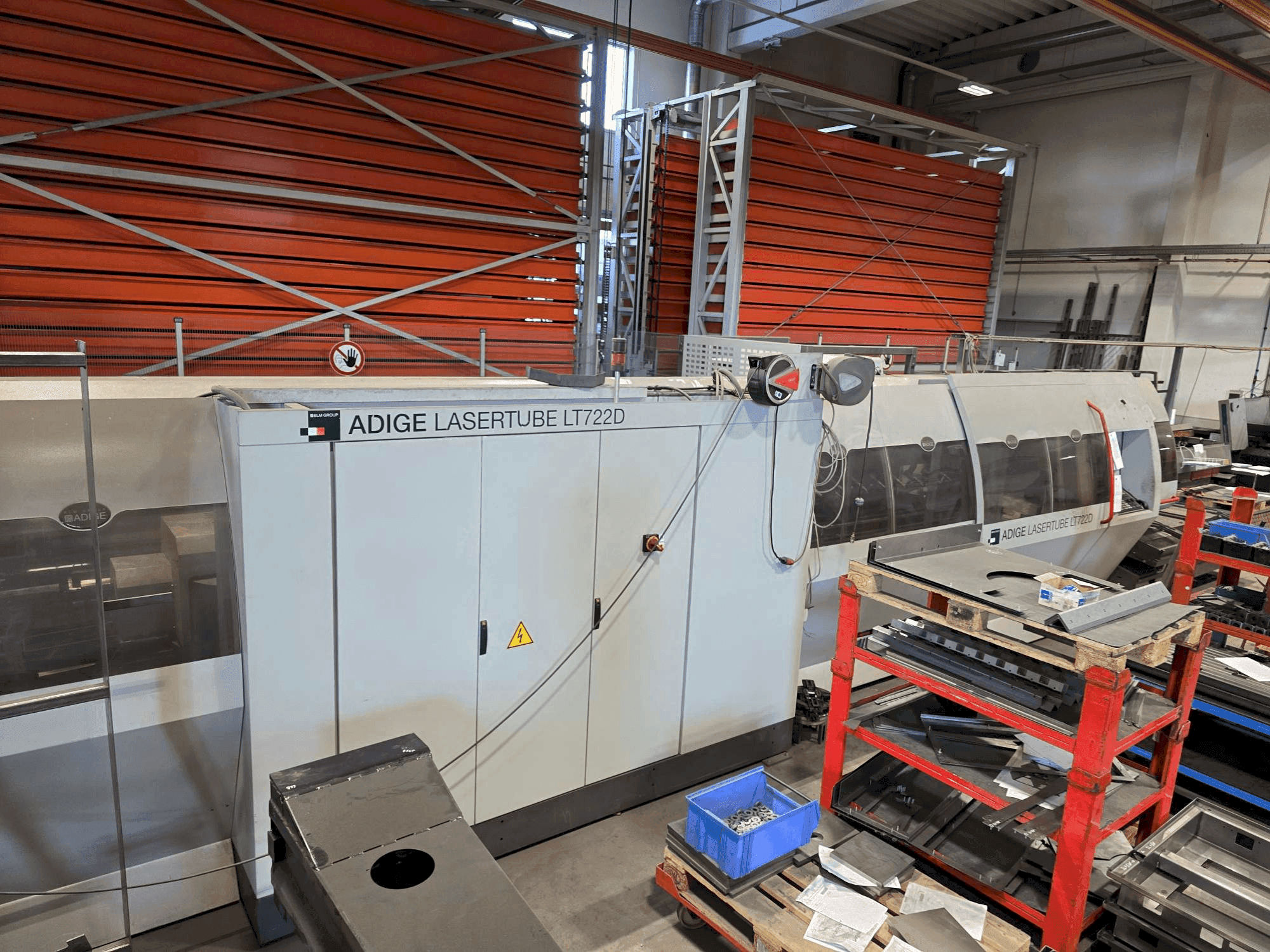

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Halbversiegelte, diffusionsgekühlte co2-Laserquelle rofin dc 025 compact. Nennleistung: 2500 w.

• Hauptmodul des automatischen Entladesystems mit 1-cnc-gesteuertem Support für das zu bearbeitende Rohr

• Programmgesteuerte Entladung

• Erweiterungsmodul des automatischen Entladesystems für Teilelängen bis zu 4500 mm

• Sortierung der Gutteile nach vorne (Tischseite) und hinten (Ladeseite)

• Sortierung von Zuschnitten und Verschnitt in eine Kassette

• Geeignet für die Verarbeitung offener Profile (Flach-, L-, C- und U-Profile)

• Spezielle mechanische Vorrichtungen und Prozessanpassungen für offene Profile

• Geeignet für die Bearbeitung von Rohren aus Normalstahl oder Edelstahl

• Abmessungen der Rundrohre: Ø 12-140 mm

• Quadratische Rohrabmessungen: 12 x 12 mm bis 120 x 120 mm

• Rechteckige/flach-ovale Rohrabmessungen: Seite 10 mm bis max. 140 mm

• Maximaler Seitenunterschied für rechteckige/flachovale Rohre: 110 mm

• Werkstückumhüllung: in einem Kreis von Ø 170 mm eingeschrieben

• Maximales Rohrgewicht: 15 kg/m; insgesamt maximal 100 kg

• Ausstattung und Merkmale der Entladevorrichtung

  • Ausrüstung für einen 6,5-m-Bündellader für Rohre mit empfindlichen Oberflächen: Gummiummantelung der Ketten für die Materialzuführung. Kunststoffummantelung der Rohrbelade- und Halteteile bis zur Trennung.

  • Hauptmodul der automatischen Entladevorrichtung, mit: 1-CNC-Achsen gesteuerte Auflage für das zu bearbeitende Rohr. Programmgesteuerte Entladung.

  • Erweiterungsmodul der automatischen Entladevorrichtung für Teillängen bis zu 4.500 mm, mit: Sortierung der Gutteile: Nach vorne (Konsolenseite), von 250 mm bis 4.500 mm. Nach hinten (Laderseite) bis zu 4.000 mm. Sortierung von Erntegutenden und -resten in Längen unter 250 mm in eine Kassette.

  Rohr-/Rohr-Spezifikationen

  • Runde Rohre: Durchmesser $\text{12 mm}$ bis zu $\text{140 mm}$.

  • Quadratische Rohre: $\text{12 x 12 mm}$ bis zu $\text{120 x 120 mm}$.

  • Rechteckige/flache ovale Rohre: $\text{10 mm}$ Seite bis zu max. $\text{140 mm}$ Seite. Maximaler Seitenunterschied: $\text{110 mm}$. Muss in einem Kreis mit $\text{170 mm}$ Durchmesser beschriftet werden können.

  • Maximales Rohrgewicht: $\text{15 kg/m}$ (100 kg maximal insgesamt).

Zusätzliche Ausrüstung

• PRECITEC AK-HP Universal-Schneidkopfhalter für berührungslose Abstandskontrolle

• Kapazitiver Abstandssensor mit verstärktem Keramikteil

• Druckbeständigkeit bis zu 25 bar

• Gemischte Kühlung (Wasser und trockene Luft) für den Linsenhalter/Oberlinsenbereich

• Trockenluftkühlung des Keramikteils und der Düse

• Automatischer Rohrbündellader für Ausgangslängen zwischen 3200 und 6500 mm

• Beladung mit einem Brückenkran möglich

• Spezielle Hubladeeinrichtung für quadratische, rechteckige und flach-ovale Rohre

• Rohrvereinzelung mit Längenmessstation

• Ausrüstung für einen 6500-mm-Bündellader für Rohre mit empfindlichen Oberflächen

• Inklusive Artube Verschachtelungssoftware
