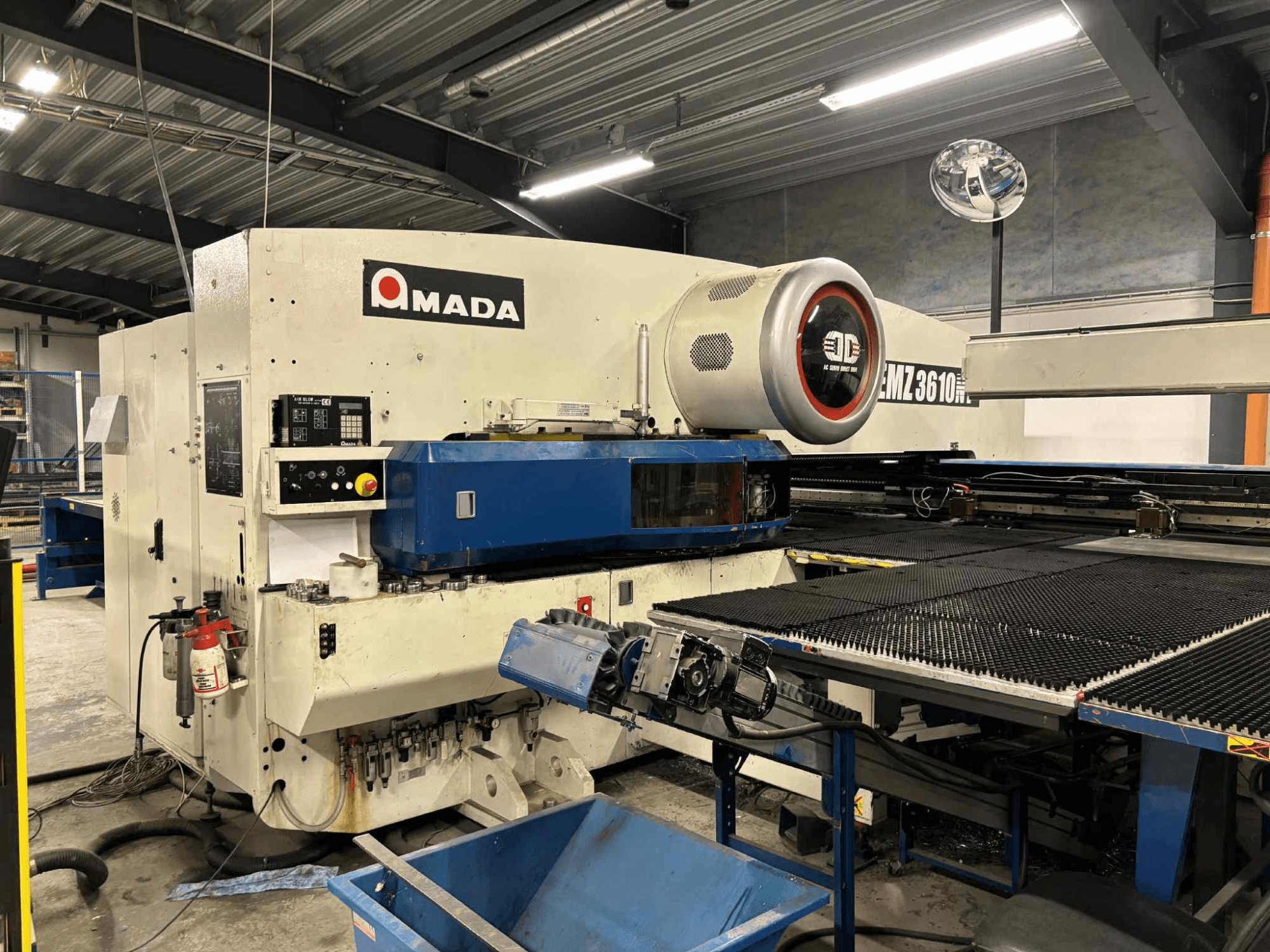

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Arbeitsbereich mit Repositionierung: 5000 x 1525 mm

• Max. Blechdicke: 4,5 mm (Baustahl)

• Vorschubgeschwindigkeit X/Y: 100 / 80 m/min (128 m/min simultan)

• Toleranz bei der Positionierung: +/- 0,1 mm

• Z-Turret-Stationen: 45

• AutoIndex-Stationen: 4 (2 x B, 2 x C)

• Vorschubgeschwindigkeit des Revolvers: 30 1/min

• Max. Anzahl von Treffern: 1000/min

• Maschinengestell: Brückengestell

• Stanzantrieb: Servoelektrischer Doppelantrieb

• Antriebe (Revolver + Tisch): AC-Servo-Motoren

• Klammern: Pneumatisch

• Elektrischer Anschluss: 400V / 50Hz

• Elektrischer Verbrauch: 1 kW - 7 kW

• Luftverbrauch (Maschine): 250 l/min

• Luftverbrauch (Air Jet Vakuum): 250 l/min

Zusätzliche Ausstattung

• Ladeeinheit: Belader L III 300

  • Blechgröße min.: 1000 x 300 mm

  • Blechgröße max.: 3000 x 1500 mm

  • Materialstärke: 0,5 - 8,0 mm

  • Max. Ladegewicht: 300 kg

  • Max. Stapelhöhe: 300 mm

  • Max. Palettengewicht: 4000 kg (2x2000 kg)

  • Max. Vorschubgeschwindigkeit (Verfahrweg): 70 m/min

  • Anzahl der Sauger: 34 Stück

  • Doppelbogenkontrolle: Ja, mit Blechdickenkontrolle

  • Luftverbrauch: 510 l/min, 6 bar Eingangsdruck

  • Elektrischer Anschluss: 400V

• Entladeeinheit mit Teileentferner: PR 3 UL 300 P

  • Teilegröße min./max.: 150 x 150 mm / 2500 x 1000 mm

  • Blechdicke: 0,5 - 3,0 mm (4 mm für EM-Serie)

  • Max. Teilegewicht: 50 kg

  • Ablagetischgröße: 3400 x 1400 mm

  • Max. Teilegröße für Entnahmeklammern: 3000 x 1500 mm

  • Max. Stapelhöhe Skelett-Tisch: 450 mm

  • Max. Gewicht Grundgerüsttisch: 2000 kg

  • Max. Stapelhöhe Lagertisch: 450 mm

  • Max. Gewicht Lagertisch: 4000 kg

  • Max. Vorschubgeschwindigkeit X-/Y-Richtung: 180 / 90 m/min

  • Luftverbrauch: 1000 l/min, 6 bar Eingangsdruck

  • Elektrischer Anschluss: 400V
