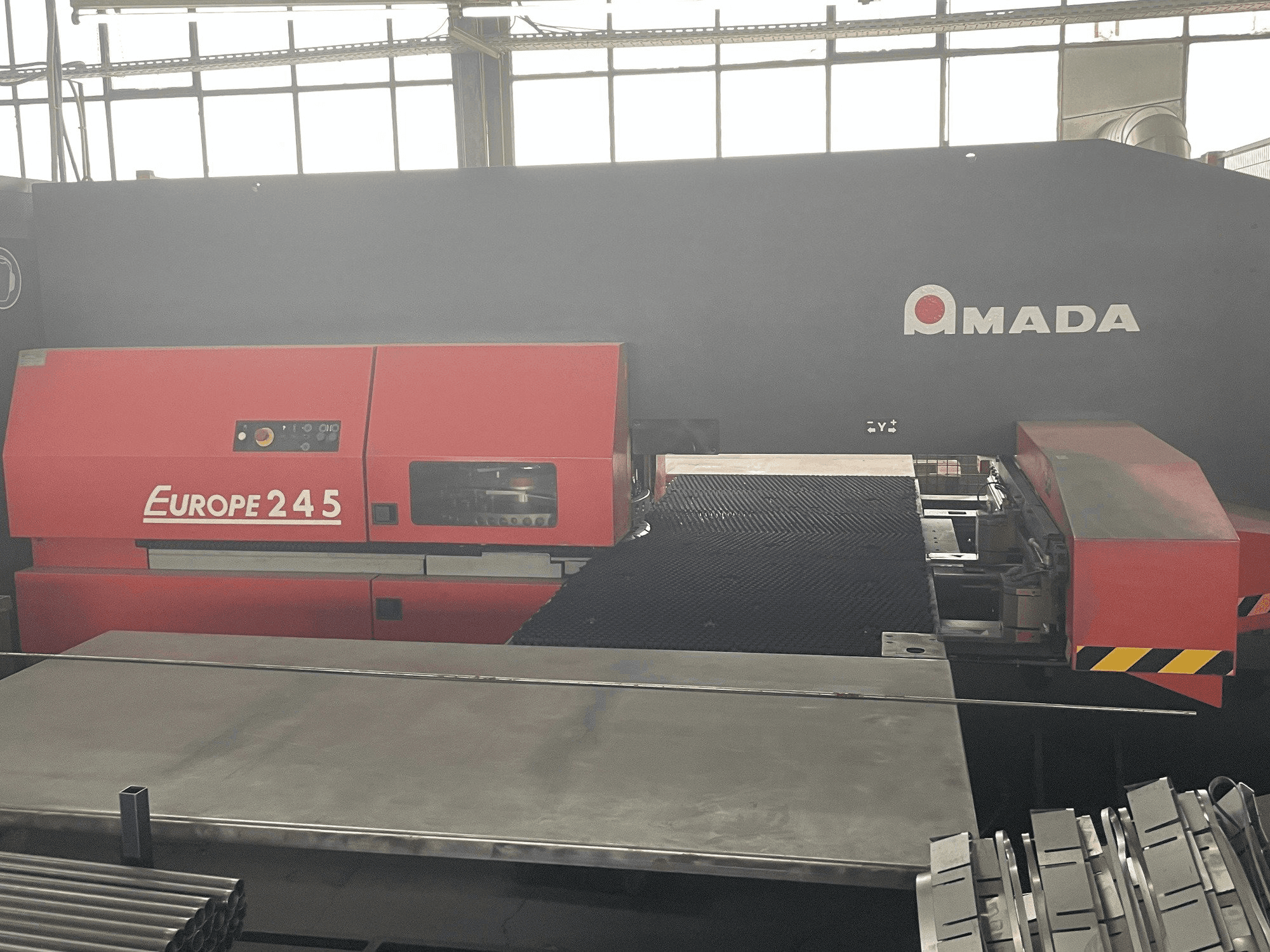

AMADA - Europe 245DE-PUN-AMA-2001-00001

Maschinenvorteile

Qualitative Maschinenvorteile

• Anzahl der pneumatischen klemmen/greifer : 2
• Anzahl der gleichzeitig gesteuerten achsen : 3: x, y, c
• Drehzahl des revolvers : 25 u/min
• Anzahl der hübe pro minute, abstand 25. 4 mm, zylinderhub 6,5 mm : 220 hübe/min.
• Stanzhub, abstand 1 mm, zylinderhub 6,5 mm : 480 hübe/min.
• Minimale programmierbare schrittweite: 0. 001 mm
• Anzahl der werkzeugstationen: 27, wovon 3 drehbar sind
• Max. Werkzeugdurchmesser : 88. 9 mm
• Drehstationen: 2x1 1/4"; 1x2"
• Max. Blechdicke für wendestation : 3 mm, unterer zuführpunkt : 4 programmierbare punkte arbeitstisch : x=600, y=400 speicherkapazität : 64 (~63 programme) kb grafikdisplay : 10,4" lcd stoppzeit : 295 ms luftdruck : 5 kg/cm2 (bar) luftmenge : 250 nl/mn Ölmenge : 160 l lichtvorhang (3 strahlen) : standard in europäischen ländern installierte leistung : 27 kw maschinenabmessungen : l=4460 mm, l=2750 mm, h=2130 mm

Technische Maschinenvorteile

• Maximaler hub: 1290 mm
• Minimaler trennungsabstand: 1,3 m
• Witdh wachbereich: 70 m
• Max. Stanzformat ohne abfangvorrichtung und mit kopf 31 stationen : 1020 x 1290 (y-10; y1010 t2xx; y-50; y970 t3xx)
• Max. Stanzbogengröße mit abfangvorrichtung : 1020 x 2540 mm
• Max. Stanzbogenformat mit abfangvorrichtung + 1 umdrehung (optional) : 1500 x 2540 mm
• Max. Blechdicke auf dem bürstentisch : 3 mm
• Max. Zulässiges gewicht auf dem tisch : 100 kg
• Stanzgenauigkeit : +-0. 1 mm
• Positioniergenauigkeit: +-0. 07 mm
