AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

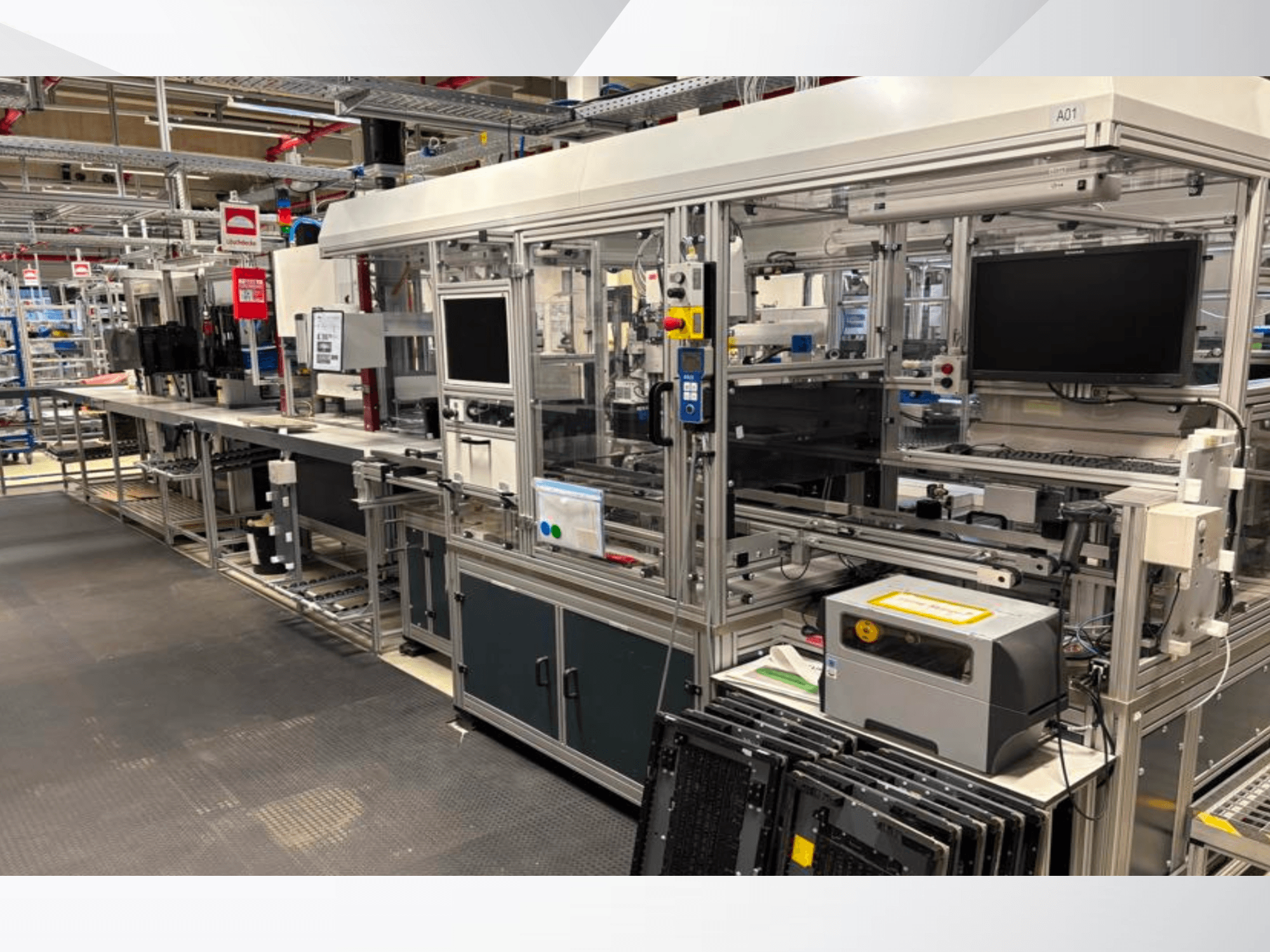

40 Jupiter-Systeme verfügbar (als Gesamtpaket betrachtet): Die Schweißautomatisierung umfasst das XYZ-Portalsteuerungssystem, die Schweißsteuerung, die Schweißüberwachung, das Bildverarbeitungssystem und die Datenanbindung. Kühlaggregate sind nicht enthalten.

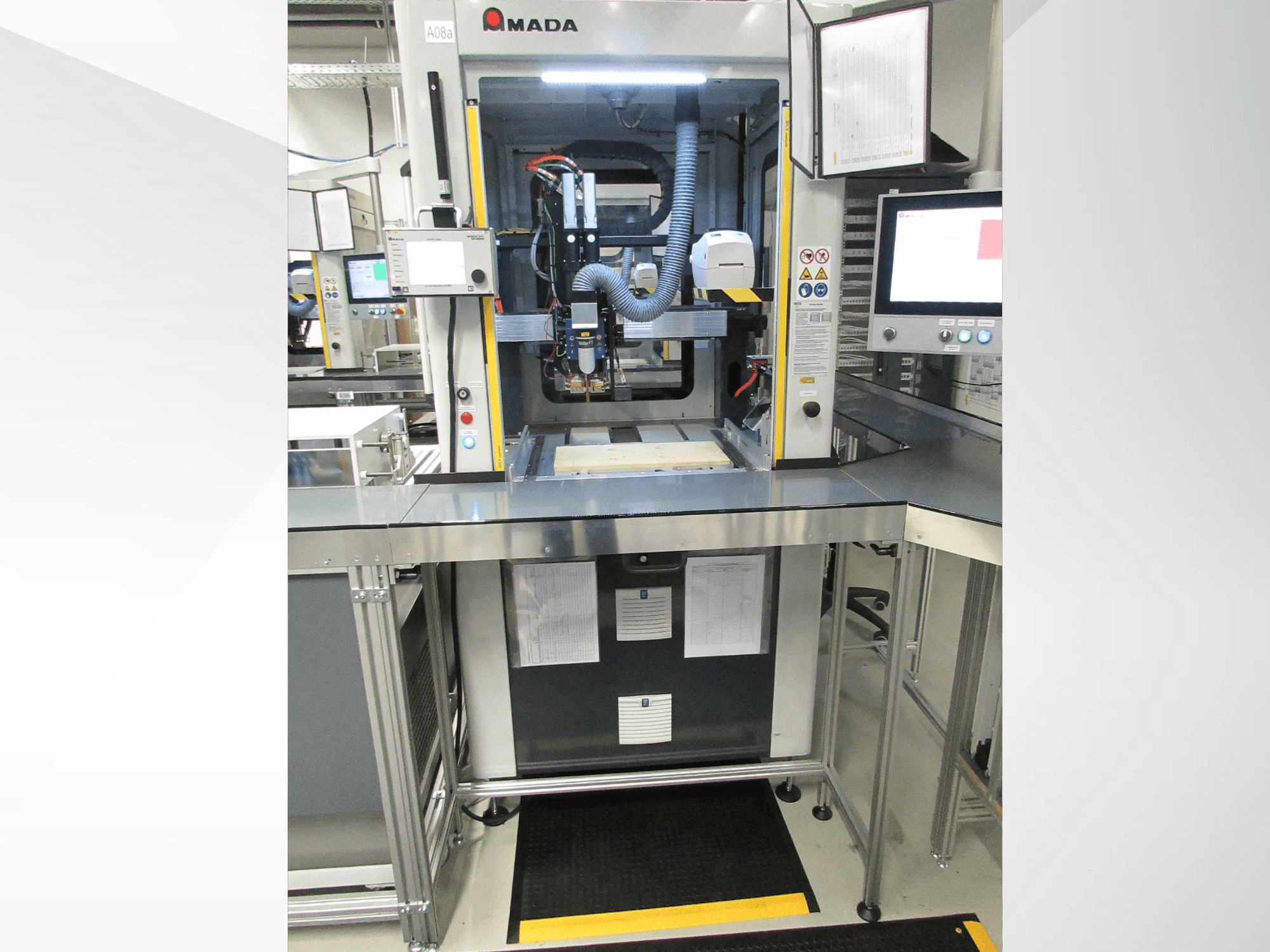

AMADA Jupiter Advanced Batteriepack-Schweißmaschine (2021)

Allgemeines

• Modell: Jupiter Advanced Battery Pack Welder

• Zustand: Sehr gut / Gut gewartet

• Maschinenabmessungen: 1.200 × 1.200 × 2.300 mm

• SPS-gesteuertes System

• ISQ / MNC-Schweißsteuerung

Maschinentyp

• Automatisiertes Mikro-Widerstandsschweißsystem

• Schweißsystem für Batteriepacks / Batteriemodule

Schweißtechnik

• Mikro-Widerstandsschweißen

• Frequenz: 10 kHz

Arbeitsbereich

• Arbeitsbereich: 624 × 550 mm

• Schweißbereich (max.): 540 × 450 mm

• Sichtbereich (max.): 540 × 450 mm

Leistung

• Schweißzykluszeit: 1,8 Sek. (von Schweißpunkt zu Schweißpunkt)

• Bildverarbeitungszeit: 1,2 Sek. (von Bildpunkt zu Bildpunkt)

• Betriebsstunden: 5.000–40.000 h

Elektrische Daten

• Stromversorgung: 400 VAC

• Hauptsicherung: 40 A

• Leistungsaufnahme: 2 kVA

Pneumatik

• Druckluftbedarf: 6 bar saubere, trockene Luft

Optionale Ausrüstung, nicht im Lieferumfang enthalten

• Roboter-Beladesystem

• Bildverarbeitungssystem

• SQL-Datenbank-Rückverfolgbarkeit

• Elektrodenhalter

• Ersatzelektroden

Optionales Roboter-Beladesystem

Allgemeines

• Anwendung: Automatisches Be- und Entladen von Batteriepaketen

• Integration: AMADA Jupiter-Schweißsystem

• Roboter-Belademaschine 25

Ausstattung

• Automatische Teilehandhabung

• Integrierte Bildverarbeitungsprüfung

• Integrierter Schweißprozess

Optional: 3x ASIC Robotics Steckautomat V (2022), Preis auf Anfrage

Allgemeines

• Hersteller: ASIC Robotics AG

Anwendung

• Automatisches Einstecken / Montieren von Batteriezellen

• Geeignet für 18650-Zellen

• Geeignet für 21700-Zellen

Kompatible Zellhaltertypen

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Leistung

• 1 × 4 Zellen gleichzeitig: ca. 1,0 Sek./Zelle

• 2 × 2 Zellen gleichzeitig: ca. 1,0 Sek./Zelle

• 4 × 1 Zelle: ca. 1,3 Sek./Zelle

• Technischer Wirkungsgrad: 95 %

Elektrische Daten

• Spannung: 3 × 400 / 230 VAC

• Frequenz: 50 Hz

• Absicherung: 25 A

• Zuleitung: 6 mm²

Pneumatik

• Betriebsdruck: 6–10 bar

• Luftanschluss: Ø14-Steckanschluss

• Luftqualität: Trocken und ölfrei

Abmessungen

• Maschinenhöhe ASIC-Roboter inkl. Signalturm: 2.720 mm

Gewicht

• ca. 2.100 kg

Umgebungsbedingungen

• Umgebungstemperatur: +5 °C bis +40 °C

• Relative Luftfeuchtigkeit: 45–85 % nicht kondensierend

Geräuschemission

• Durchschnittlicher Geräuschpegel: 75 dB(A)
