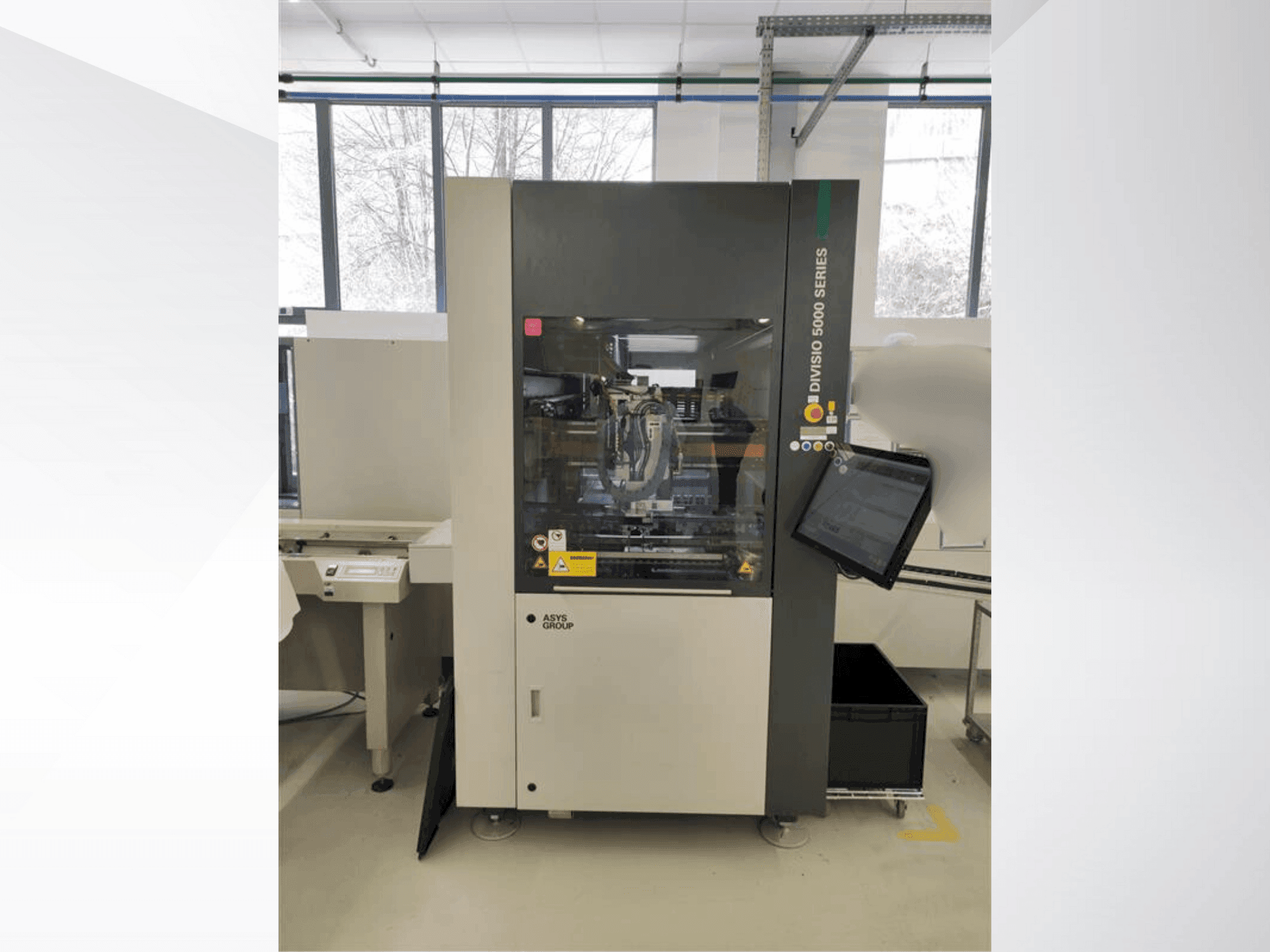

ASYS - Divisio 5100CZ-OTH-ASY-2023-00001

Zusätzliche Ausrüstung

• Automatischer Router-Bitwechsel mit Auswurffunktion
• Vakuumüberwachung des Saugstroms
• Automatischer Greiffingerwechsler
• Staubabsaugung Oberfräse, 3x400V; 4,0 kW
• Kamera- und Software-Module: Teach-Funktion, Schlechtmarken-Erkennung, Schnittstelle Gut/Schlecht-Sortierung
• ASYCAM CAD Daten Konverter
• Fördersystem für den Transport von Trägern
• Auslaufförderer, Flachband, 1000 mm
• PARIO 500 Basis links, gerade: PARIO 500 Basis Rechts, Gerade: Pario 500 Tablett Adaption
• PARIO 500 Basis links, gerade PARIO 500 Basis rechts, gerade Pario 500 Tablettanpassung

Maschinenvorteile

Qualitative Maschinenvorteile

• Plattenstärke: 0. 5 bis 5. 0 mm
• Max. Gewicht der platte: 1,5 kg
• Max. Gewicht der leiterplatte: 1,5 kg
• Bauteilhöhe, spindelseitig: 8 mm; teilweise 18 mm (andere höhe auf anfrage)
• Bauteilhöhe, greiferseite: 40 mm
• Tabletts auf spur 2: 600 x 400 mm
• Tabletts auf spur 2: 600 x 400 mm
• Linearmotoren für höchste dynamik und genauigkeit
• Elektrische breitenverstellung des 3-segment-förderbandes
• Kamerasystem mit referenzpunkt-erkennung

Technische Maschinenvorteile

• Geräuschpegel: < 75 db(a)
• Schnittstelle: smema, hermes, siemens
• Übertragungsrichtung: von links nach rechts oder von rechts nach links
• Geschwindigkeit: x,y = 2000 mm/s, z = 1500 mm/s
• Beschleunigung: x,y = 20 m/s², z = 15 m/s²
• Positionierung: ±0,02 mm (20°c ±1°c)
• Wiederholbarkeit: ±0,005 mm (20°c ±1°c)
• Schnittgenauigkeit: ±0. 08 mm (20°c ±1°c)
• Plattenlänge: 70 bis 460 mm
• Plattenbreite: 50 bis 460 mm

Zusätzliche Informationen

Maschine steht noch unter Strom. Betriebsmittelverwaltung Verwaltung der Verbrauchsmaterialien Autonomer Zeitberechner ADF Universalgreifer für Servo Grip
