BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

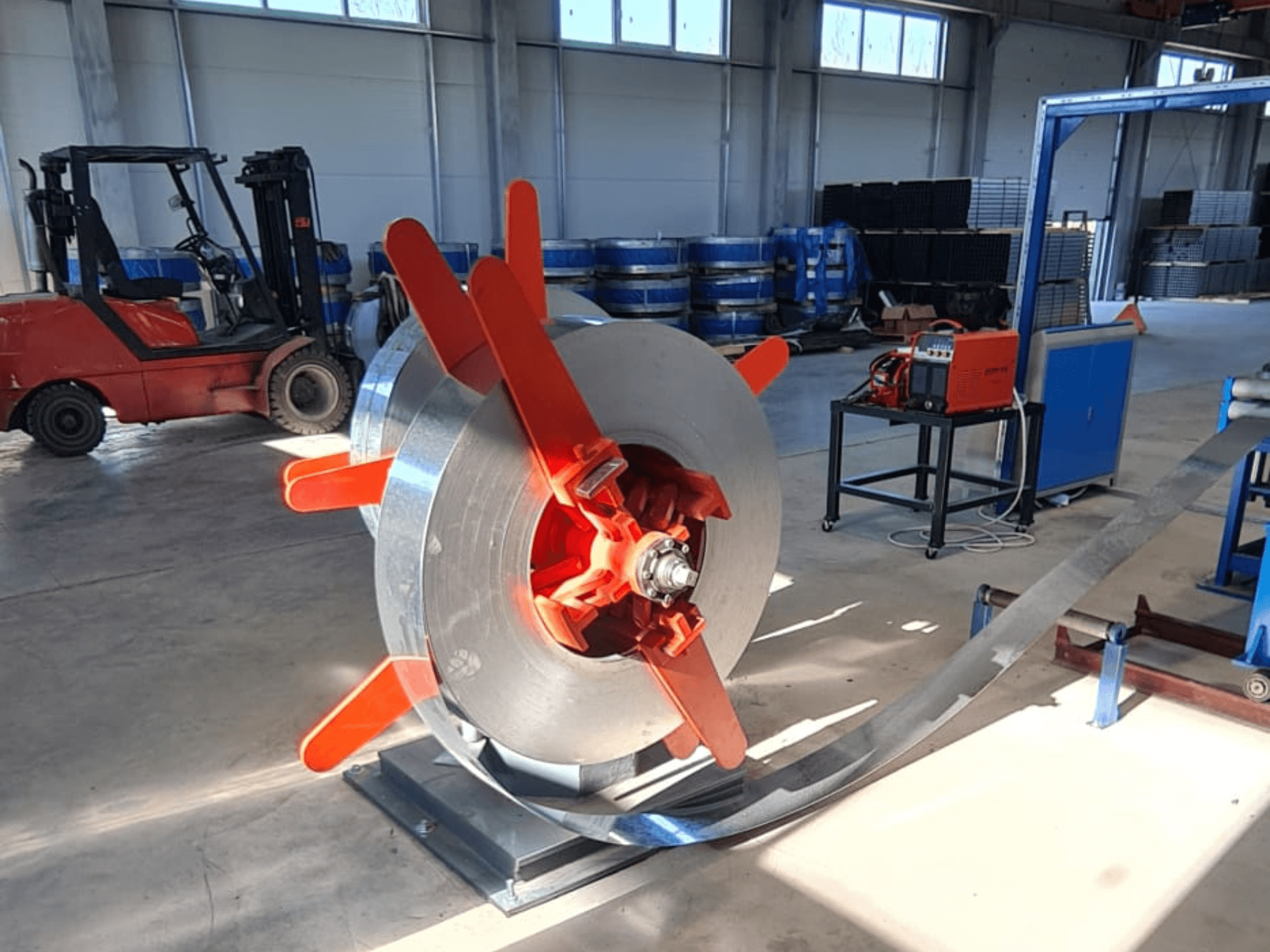

• Zwei-Stationen-Abwickelhaspel

  • Funktion: Passives Abwickeln der Spule

  • Aufbau: Zweistationig mit 180° Drehung; manuelle Erweiterung

  • Vorteil: Schnelle Beladung, einfache Bedienung

• Hydraulische Schere und Stumpfschweißmaschine

  • Funktion: Schneiden der vorderen und hinteren Bandenden, Zentrieren und Nachschweißen

  • Aufbau: Manuelle hydraulische Schere mit Ausleger; Druckrollen vorne/hinten; Zentrierrollen vorne/hinten; Schweißvorrichtung

  • Schneidverfahren: Hydraulische Schere

  • Verfahren zum Pressen: Zweizylinderpresse

  • Verfahren zum Schweißen: Manuelles Schweißen

• Spulen-Akkumulator

  • Funktion: Gewährleistet eine kontinuierliche Produktion während des Bandwechsels

  • Aufbau: Rahmenbauweise mit beweglichen und festen Rahmen (inkl. Vorschubeinrichtung)

  • Vorschubgeschwindigkeit: max 120 m/min

  • Speichergeschwindigkeit: max. 200 m/min

  • Gespeicherte Bandlänge: 200-400 m

  • Motor der Quetschwalze: AC 11 kW

• Umform- und Kalibriermaschine

  • Arbeitshöhe: +850 mm

  • Hauptantriebsleistung: AC/DC-Motor 160 kW, 1000-2000 U/min; Untersetzungsgetriebe: Getriebe gehärtet; Getriebe: Spiralkegelradgetriebe

  • Einzug/Umformung: Passive 5-Walzen-Richtmaschine; vertikale Walzen für Bandzuführung; Umformung über 7 horizontale + 8 vertikale Walzgerüste

  • Führen/Pressen/Entgraten/Kühlen/Kalibrieren: 6 horizontale + 5 vertikale Walzgerüste; 1 Rundkalibriergerüst

  • Rundkalibriergerüst: 1 Glättwerk; 2 Seiten mit 8 Walzen (4 pro Seite); Ø30 mm Walzen, 40Cr, vergütet/gehärtet

  • Horizontale Walzenwelle: Ø60 mm, Lagerstelle 55, Werkstoff 40Cr; Oberflächenhärtung HRC 50-55

  • Vertikale Rollenwelle: Ø40 mm, Werkstoff 40Cr, vergütet/vergütet/gehärtet

  • Lagerschieber: Geschmiedeter Stahl 45#

  • Ständerart: Gantry-Typ; Öffnungsweite 120 mm; horizontale Ständerklemmung über Schneckengetriebe einstellbar

  • Werkstoff Ständer: Geschweißt, alterungsgeglüht

  • Quetschwalzenwelle: Ø50 mm, 2 Rollen, manuelle Schraubenverstellung

  • Führungswelle: Ø40 mm

  • Entgratungsmesser: 2 Stück (1 in Gebrauch, 1 Ersatz)

• Kühltank: Im Lieferumfang enthalten

• Kaltsäge (Typ KK-5-50)

  • Funktion: Schneiden von Rohren auf voreingestellte Länge bei Liniengeschwindigkeit

  • Durchmesser der Rohre: Rund Ø16-63,5 mm (und entsprechend quadratisch/rechteckig)

  • Schnittlänge: 1-6 m

  • Materialstärke: 0,6-2,5 mm

  • Sägemotor: 11 kW AC mit Frequenzumrichter

  • Vorschubmotor: 2,9 kW Servo (Yaskawa)

  • Antriebsmotor: 11 kW Servomotor (Yaskawa)

  • Vorschub-Modus: Servo-Mehrstufengeschwindigkeit

  • Folgegeschwindigkeit: max 110 m/min

  • Klemmen: Pneumatisch

  • Sägeblatt: Ø400 mm

  • Säge-Reduziergetriebe: Modell KK-80

  • Sägehub (Zahnstangenlänge): 3 m

Hinweis

• Die technischen Daten und Beschreibungen sind der Original-Auftragsbestätigung entnommen und dienen nur zur Information; sie sind nicht verbindlich.

Zusätzliche Ausstattung

• Transportbahn, Tisch und Verpackungsmaschine

  • Funktion: Automatische Rohrübergabe vom Walzwerk zum Tisch; Verpacken in Sechskantbündel

  • Länge der Rollenbahn: 16 m

  • Antrieb: 1 Motor YCT200-4A, 5,5 kW
