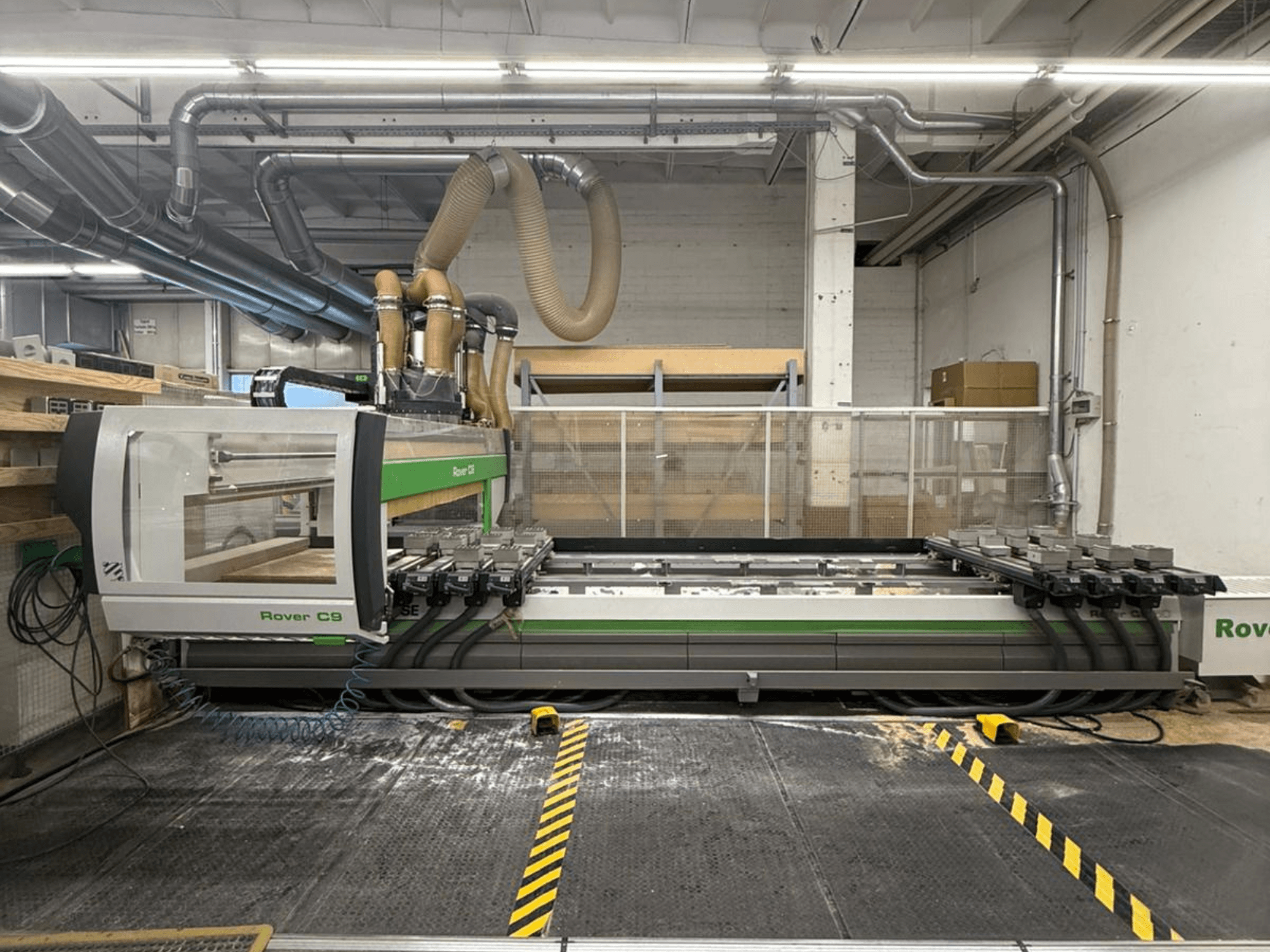

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Arbeitstisch und Aufspannung

• 8 ATS-Plattenhalter (L = 1525 mm) und 24 Gleitschienen

• Automatische Positionierung der Plattenhalter und Gleitschienen (EPS X-Y)

• Pneumatisches Verriegelungssystem, unterteilt in 2 Arbeitsbereiche in X

• 8 hintere Referenzanschläge, Hub 115 mm

• 8 Anschläge, Hub 140 mm, positioniert bei 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 Anschläge, Hub 140 mm, positioniert bei 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 Seitenanschläge, Hub 140 mm (2 links + 2 rechts), mit pneumatischem System

• 4 abnehmbare Mittelanschläge, Hub 140 mm (2 links + 2 rechts), mit pneumatischem System

• Sensor zur Erkennung abgesenkter Anschläge

• Pneumatisches System für Hubstangenhalter

• 6 Hubstangenhalter für einfaches Beladen (H = 74 mm Module)

Vakuum

• Vakuumsystem für eine 250 m3/h Pumpe

• 250 m3/h Drehschieber-Vakuumpumpe für Standard-Vakuumsystem

Bearbeitungseinheiten und Konfiguration

• Zusammensetzung C3-A1:

  • Vorrichtung zur Montage von Spanabweisern mit pneumatischen oder induktiven Sensoren an einer 5-Achsen-Bearbeitungseinheit

  • Flansch für die Montage von Einheiten auf einer Arbeitseinheit mit 5 interpolierenden Achsen (Einheiten nur verwendbar, wenn die elektrische Spindel vertikal ist)

• Zusammensetzung C3-P2:

  • Zusätzlicher Z-Schlitten für hintere Arbeitseinheiten, gesteuert durch eine unabhängige Z-Achse

  • Bohrkopf BH 42 L

  • Kettenwerkzeugwechsler mit 22 Positionen (180 mm Achsabstand)

  • Eisengreifer für Spanabweiser mit pneumatischem oder induktivem Sensor, im Kettenwerkzeugwechsler positioniert

  • RH Späneabweiser mit induktivem Sensor für Standard-Elektrospindel oder 15 kW 5-Achsen-Elektrospindel (erfordert Vorrichtung für Späneabweiser; erfordert Flansch für Montageeinheiten bei Verwendung einer 5-Achsen-Elektrospindel; erfordert C-Achse bei Verwendung einer Standard-Elektrospindel)

Systeme

• Automatisches Schmiersystem

• Steuereinheit mit 5 interpolierenden Achsen

Zusätzliche Ausrüstung

• Förderband zum Abtransport von Spänen und Schrottteilen (Späneförderer)

• Flüssigkeitskühlgerät für flüssigkeitsgekühlte Systeme (kann zwei Elektrospindeln oder eine Elektrospindel plus einen flüssigkeitsgekühlten Bohrkopf kühlen)

Hinweis: Die technischen Daten und Beschreibungen sind der Original-Auftragsbestätigung entnommen und dienen nur zur Information; sie sind nicht verbindlich.
