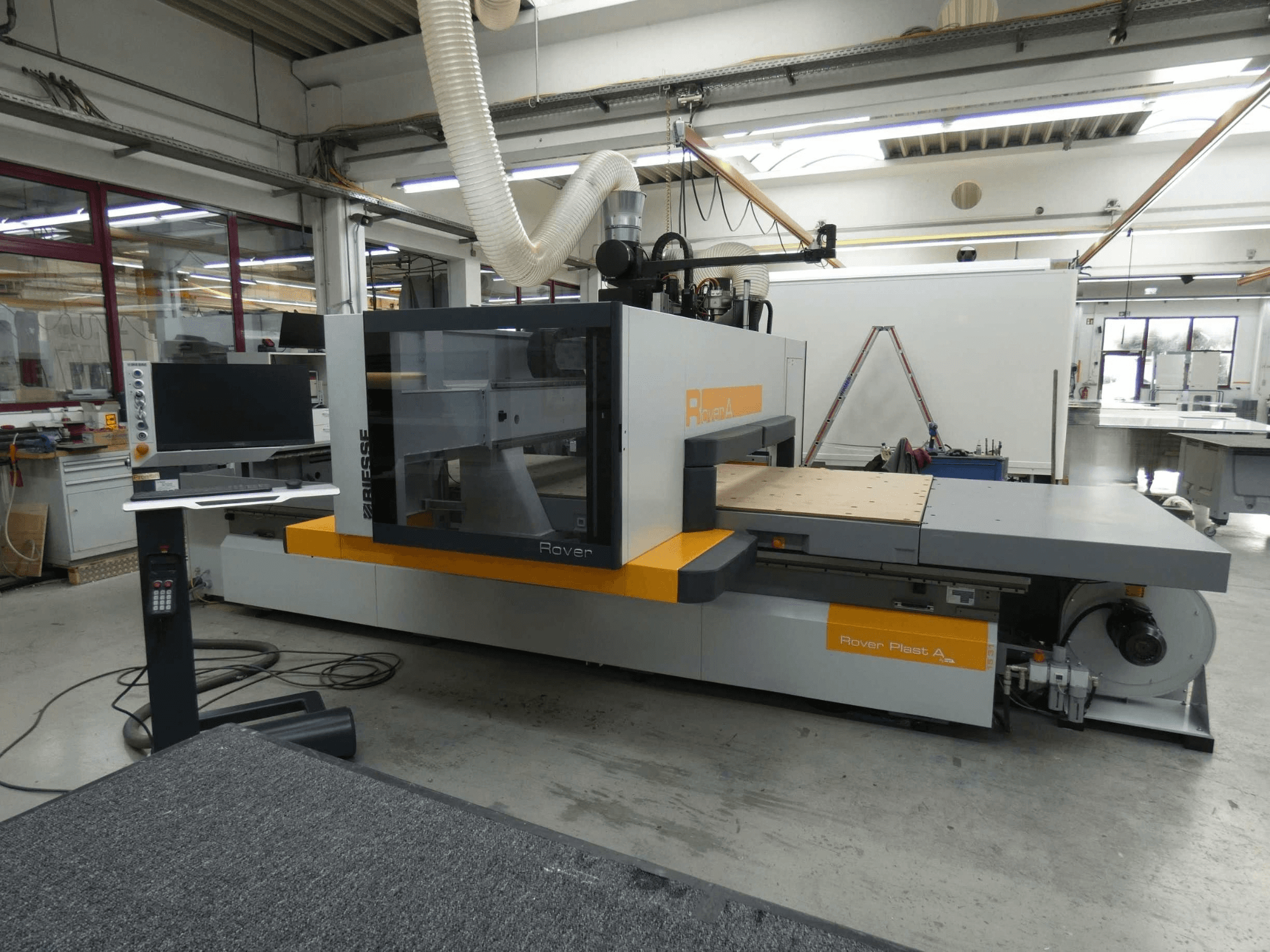

BIESSE - ROVER PLAST A FT 1224DE-CNC-BIE-2023-00001

• Arbeitsbereich / Tischabmessungen: X = 2465 mm, Y = 1260 mm

• Z-Achsen-Hub: 378 mm

• Maximale Achsgeschwindigkeit: X = 85 m/min, Y = 60 m/min, Z = 20 m/min

• Maximaler Werkstückdurchgang in Z-Richtung: 200 mm (170 mm mit Kehrarm)

• Arbeitstischtyp: FT PLUS-Tisch mit Phenolharzbeschichtung, 30-mm-Raster, 12-mm-MDF-Trägerplatte

• Vakuumsystem: Mehrzonen-Vakuumsystem (4 unabhängige Zonen)

• Vakuumpumpe: 1x 250 m³/h Nockenvakuumpumpe (trockenlaufend, wartungsfrei)

• Bearbeitungseinheit: 5-Achsen-Bearbeitungseinheit mit Interpolation, 13 kW (17,4 HP) S6 / 11 kW S1, HSK-F63-Adapter, flüssigkeitsgekühlt, bis zu 20.000 U/min

• Achswinkel: C-Achse 360° stufenlos drehbar, B-Achse +/- 150°

• Kühlmitteleinheit: Flüssigkeitskühlsystem (Leistungsaufnahme 1.600 W) für Elektrospindel

• Werkzeugwechsler / Magazine:

• Linearer Seitenschneidwerkzeugwechsler mit 13/16 Positionen, am Maschinenbett montiert

• 8-fach-Drehwerkzeugwechsler, am X-Schlitten montiert

• Messsysteme: Digitaler Werkzeuglängenvoreinsteller (für Durchmesser bis zu 130 mm)

• Software: PC-basierte Steuerung BH660 mit WRT (Windows Real Time), bSolid (3D-CAD/CAM), bSolid-Bearbeitungsmodulen für 3- und 5-Achsen-Bearbeitung, bNest (Schachtelungsmodul), bSolid-Dateiimportmodul

• Weitere Merkmale:

• LED-Lichtleiste zur Beleuchtung des Arbeitsbereichs und L-förmiger LED-Projektor zur Positionierung der Vakuumsauggreifer

• Ionisator zur Reduzierung statischer Aufladung bei Kunststoffen

• Werkzeugschmiersystem (Luft-Öl-Nebel) für die Bearbeitung von Nichteisenwerkstoffen

• Kabelgebundenes Fernbedienungspad

• Uniclamp-Adapter (4x) und Uniclamp-Spannvorrichtungen (4x, H=74 mm)

• Vakuummodule: 6x (132 x 146 x H 74 mm), 4x (132 x 75 x H 74 mm), 4x (132 x 54 x H 74 mm)

• Luftkissengebläse für einfaches Be- und Entladen

• Barcode-Scanner (1D, kabellos)

• USV-Notstromversorgung für den Maschinen-PC (7–10 Min. Notstromversorgung)

• Stromversorgung: 400 V / 50 Hz, 3-phasig (ohne Neutralleiter), Spannungstoleranz +/-10 %

Sicherheitsnorm: CE / UKCA mit „Full Bumper“-Sicherheitssystem und Schutzgehäuse
