CHIRON - FZ 18 WDE-MIL-CHI-1996-00002

Name: CHIRON FZ 18 W
Brand: CHIRON
SKU: DE-MIL-CHI-1996-00002
Price: 10000 EUR
Availability: InStock

10.000 €

GINDUMAC Preis

(Ex works)

Erhalten Sie ein offizielles Angebot

Maschine besichtigen

gegenangebot abgeben

PDF Herunterladen

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
➤ Gebrauchte CHIRON FZ 18 W zu verkaufen | gindumac.com

In Originalsprache anzeigen

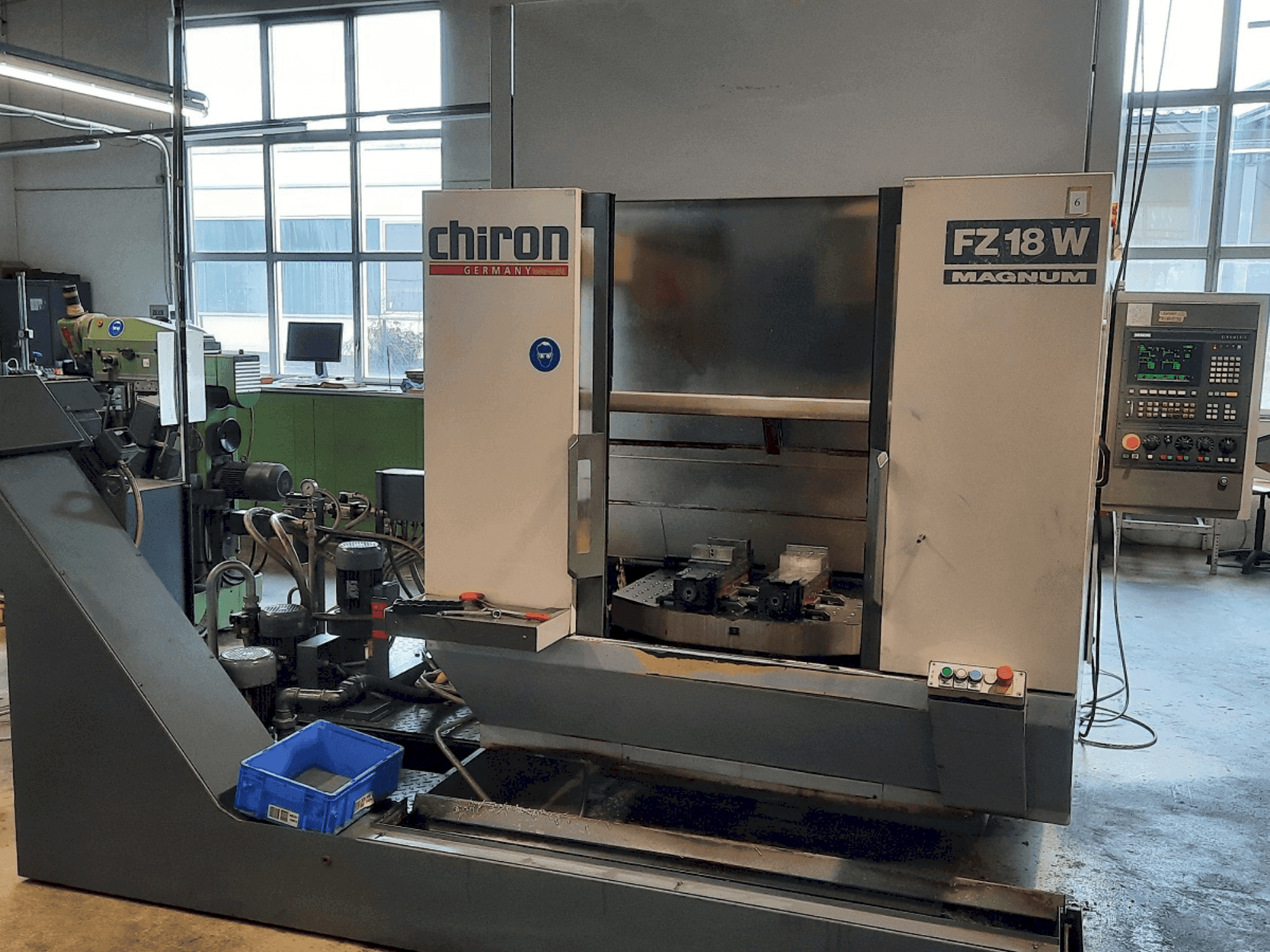

Diese 4-achsige CHIRON FZ 18 W wurde 1996 hergestellt und zeichnet sich durch ein robustes vertikales Fertigungszentrum aus. Sie verfügt über einen Hauptspindelantrieb mit bis zu 13 kW, eine Eilganggeschwindigkeit von 30 m/min und einen leistungsstarken automatischen Werkzeugwechsler mit 20 Positionen. Die Maschine unterstützt komplexe Bearbeitungen mit der SINUMERIK 810M-Steuerung für die präzise 3D-Konturbearbeitung. Sie ist ideal für anspruchsvolle Umgebungen und verfügt über zwei Späneförderer mit einem modernen Kühlmittelsystem. Kontaktieren Sie uns für weitere Informationen zu dieser Maschine.

Übersicht

Hersteller: CHIRON
jahr: 1996
MODELL: FZ 18 W
anwendungstyp: Fräsen
Standort: Deutschland
maschinentyp: Vertikal-Bearbeitungszentrum
Marke Steuergerät: SIEMENS

Technische Daten - CHIRON FZ 18 W

Steuerung

Steuerungsmarke: SIEMENS
Steuerungsmodell: Sinumerik 810M

Bewegung

Anzahl der Achsen: 4
X-Achsverfahrweg: 630 mm
Y-Achsverfahrweg: 400 mm
Z-Achsverfahrweg: 425 mm

Technische Spezifikation

Max. Werkzeuggewicht: 5 kg
Spindelleistung: 13 kW
Spindeldrehzahl: 7100 RPM

Zusätzliche Informationen

Zusätzliche Ausrüstung

2.2 Späneförderer: Kratzband, Abwurfhöhe 1050 mm
Stahlabdeckung: In allen Achsen

Maschinenvorteile

Technische Maschinenvorteile

Drehmoment der spindel: 300 nm
Eilganggeschwindigkeit: 30 m/min
Vorschubantrieb: ac-servomotor, indirektes wegmesssystem
Aufspannfläche: 2 x 850 x 470 mm mit gewinde und bohrbild
Maximale transportlast pro seite: 250 kg (bis zu 400 kg mit verlängerter zeit)
Werkstückwechselzeit: ca. 4,0 s, ansteigend auf ca. 7 s bei maximaler belastung
Automatischer werkzeugwechsler: 20 werkzeugpositionen
Werkzeugdaten: steilkegel 40 din, durchmesser 65 mm, durchmesser mit freien nebenstellen 180 mm, gewicht 5 kg
Werkzeugwechselzeit: 0. 9 s // span-zu-span-zeit: 2. 4 s
Kühlmittel-system: 500-liter-tank, mit n-pumpe (200 ltr/min bei 1,5 bar) und hd-pumpe (20 ltr/min bei 20 bar), hd-kreislauf mit 60 um reinigung

Zusätzliche Informationen

Sicherheit: Elektrisch geschützter verschraubter Spritzschutz mit Ladetür Höhe: Ca. 2600 mm über Boden, einschließlich Maschinenbeleuchtung Steuerpult: Mini-Bedienfeld mit Start- und Quittiertaste für Palettenorganisation Steuereinheit Steuerung Typ: SINUMERIK 810M - 3-Achsen-Bahnensteuerung Programmspeicher: 32000 Zeichen (ca. 28000 Zeichen frei verfügbar) Bemerkenswerte Merkmale: Bohrzyklen G81-G89, Kreisinterpolation, Programm-Neustart, Unterprogrammtechnik mit Parametern, Bedienerführung, Simultanprogrammierung, Polarkoordinaten, Werkzeugkorrekturen, Schnittpunkt-/Fräserradius-Bahnkorrektur, Nullpunktverschiebungen, 3D-Interpolation, Direkte Spindeldrehzahlprogrammierung, Fasen und Radien einfügen, RS 232C-Anschluss, NC-Diagnose, Maschinendiagnose

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
