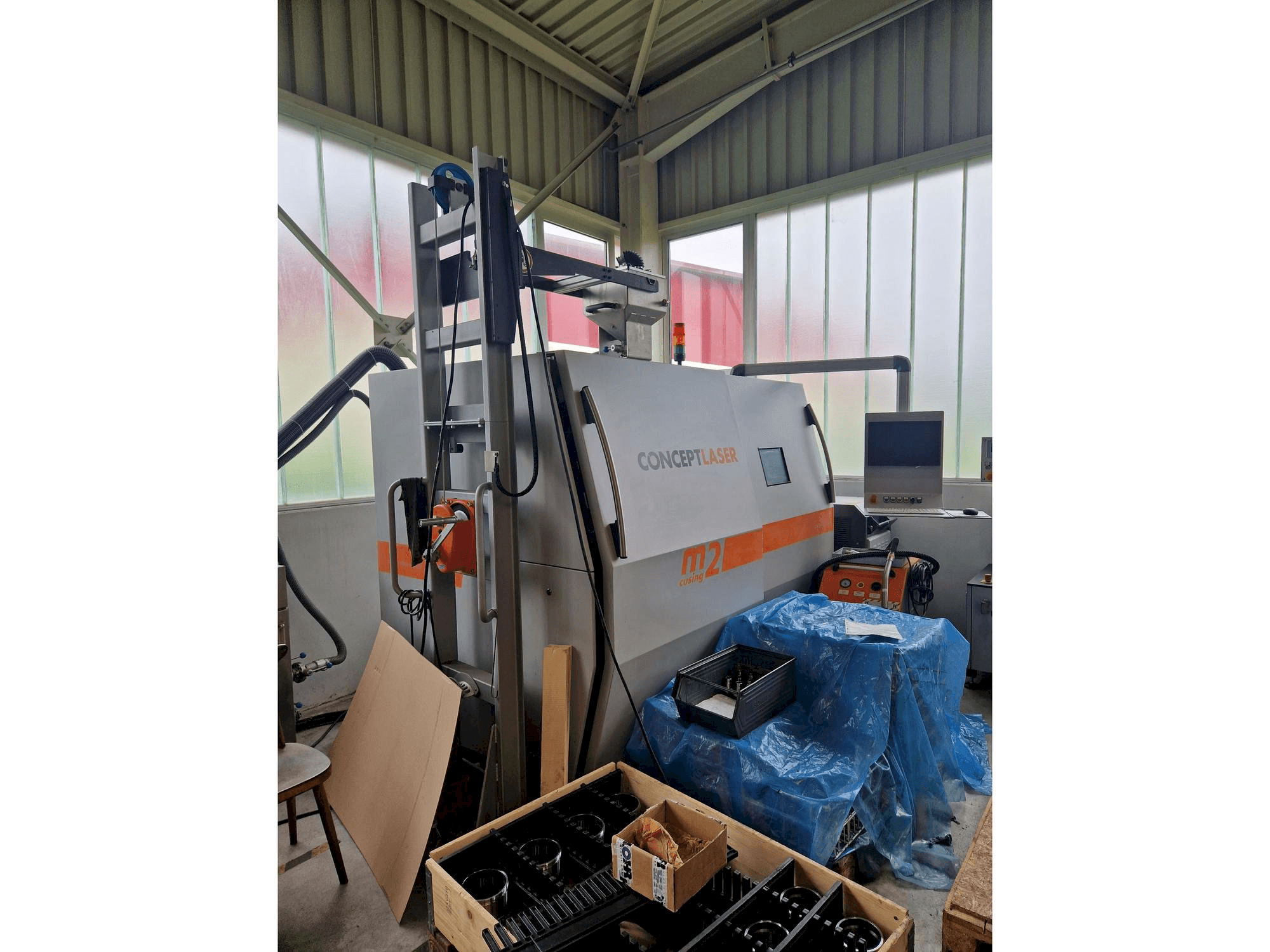

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Vorteile der Maschine

Technische Vorteile der Maschine

• Belichtungsfeld: 90x90 mm

• Einbauhöhe: 100 mm

• Wellenlänge: 1070 mm

• Leistung: 200 - 400w

Gewicht:

Gesamtgewicht: ca. 2.240 kg

Maschine M2 cusing: ca. 2.000 kg

Laseranlage: ca. 170 kg

Absaugung und Filtereinheit: ca. 70 kg

Abmessungen (in mm):

Gesamtsystem: ca. 5.900 (L) × 4.200 (B) × 3.009 (H)

Maschine M2 cusing: ca. 2.440 (L) × 1.630 (B) × 2.354 (H)

Laseranlage: ca. 610 (L) × 1.200 (B) × 1.120 (H)

Absaug- und Filtereinheit: ca. 550 (L) × 550 (B) × 1.450 (H)

Standardausführung:

Abmessungen der Baukammer: 250 × 250 × 280 mm (L × B × H)

Abmessungen der Dosierkammer: 250 × 250 × 280 mm (L × B × H)

Volumen der Baukammer: ca. 18 dm³

Dosierkammer-Volumen: ca. 18 dm³

Gebäudehöhe: 280 mm plus Bauplattenstärke

Belichtungsfläche: 245 × 245 mm

Reduzierung der Baukammer (100 mm):

Baukammerabmessungen: 100 × 100 × 100 mm

Abmessungen der Dosierkammer: 100 × 100 × 100 mm

Volumen der Baukammer: ca. 1 dm³

Dosierkammer-Volumen: ca. 1 dm³

Gebäudehöhe: 100 mm plus Bauplattenstärke

Belichtungsfläche: 90 × 90 mm

Reduzierung des Bauraums (80 mm):

Baukammerabmessungen: 80 × 80 × 100 mm

Abmessungen der Dispensierkammer: 80 × 80 × 100 mm

Volumen der Baukammer: ca. 0,64 dm³

Volumen der Ausbringungskammer: ca. 0,64 dm³

Bauhöhe: 100 mm plus Bauplattenstärke

Belichtungsfläche: 70 × 70 mm

Reduzierung des Bauraums (50 mm):

Baukammerabmessungen: 50 × 50 × 100 mm

Abmessungen der Dispensierkammer: 50 × 50 × 100 mm

Volumen der Baukammer: ca. 0,25 dm³

Volumen der Ausbringungskammer: ca. 0,25 dm³

Bauhöhe: 100 mm plus Dicke der Bauplatte

Belichtungsfläche: 40 × 40 mm Dispensierkammer-Verlängerung

Abmessungen der Baukammer: 250 × 250 × 280 mm (L × B × H)

Abmessungen der Dispensierkammer: 250 × 250 × 480 mm (L × B × H)

Volumen der Baukammer: ca. 18 dm³

Volumen der Spendekammer: ca. 30 dm³

Bauhöhe: 280 mm plus Bauplattenstärke

Belichtungsfläche: 245 × 245 mm

Elektrische Anschlüsse:

Stromanschluss: 3/N/PE AC 400 V, 32 A

Leistungsaufnahme, max.: 7,4 kW

Netzwerkanschluss: Ethernet 100 MB/s, Maschinenanschluss: RJ45-Buchse

Druckluftanschluss:

Gasdruck: 6-10 bar

Qualität: DIN ISO 8573-1 Klasse 1.6.1

Maximale Durchflussmenge: 100 l/min

Anschluss für Inertgas (Argon):

Gasdruck: 5 bar

Reinheit: ≥ 3,0

Inertgasanschluss (Stickstoff):

Gasdruck: 5 bar

Reinheit: ≥ 2,5

Leistungsdaten

Produktionsgeschwindigkeit: 2 cm³/h bis 20 cm³/h (materialabhängig)

Scangeschwindigkeit: max. 7 m/s

LaserCUSING®-Schichtdicke: 20 µm - 50 µm

Schutzgasverbrauch: ca. 2 m³/h

Laseranlage

Laser-Typ: Faserlaser 200F oder 400F

Schutzklasse: Laserschutzklasse 4

Leistung: max. 200 W 400 W (CW-Betrieb)

Wellenlänge: 1.070 nm (infrarot)

Durchmesser des Laserstrahls: 50 µm

Umgebungsbedingungen

Lager- und Transporttemperatur: -20 bis 35 °C (-4 bis 95 °F)

Betriebstemperatur: 15 bis 35 °C (59 bis 95 °F)

Temperaturänderung: max. 2 °C/h (2 °F/h)

Relative Luftfeuchtigkeit: max. 80% (nicht kondensierend)

Aufstellungshöhe: max. 2.000 m über dem Meeresspiegel

Inklusive Zubehör:

Sieb und Schüttler, Stickstoffgenerator, Puffertank, Nasssauger für Pulver, Filtersystem, 5 Druckplatten
