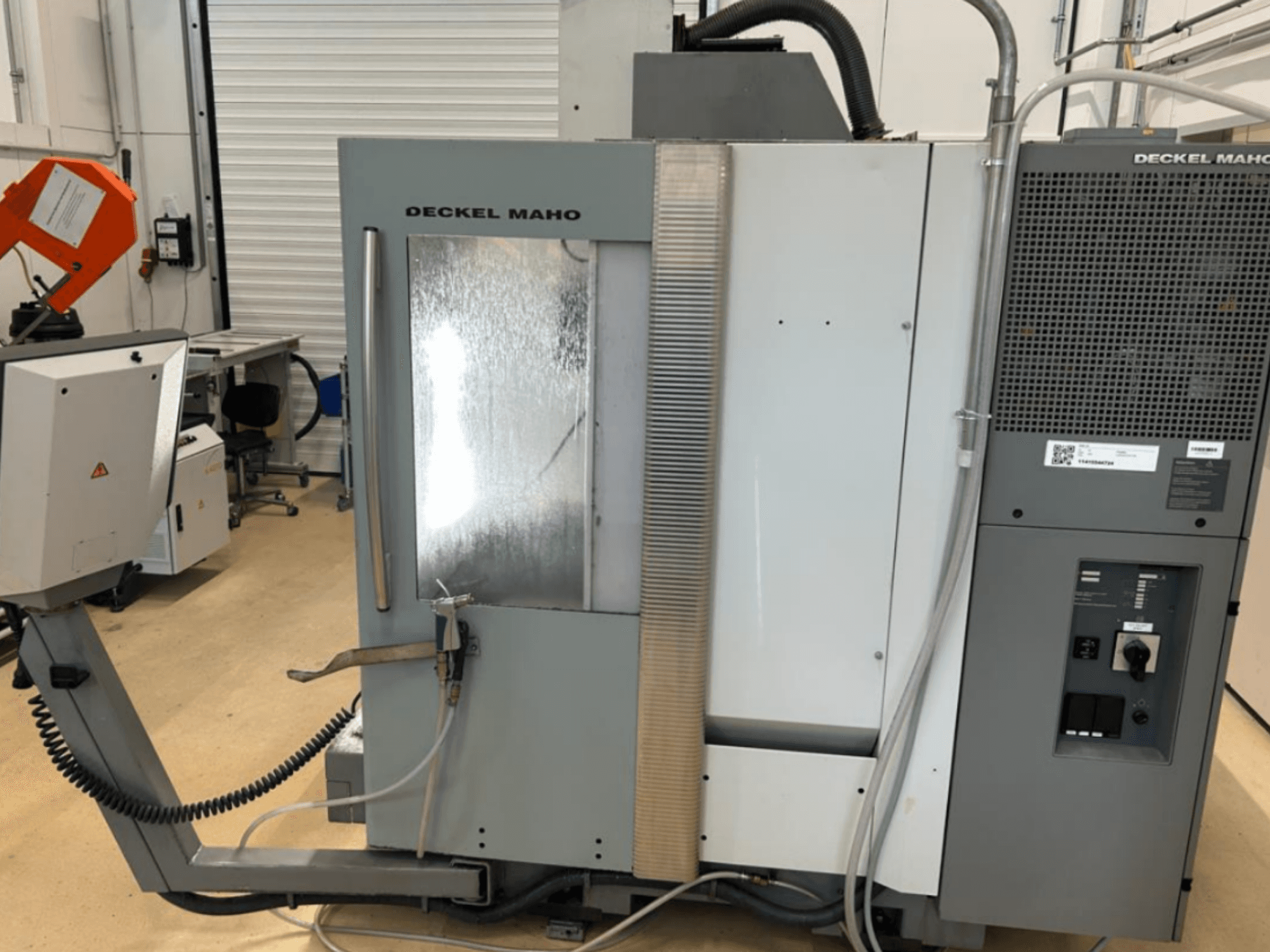

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Tischtyp: Digitaler Schwenk-Drehtisch

- Tischabmessungen: Durchmesser 630 mm x 500 mm

- Max. Tischbelastung: 200 kg

- Schwenkbereich: 115 Grad (-5 / +110)

- Tischmerkmale: Digitale Antriebe, hydraulische Klemmung (nur im Positioniermodus), elektronische Winkelanzeige, Ebenenverschiebung

- Drehzahlbereich der Spindel: 20 – 10.000 U/min (stufenlos einstellbar)

- Antriebsleistung (100 % / 40 % Einschaltdauer): 9 kW / 13 kW

- Drehmoment (40 % Einschaltdauer): 82 Nm

- Messsystem: Direktes lineares Messsystem X/Y/Z

- Eingabeauflösung X/Y/Z: 0,01 mm

- Positionstoleranz X/Y/Z: 0,010 mm

- Eilgang X/Y/Z: 24 m/min

- Vorschubgeschwindigkeit: 20 m/min

- Werkzeugwechslertyp: Kettenmagazin mit Doppelgreifer

- Kapazität des Werkzeugmagazins: 30 Werkzeugplätze SK40 (DIN 69871)

- Max. Werkzeugdurchmesser: D80 bis D130 mm (drehzahlabhängig)

- Max. Werkzeuglänge: 290 mm

- Max. Werkzeuggewicht: 6 kg

- Kapazität der Kühlmitteleinheit: 80 l

- Elektrischer Anschluss / Leistungsaufnahme: 17 kVA

- Max. Stromstärke (Jn max): 28 A

- Sicherung / Netzschutz: 35 A

- Spannung: 400 V / 230 V / 24 V

- Frequenz: 50 Hz

- Aufstellmaße (L x B x H): 4.860 mm x 4.350 mm x 2.424 mm

- Transportabmessungen (L x B x H): 2.210 mm x 2.120 mm x 2.150 mm

- Transportgewicht: 4,05 t (4.050 kg)

Zusatzausstattung:

Rechte Kabinentür, Betriebsart 4, Kühlmittel-/Gebläseluft-Umschaltung, Spritzpistole, Heidenhain TS641 Infrarot-Tastsystem, elektronisches Handrad, zusätzliche V24-RS232-Schnittstelle im/am Schaltschrank, MDE-Schnittstelle (Maschine ein, Maschine läuft, Stückzähler), Zeichnung der Ölwanne, deutsche Dokumentation, 3D-Maschinenmodell für kinematische Simulation (IGES-, STEP-Format), große Anzahl an SK40-Werkzeughaltern (DIN 69871) im Lieferumfang enthalten
