- ➤ Gebrauchte DMG MORI CLX 450 TC + Robo2go | Horizontaldrehmaschine

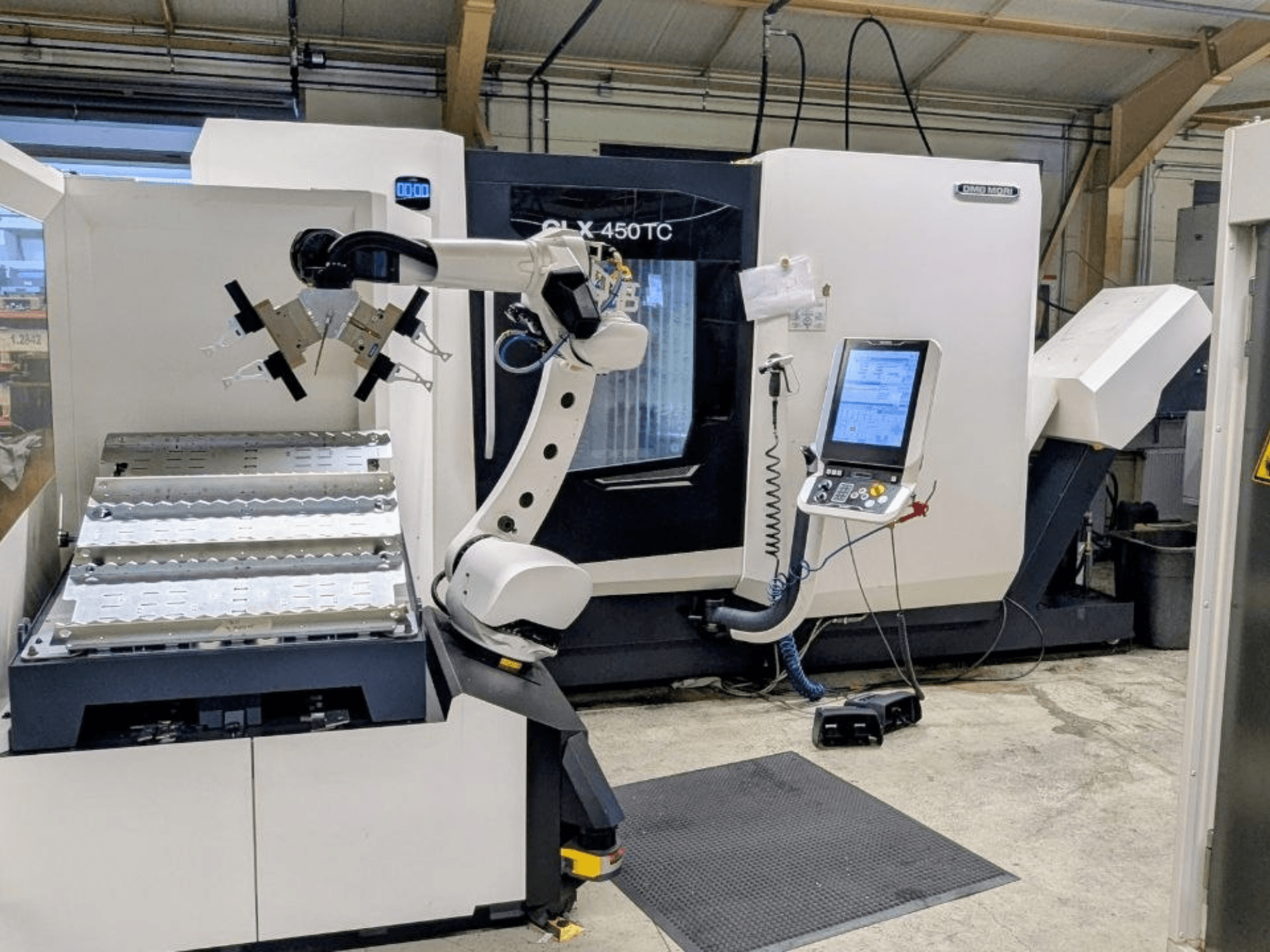

Diese 5-Achsen-Maschine DMG MORI CLX 450 TC + Robo2go wurde im Jahr 2021 hergestellt. Sie verfügt über einen Schwingdurchmesser über Bett von 500 mm, einen Drehdurchmesser von 400 mm und eine maximale Drehlänge von 1100 mm. Die Maschine verfügt über eine leistungsstarke Frässpindel mit Drehzahlen von bis zu 12.000 U/min und ein Werkzeugmagazin mit 30 Positionen. Wenn Sie auf der Suche nach hochwertigen Drehkapazitäten sind, sollten Sie die von uns zum Verkauf angebotene DMG MORI CLX 450 TC + Robo2go in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: DMG MORI
- jahr: 2021
- MODELL: CLX 450 TC + Robo2go
- Produktionsstunden: 1992
- anwendungstyp: Drehen
- Standort: Deutschland
- maschinentyp: Horizontal-Drehmaschine
- Marke Steuergerät: SIEMENS
Technische Daten - DMG MORI CLX 450 TC + Robo2go
Steuerung
- Steuerungshersteller: SIEMENS
- Steuerungsmodell: SINUMERIK 840D sl SLIMline
Maße
- Maschinenhöhe: 2470 mm
- Maschinenlänge: 5190 mm
- Maschinengewicht: 11200 kg
- Maschinenbreite: 2110 mm
Bewegung
- Anzahl der Achsen: 5
- X-Achsen-Verfahrweg: 300 mm
- Y-Achsen-Verfahrweg: 500 mm
- Z-Achsen-Verfahrweg: 1100 mm
Technische Spezifikation
- Gegenspindel: Ja
- Angetriebene Werkzeuge: Ja
- Spindelleistung: 10.5 kW
- Spindeldrehzahl: 12000 RPM
- Kühlmittelzufuhr durch die Spindel: Ja
- Werkzeugstationen: 30
Zusätzliche Informationen
Status: Vorführ-/Schulungs-/Ausstellungsmaschine
Steuerung: Siemens SINUMERIK 840D sl SLIMline, 19-Zoll-SLIMline-Multitouch-Display
Schwenkbereich über dem Bett: 500 mm
Maximaler Drehdurchmesser: 400 mm
Max. Drehlänge: 1100 mm
Stangendurchlass: 65 mm
Bohrung der Hauptspindel: 87 mm
Durchmesser des vorderen Lagers: 130 mm
Knickdrehzahl: 485 U/min
Spindeldrehmoment (100 % Auslastung): 275 Nm
Spindeldrehmoment (40 % Auslastung): 345 Nm
Anschluss der Frässpindel: HSK-A63 (DIN 69893)
Drehzahl der Frässpindel: bis zu 12.000 U/min
Leistung der Frässpindel (100 % Auslastung): 8,8 kW
Leistung der Frässpindel (40 % Auslastung): 10,5 kW
Drehmoment der Frässpindel (100 % Dauerbetrieb): 73 Nm
Drehmoment der Frässpindel (40 % Auslastung): 90 Nm
Haltemoment (verriegelt): 850 Nm
Schwenkbereich: ±120°
Werkzeugmagazin: Kettenmagazin
Werkzeugkapazität: 30 Werkzeuge
Max. Werkzeugdurchmesser: 78 mm
Max. Werkzeugdurchmesser bei benachbarten freien Fächern: 125 mm
Zusatzausstattung, Preis auf Anfrage
Flexibles Werkstück-Be- und Entladesystem „Robo2Go“ mit 6-Achsen-Industrieroboter
Wechselbarer Werkstückmagazin mit Einschüben
Kapazität: bis zu 88 Teile (Ø ≤ 60 mm); bis zu 29 Teile (Ø ≤ 125 mm)
Roboter-Traglast: bis zu 35 kg (Module: 10 / 20 / 35 kg)
Greiferbasis: dreieckig mit Abblasdüse; manuelle Druckeinstellung
3-Backen-Greifer für Spannzangenteile (innen/außen)
Mindestwerkstücklänge: 20 mm
Durchmesserbereich außen: Ø 20–100 mm (modulabhängig)
Durchmesserbereich innen: Ø65–210 mm
3-Backen-Greifervarianten für Wellenteile: Ø 20–170 mm
Zusätzliche 2-Backen-Spannzangen für Spannfutter-/Wellenbauteile: Ø 20–80 mm (Wellenbauteile)
Magazine: max. Traglast 500 kg; Werkstück-Ø 20–170 mm; Länge 120–950 mm; bis zu 5 Ebenen
Schnittstellen: elektrische Schnittstelle für Robo2Go, Profibus, zusätzliche Druckluft, zusätzliches Ethernet
Separates Bedienterminal; Integration in die CELOS-Steuerung
Spezielle Roboterlackierung: RAL 9010
Maschine für die Automatisierungsintegration vorbereitet
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
