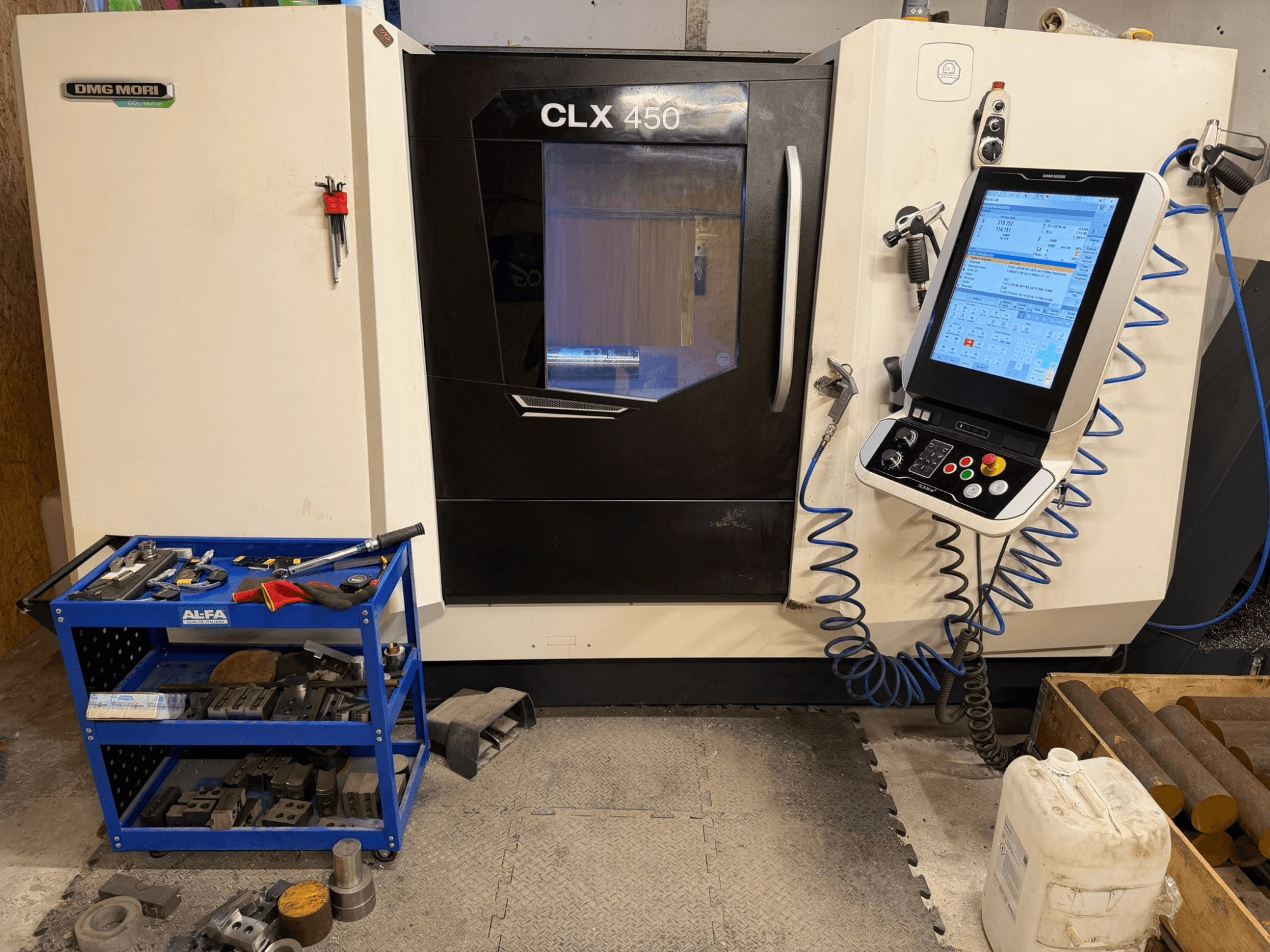

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Version: V3 (keine Y-Achse); konfiguriert für Drehen + Fräsen (C-Achse)

• Arbeitsbereich:

  • Schwenkbar über Bett: 650 mm

  • Schwenkbereich über Querschlitten: 465 mm

  • Max. Drehdurchmesser: 400 / 315 mm

  • Eilgang X/Z: 30 / 30 m/min

• Achsen: X, Z, C; Positioniergenauigkeit C-Achse: 20 arcsec

• Hauptspindel:

  • Spindelnase: A2-8

  • Stangenkapazität: 80 mm

  • Durchmesser des vorderen Lagers: 130 mm

  • Futterdurchmesser Optionen: 210 / 250 / 315 mm

  • Spindelleistung (40% / 100%): 25,5 / 17 kW

  • Max. Drehmoment (40% / 100%): 426 / 283 Nm

• Revolverkopf (VDI 40):

  • 12 Stationen (12 angetrieben)

  • Durchmesser der Werkzeugstationen: 40 mm

  • Leistung angetriebenes Werkzeug: 5,44 kW

  • Drehmoment angetriebenes Werkzeug: 20 Nm

  • Max. Drehzahl angetriebenes Werkzeug: 4000 U/min

• Reitstock:

  • Verfahrweg: 500 mm

  • Schnittstelle: MK5

  • Max. Kraft: 8 kN

• Führungen / Kugelumlaufspindeln: X/Z 40 × 10 mm

• Messgenauigkeit: Positioniergenauigkeit X/Z: 5 / 10 µm

• Kapazität / Werkstückaufnahme:

  • Max. Stangendurchlass: 80 mm

  • Hydraulisches Spannfutter: Ø 254 mm (installiert)

  • Futterbohrung: 82 mm

• Kühlmittel- und Spänetransport: Kühlmittelpistole 5 bar; Spänetank

• Steuerung: Siemens SLIMline Multitouch (19")

• Abmessungen & Gewicht:

  • Gewicht ohne Späneförderer: ca. 4950 - 5050 kg

  • Gewicht mit Späneförderer: ca. 5500 kg

• Anmerkungen: Volle 12 angetriebene Werkzeugstationen

Zusätzliche Ausstattung

• Späneförderer (rechtsseitiger Abwurf)

• Hydraulischer Reitstock (M-Funktionen gesteuert)

• Direktes Messsystem (X-Achse)

• Externes elektronisches Handrad

• DMG MORI IoT-Verbinder

• Marposs Werkzeugmesstaster

• Signalsäule (4-farbig)

• Satz statischer Werkzeughalter VDI 40

• Satz angetriebene Werkzeuge WTO (QuickFlex, ER32)
