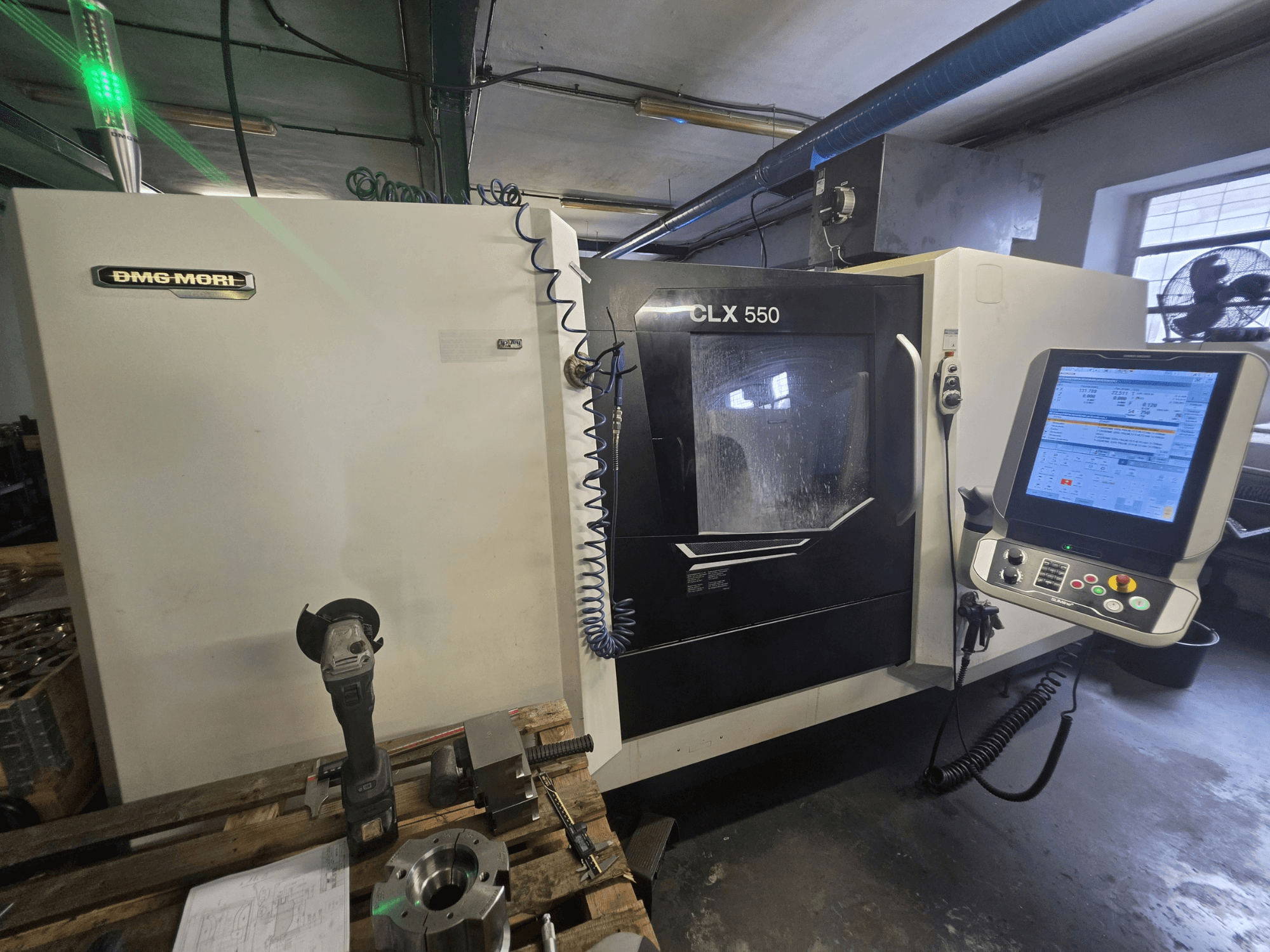

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Bedienfeld: DMG MORI SLIMline Multi-Touch, 19-Zoll-Touchscreen

• Achsen: 3 (X, Z, C); keine Y-Achse; keine Gegenspindel

• Betriebsstunden der Spindel: ca. 3613 h

Leistungsdaten und Achsen

• Max. Drehdurchmesser: 480 mm

• Max. Drehlänge: 1.240 mm

• Schwenkbereich über Bett: 700 mm

• Schwenkbereich über Querschlitten: 500 mm

• Eilgang X/Z: 30 m/min

• C-Achse: Hauptspindel C

Hauptspindel und Spannfutter

• Spindelnase: A2-8

• Stangendurchlass: 102 mm (aufgerüstete Hauptspindel)

• Spindelleistung: 33 kW bei 40 % Dauerbetrieb / 22 kW Dauerbetrieb

• Spindeldrehmoment: 630 Nm bei 40 % Dauerbetrieb / 420 Nm Dauerbetrieb

• Spannfutter: SMW BH-D 320 / A2-8, D103 mm (wie angegeben)

• Funktion: Differenzspannkraft

Revolver und angetriebene Werkzeuge

• Revolver: 12-fach VDI40 mit 6 zusätzlichen BT-Stationen

• Angetriebene Werkzeuge: bis zu 4.000 U/min

• Leistung/Drehmoment der angetriebenen Werkzeuge: 5,44 kW bei 40 % Gleichstrom; 20 Nm bei 40 % Gleichstrom

Reitstock

• Verfahrweg: 1.200 mm

• Spannkonus: MT5

• Max. Schubkraft: 12 kN

Ausstattung und Optionen (Maschine)

• Einrichtungspaket

• Tropikpaket

• 12-bar-Kühlmittelversorgung

• Manuelle Arbeitsbereichs-Spülpistole

• Software-Option für variable Spindeldrehzahl

• DMG MORI IoTconnector

• Digitales Fertigungspaket

Aufbau

• Schräg gestelltes Gusseisenbett

• Linearführungen, 45 mm breit

Zusatzausstattung

• Mechanische Ölnebelabsaugung, 1.100 m³/h

• Werkzeugausstattung:

  • Satz mit 12 Werkzeughaltern

  • Satz mit 6 Bohrwerkzeughaltern

  • ALGra-Satz mit angetriebenen Werkzeughaltern
