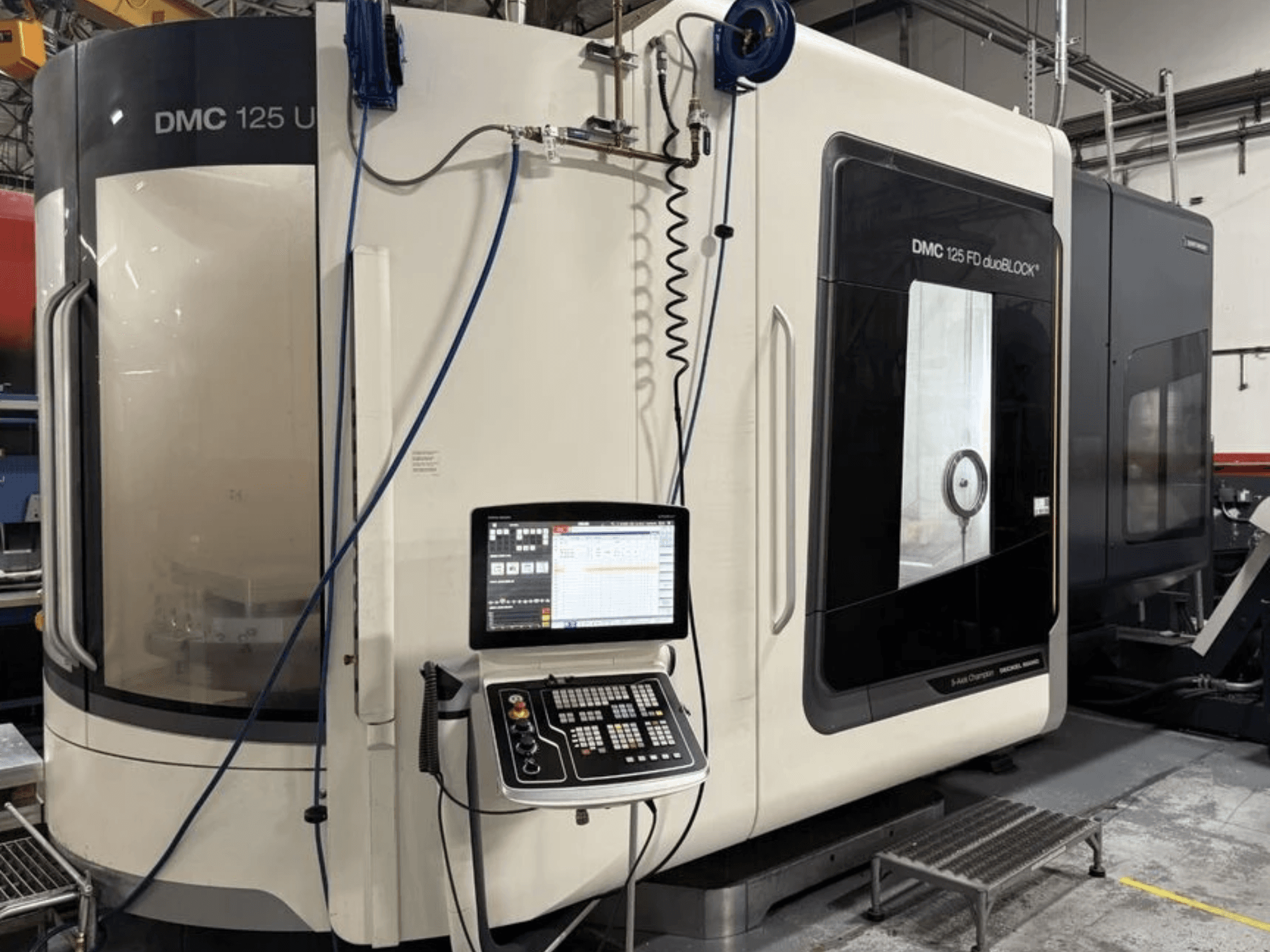

DMG MORI - DMC 125 U duoBLOCKDE-MIL-DMG-2022-00005

- Anzahl der Achsen: 5 Achsen (X, Y, Z, B-Achse mit Universalfräskopf, C-Achse mit NC-Drehtisch)

- Arbeitsbereich / Verfahrwege (X x Y x Z): 1.250 mm x 1.250 mm x 1.000 mm

- Hauptspindel: speedMASTER 15.000 U/min (Option HSK-A 63 nach DIN 69893 installiert)

- Spindelleistung: 46 kW (40 % Dauerbetrieb) / 30 kW (100 % Dauerbetrieb)

- Spindeldrehmoment: 200 Nm (40 % ED) / 130 Nm (100 % ED)

- Fräskopf: Universalfräskopf mit gesteuerter B-Achse

- Steuerung: CELOS mit Heidenhain TNC 640 (21,5" ERGOline Touch Control)

- Werkzeugmagazin: 3-Rad-Magazin mit 273 Magazinplätzen

- Palettenlager / Automatisierung: RPS 7 (Rundpalettenlagersystem 7) inklusive 5 Paletten (1.000 mm x 800 mm) + 2 Maschinenpaletten (Gesamtkapazität des Systems: 7 Paletten)

- Palettenausführung: „Blank“-Ausführung (ohne T-Nuten und Raster, mit Zentrierbuchsen)

- Kühlmittelsystem: 980-l-Kühlmitteltank, frequenzgesteuerte interne Kühlmittelzufuhr (IKZ), einstellbar von 10 bis 80 bar (theoretische Förderleistung 31 l/min)

- Filterung / Absaugung: Mechanische Öl- und Emulsionsnebelabsaugung (Durchsatz 1.600 m³/h)

- Messsysteme & Taster: Heidenhain TS 460 Infrarot-Tastsystem, Blum Laser DIGILOG Werkzeugmessgerät im Bearbeitungsbereich, 3D-Kalibrierungssoftwarepaket quickSET

- Maschinenschutz & Optimierung: MPC (Machine Protection Control), ATC (Application Tuning Cycle)

- Werkzeugidentifikation: QR-Code-Werkzeugidentifikationssystem (Datalogic-Lesegerät)

- Zusatzausstattung: Drehbares Sichtfenster, Späneförderer, Kühlmittelspülpistole, Druckluftzufuhr durch die Spindelmitte, elektronisches Handrad

- Gesamtbruttogewicht der Maschine: 49.965 kg

- Gesamtnettogewicht der Maschine: 46.915 kg

- Transportabmessungen der Basismaschine (L x B x H): 650 cm x 350 cm x 375 cm

- Abmessungen des Rundlagers RPS7 (L x B x H): 600 cm x 450 cm x 310 cm

- Abmessungen des Rädermagazins (L x B x H): 500 cm x 240 cm x 350 cm
