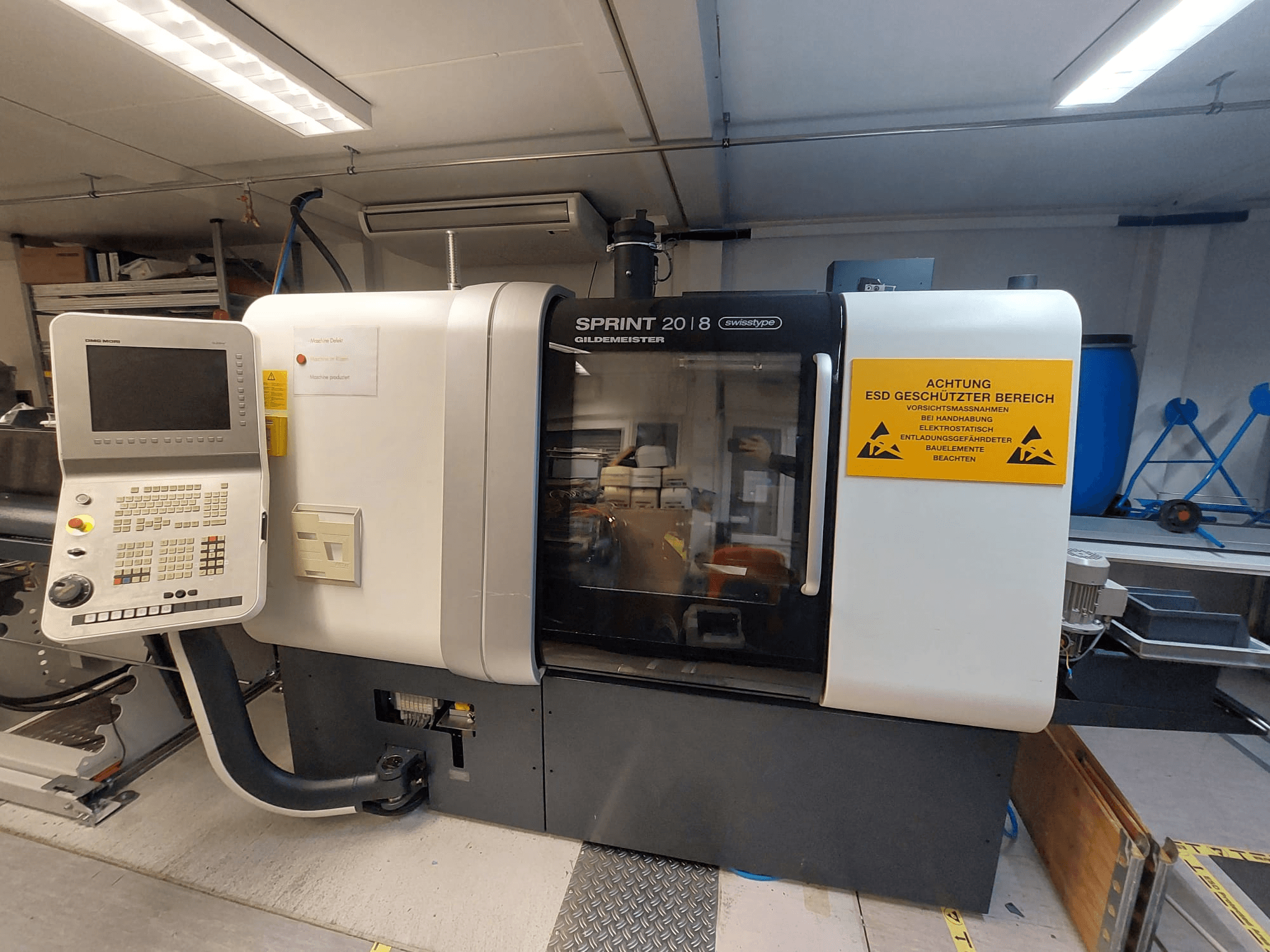

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Steuerung / CNC: Fanuc 31i mit 15" TFT-Farbmonitor

• CNC-Steuerung: Fanuc 31i

• Achsen: 6+2 Achsen / insgesamt 8 Achsen

• Y-Achsen: 2

• Kanäle: 2

• Spindeln: 2

Spindeldaten

• Max. Stangendurchmesser Gegenspindel: 20 mm (25 mm optional)

• Drehzahl der Gegenspindel max: 10.000 U/min

• Leistung der Gegenspindel (S1): 3,7 kW

Verfahrwege/Hübe

• Hub Z1: 80 mm

• Hub Z2: 300 mm

• Eilgang Y1: 40 m/min (30 m/min)

• Beschleunigung max X1: 10 m/s²

• Vorschubkraft S1-Achsen Z1 / Z2 / X2 / Y2: 250 daN

• Vorschubkraft S1-Achse Y1: 500 daN

• Vorschubkraft Linearachse X1: 60 daN

Schlitten 1

• Verfahrweg X1: 50 mm

• Verfahrweg Y1: 350 mm

• Werkzeugpositionen: 6 Positionen, 12x12 mm

• Angetriebene Werkzeuge: 5 inkl. Spindel ESX16

Schlitten 2

• Hub X2: 240 mm

• Werkzeugpositionen extern: 4 Positionen, 12x12 mm

• Werkzeugpositionen intern: 4 Positionen, Ø20 mm

• Angetriebene Werkzeuge: 5 mit ESX/16 (Option)

Kühlmittel

• Kühlmittel-Typ: Emulsion

• Fassungsvermögen Kühlmittelbehälter: 250 l

• Leistung der Kühlmittelpumpe max: 120 l/min

• Kühlmitteldruck: 1,5 bar

Elektrische Daten

• Elektrischer Anschluss: 400 V ±10%

• Frequenz: 50 Hz

• Absicherung: 100 A

• Steuerspannung: 24 V DC

• Beleuchtungsspannung: 24 V DC

• Nennstrom: 86 A

• Leistungsbedarf: ca. 56 kVA

• Netzwerktyp: TN-S erforderlich

Schutz-/Betriebsbedingungen

• Schutzart Maschine: IP67

• Schutzart Schaltschrank: IP54

• Umgebungstemperatur: +10 bis +35 °C

• Maximale Luftfeuchtigkeit: 75%.

• Aufstellhöhe max: 1000 m

• Geräuschpegel: <70 dBA

CNC-Funktionen

• Messsystem: Metrisch oder Zoll

• Eingangsauflösung: 0,001 mm

• Vorschubbereich: 0,001 mm/Umdrehung bis Eilgang

• Vorschub-Override: 0-120%

• Spindeldrehzahl: Programmierbare U/min

• Ausrichtung der Spindel: M5 oder M19

• Koordinatensysteme: Kartesisch, polar, zylindrisch

• Konstante Schnittgeschwindigkeit: Ja

• Werkzeugprogrammierung: Mit Werkzeugdaten

• Werkzeugkorrekturspeicher: 200 Korrektursätze

• Radius-Kompensation: G40 / G41 / G42

• Überwachung der Werkzeugstandzeit: Ja (Option)

• Werkzeug-Überwachung: Belastungsüberwachung (Option)

• Programm-Speicher: 1 MB, bis zu 1000 Programme

• Ethernet-Schnittstelle: Ja

• Programm-Eingabe/Ausgabe: Seriell, Tastatur, PCMCIA, USB

• Zyklen: Drehen, Plandrehen, Einstechen, Gewindeschneiden, Bohren, Mehrkantdrehen

• Unterprogramm-Ebenen: Bis zu 4

• Schlitten-Synchronisation: Ja

• Variable Programmierung: Bis zu 600 Variablen

• Diagnostik: Integrierte PLC-Kontaktplananzeige, Oszilloskop

• Anzeige: 15" TFT-LCD

• Sprachen: Mehrere

Allgemeine Daten

• Abmessungen der Maschine: 2200 x 1050 x 1770 mm

• Betriebsstunden: 12,276 h

• Programm-Laufzeit: 4,426 h

• Anwendung: Magnesium-Bearbeitung

Merkmale der Maschine

• Pneumatischer Auswerfer

• Synchronisierung der Spindel

• C-Achse

Zusätzliche Ausrüstung

• Späneförderer

• Stangenzuführungstisch
