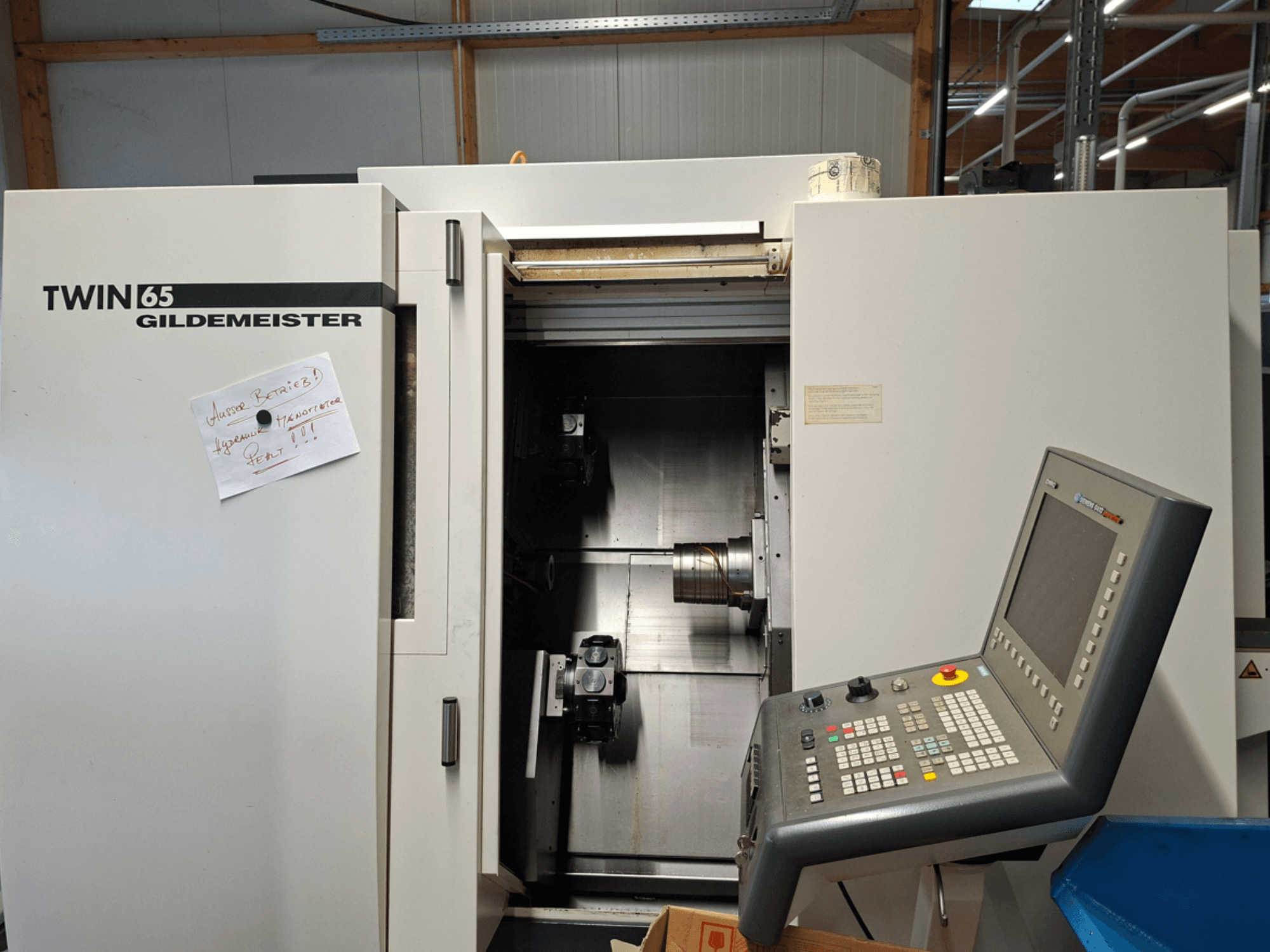

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Ausstattung/Merkmale:

  • 2 Querschlitten

  • 2 Sternrevolver, je 12 Stationen, mit angetriebenen Werkzeugen

  • Haupt- und Gegenspindeln

  • 2 Werkzeugantriebe

  • 2 C-Achsen und 1 Y-Achse

• Linke Spindel (Hauptspindel):

  • Futterdurchmesser: 150 mm

  • Spindelflansch: 140 h5 mm

  • Spindelbohrung: 79 mm

  • Durchmesser des vorderen Lagers: 165 mm

  • Leistung: 15 kW (100% ED) / 20 kW (40% ED)

  • Drehmoment: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Drehzahlbereich: 25-5600 U/min

• Rechte Spindel (Gegen/Sub):

  • Durchmesser des Futters: 150 mm

  • Spindelflansch: 140 h5 mm

  • Spindelbohrung: 79 mm

  • Durchmesser des vorderen Lagers: 165 mm

  • Drehmoment: 120 Nm (100% ED) / 160 Nm (40% ED)

• Achsen/Verfahrwege:

  • Schlitten 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Schlitten 2: X 120 mm, Z 345 mm

  • Schlitten 3: Verfahrweg 145 mm

• Revolver/Werkzeuge:

  • Revolver 1: 12 Stationen, VDI 25 (DIN 69880), angetriebene Werkzeuge bis zu 6000 U/min, 3,8 kW (40% ED)

  • Revolver 2: 12 Stationen, VDI 25 (DIN 69880), angetriebene Werkzeuge bis 6000 U/min, 3,8 kW (40% ED)

• Ausstattung/Optionen an der Maschine:

  • Differentialspannung für Hauptspindel

  • Differentialspannung für die Gegenspindel

• Lackierung/Verkleidung (Gildemeister-Standard):

  • Maschinenverkleidung und Arbeitsraumtür: Calcitweiß (RAL 9010)

  • Späneförderer: Titangrau (RAL 7016)

  • Späneförderer-Haube: Kalzitweiß (RAL 9010)

  • Maschinenunterbau und Schaltschrank: Titangrau (RAL 7016)

Zusätzliche Ausstattung

• Späneförderer (mit Haube)

• Stangenbearbeitungspaket RG 1:

  • Werkstückaufnahmevorrichtung mit NC-gesteuertem Schlitten

  • Hydraulisch betätigter Greiferarm, pneumatisch betätigter Greifer

  • 1 Satz Greiferbacken (Rohlinge)

  • Förderband

  • Kapazität: Ø 6-65 mm, Länge ca. 300 mm; max. 3,5 kg (4,5 kg für TWIN 65)

• Vorbereitung/Anschluss für Stangenlader oder Stangenladermagazin

• Kühlmittelspritzpistole

• DMG Kontrollleuchte, 4-fach (Stapellicht)

• Elektrischer/mechanischer Anschluss für Ölnebelabscheider

• Automatische Schiebehaubenbetätigung

• EDS-Druckschalter für Spannvorrichtung

• DMG Netservice (bordseitig)

• "Grünes Licht für Ihre Maschine" auf der Steuerung vorinstalliert (Status/Anzeige)
