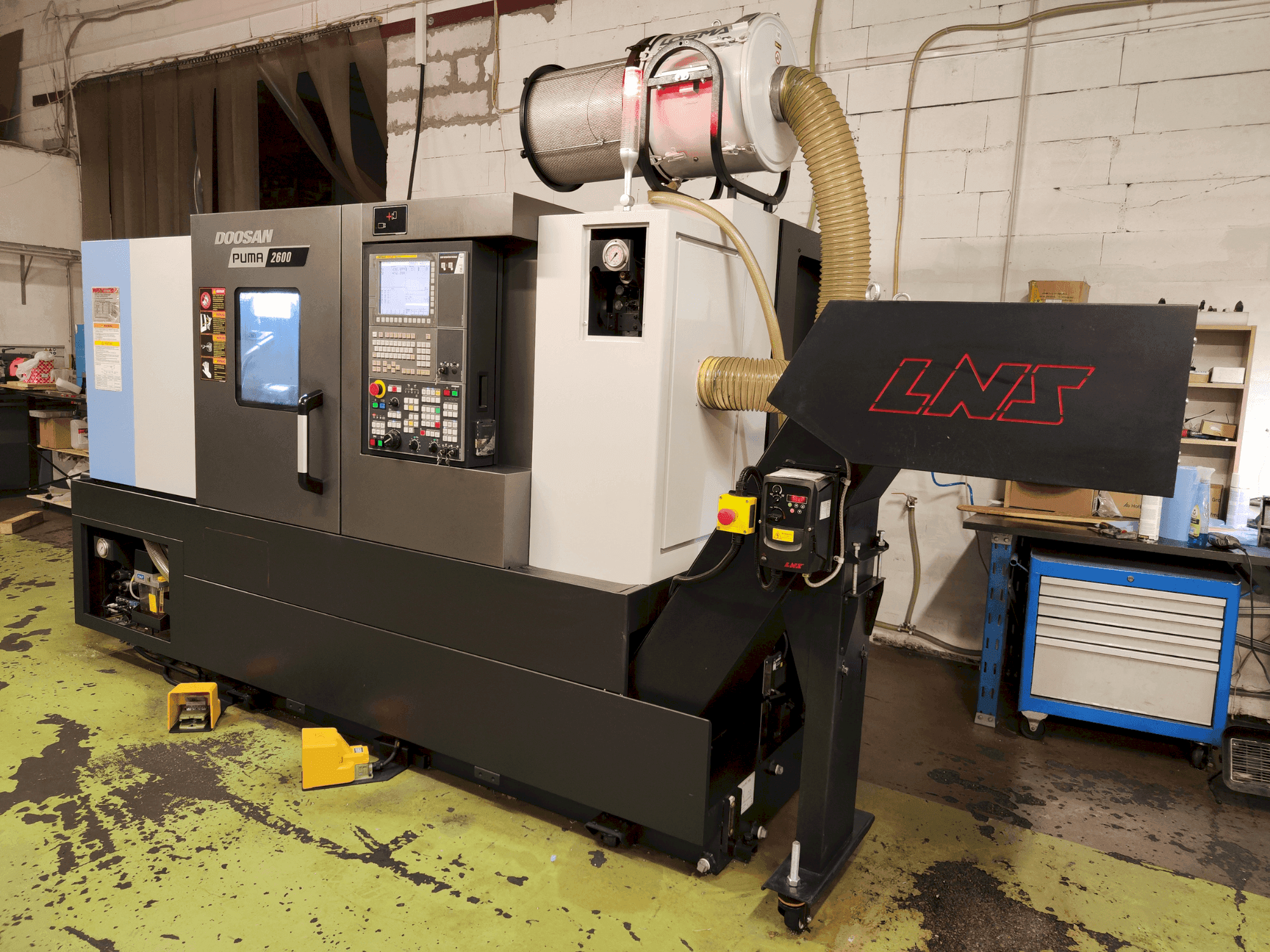

DOOSAN - Puma 2600/500LV-TUR-DOO-2018-00001

Schwenkbare Vordertür: 680 mm (26,8 Zoll)

Schwenk über den Sattel: 630 mm (24.8 in)

Empfohlener Drehdurchmesser: 305 mm (12.0 in)

Maximaler Drehdurchmesser: 481 mm (18,9 Zoll) / 376 mm (14,8 Zoll)

Maximale Drehlänge: 755 mm (29,7 Zoll) / 725 mm (28,5 Zoll)

Arbeitsdurchmesser der Stange: 102 mm (4.0 in)

Spindelnase: ASA A2-11

Durchmesser des Spindellagers (vorne): 160 mm (6.3 in)

Durchmesser der Spindeldurchgangsbohrung: 115 mm (4.5 in)

Minimaler Indexierungswinkel der Spindel (C-Achse): 0.001°

OD-Werkzeuggröße: 25 mm (1.0 in) {20 mm (0.8 in)*}

Bohrstangendurchmesser: 50 mm (2.0 in) {40 mm (1.6 in)*}

Revolverschaltzeit (1. Drehung): 0.15 s

Drehzahl der Drehwerkzeugspindel: 5000 U/min

Reitstockpinole Bohrungskegel (live): MT#5

Druckluftzufuhr: 100 mm (3,9 Zoll)

Drehzahl der Gegenspindel (Riemen [eingebaut]): 4500 U/min

Nase der Gegenspindel: ASA A2#5

Durchmesser des Lagers der Gegenspindel (vorne): 90 mm (3,5 Zoll)

Durchmesser der Durchgangsbohrung der Gegenspindel: 62 mm (2.4 in)

Minimaler Indexierungswinkel der Subspindel (C-Achse): 0.001°

Elektrische Stromversorgung (Nennleistung): 48,86 kVA
