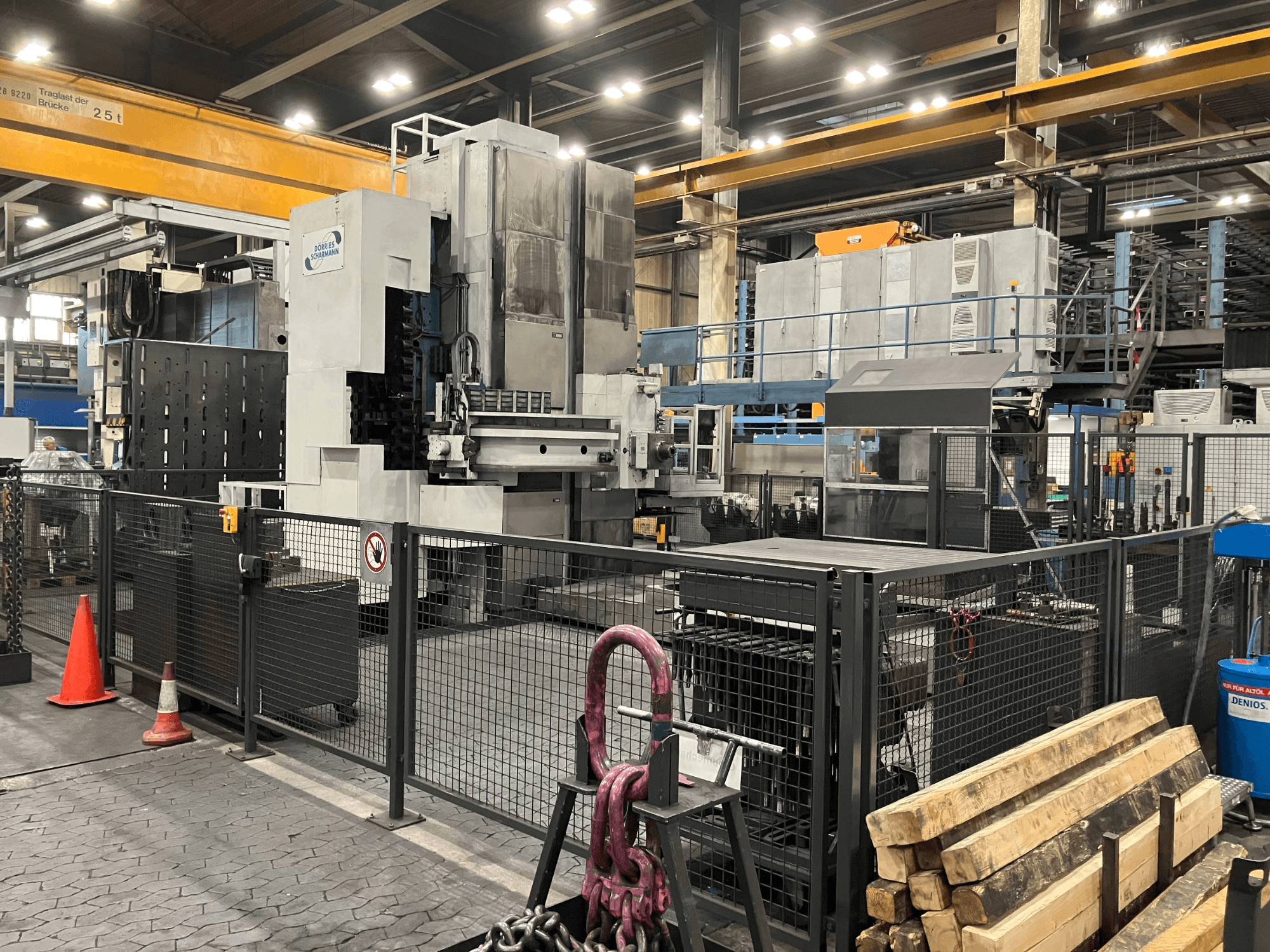

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Technische Daten

* Steuerung: Heidenhain iTNC 530

* Verfahrweg der X-Achse: 2.500 mm

* Verfahrweg der Y-Achse: 2.500 mm

* Z-Achsen-Verfahrweg: 800 mm

* W-Achsen-Verfahrweg: 700 mm

* Verfahrweg der V-Achse: 1.500 mm

* B-Achse: 360°

* Durchmesser der Arbeitsspindel: 150 mm

* Werkzeughalter: ISO 50 DIN 2079

* Anzahl der Getriebestufen: 3

* Tischgröße: 2.000 × 2.500 mm

* Tischhöhe: 1.050 mm

* Tischtragfähigkeit: 25.000 kg

* Vorschubgeschwindigkeit der V-Achse: 1–10.000 mm/min

* Vorschubgeschwindigkeit der B-Achse: 2,4 U/min

* Eilgang X/Y/Z/W: 10.000 mm/min

* Vorschubgeschwindigkeit X/Y/Z/W: 1–10.000 mm/min

* Querschnitt des Portalbalkens: 325 × 325 mm

* Werkzeugmagazin: Kettenmagazin

* Kapazität des Werkzeugmagazins: 40 Werkzeuge

* Max. Werkzeugdurchmesser: 340 mm

* Max. Durchmesser der Bohrstange: 500 mm

* Max. Werkzeuglänge: 500 mm

* Max. Werkzeuggewicht: 40 kg

* Eilganggeschwindigkeit des Werkzeugmagazins: ca. 40 m/min

* Kriechgeschwindigkeit des Werkzeugmagazins: ca. 1,2 m/min

* Kühlmittelsystem: Kühlmittelzufuhr durch die Spindel

* Kühlmittelsystem: Externe Kühlmitteldüsen

* Kühlmittel filtrierung: Papierbandfilter

* Prozessüberwachung: Adaptive Steuerung

* Handrad: HR 550 FS

* DNC: Heidenhain DNC

* Lastadaptive Regelung: Ja

* KinematicsOpt: Ja

* Globale Programmeinstellungen: Ja

* HDR und SIK: Ja

Zusatzausstattung / Zubehör

* WFK 100 S

* WFK 50 S

* Automatische Befestigung des Fräskopfes

* Automatische Fräskopfspannung

* Fräskopfantrieb über gesteuerte Welle

* Werkzeugkühlung mit 4 Düsen

* Späneförderer

* Drehmomentüberwachung

* Positionsanzeigen

Nachrüstung / Modernisierung im Jahr 2013

* CNC-Steuerung: Heidenhain iTNC 530

* 19-Zoll-TFT-Farb-Flachbildschirm BF 760

* TE 745 TouchPad mit integriertem Maschinensteuerpult

* Elektronisches Handrad HR 550 FS mit Raster und Anschlusskomponenten

* HDR und SIK

* Globale Programmeinstellungen

* KinematicsOpt

* Lastadaptive Regelung

* Heidenhain DNC
