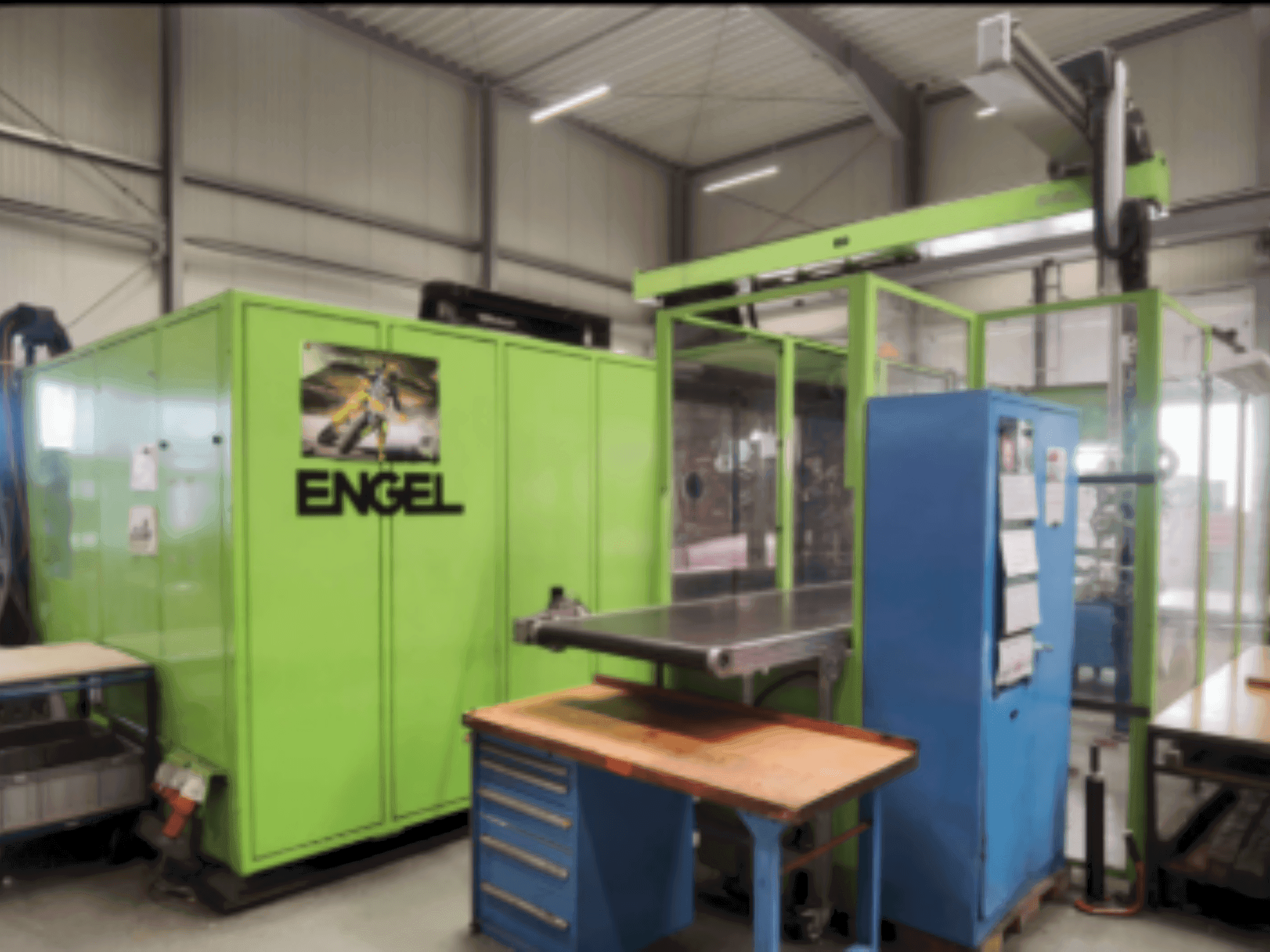

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Schließeinheit

• Schließkraft: 11.000 kN

• Öffnungskraft (mit Druckkissen): 760 kN

• Öffnungskraft: 615 kN

• Öffnungshub: 2.350 mm

• Werkzeugeinbauhöhe, min.: 700 mm

• Werkzeugeinbauhöhe, max.: 1.280 mm

• Maximaler Abstand der Aufspannplatten: 3.050 mm

• Größe der Aufspannplatte (horizontal × vertikal): 2.340 × 2.040 mm

• Holmabstand (horizontal × vertikal): 1.575 × 1.320 mm

• Säulendurchmesser: 230 mm

• Maximales Werkzeuggewicht: 30.000 kg

• Auswerfer-Hub: 300 mm

• Auswerferkraft: 230 kN

• Trockenzyklus (Euromap 6) - Zeit: 5,2 s

• Trockenzyklus (Euromap 6) - Hub: 1.100 mm

Einspritzeinheit 1

• Schneckendurchmesser: 135 mm

• Dosierhub: 570 mm

• Maximales Schussvolumen: 8.159 cm³

• Maximale Schneckendrehzahl: 120 U/min

• Schnecken-L/D-Verhältnis (3-Zonen): 20

• Plastifizierleistung (3-Zonen): 166 g/s

• L/D-Verhältnis der Schnecke (Barriere): 22

• Plastifizierleistung (Barriere): 256 g/s

• Einspritzmenge: 1.255 cm³/s

• Einspritzmenge bei erhöhtem Einspritzdruck: 915 cm³/s

• Spezifischer Einspritzdruck: 1.170 bar

• Spezifischer Einspritzdruck (erhöht): 1.600 bar

• Düsenhub: 950 mm

• Anpresskraft der Düse: 150 kN

• Heizleistung (Standard): 93 kW

• Anzahl der Heizzonen inkl. Düse: 6

• Antriebsleistung der Pumpe: 130 kW

• Öl-Füllvolumen: 1.600 l

Gewicht:

• Nettogewicht (Schließeinheit / Spritzeinheit): 62 t / 18 t
