Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

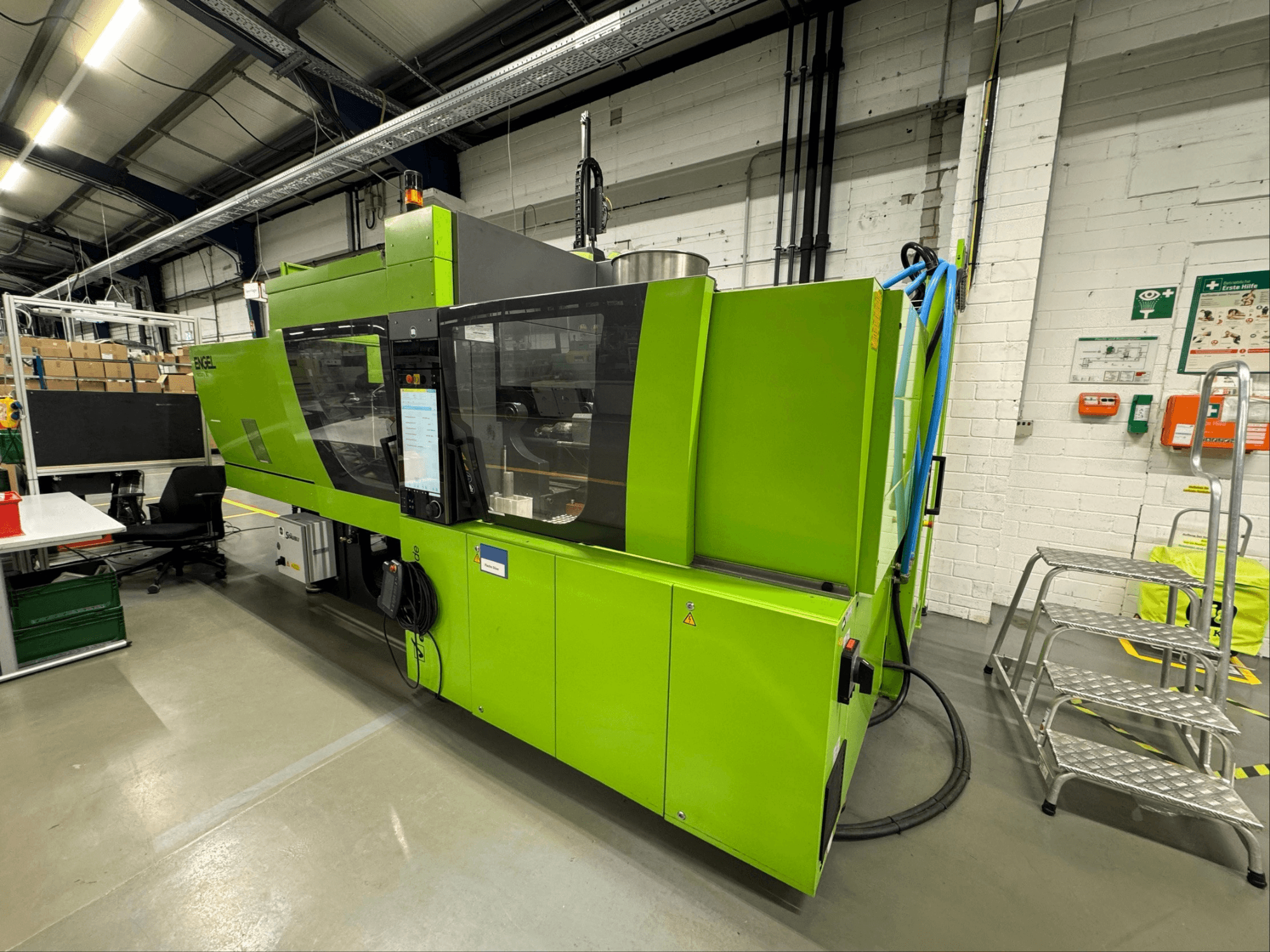

ENGEL Victory 200/90 tech

- Schließkraft: 90 Tonnen

- Größe der Spritzeinheit: 200

- Gesamtbetriebsstunden (Maschine): 15.903 h

- Betriebsstunden im Automatikbetrieb (Roboter): 12.086 h

- Ausführung der Schließplatte: Spindelfreie Standardplatte gemäß EUROMAP

- Zentrierdurchmesser: 125 mm EUROMAP

- Magnet-Spannsystem: Stäubli-Magnet-Spannplatte

- Auswerfersystem: Zentralauswerfer mit Auswerfer-Sicherheitsschnittstelle

- Heizsystem: 230-V-Keramik-Zylinderheizbänder

ENGEL Viper 6 RC300

- Maximales Handhabungsgewicht (Nutzlast): 5 kg

- Verfahrwege der Roboterachsen:

X-Hub: 400 mm

Y-Verfahrweg (einseitig): 1.000 mm

Z-Hub: 2.360 mm

C-Achse: Kompakte pneumatische Drehachse, Schwenkbereich 0–90°, Drehmoment 6 Nm

- Minimale Ablagehöhe: 1.450 mm (Mitte der nicht geschwenkten C-Achse, ohne Greiferkopf und Werkstück)

- Max. vertikale Werkstück-/Greiferkopfgröße (TV): 200 mm

- Maximale Gesamthöhe des Systems: 4.100 mm (Handhabung und Maschine inkl. Maschinenschuhe)

- Werkstückablage: Rückseite der Maschine

- Einfahrbewegung: vertikal
