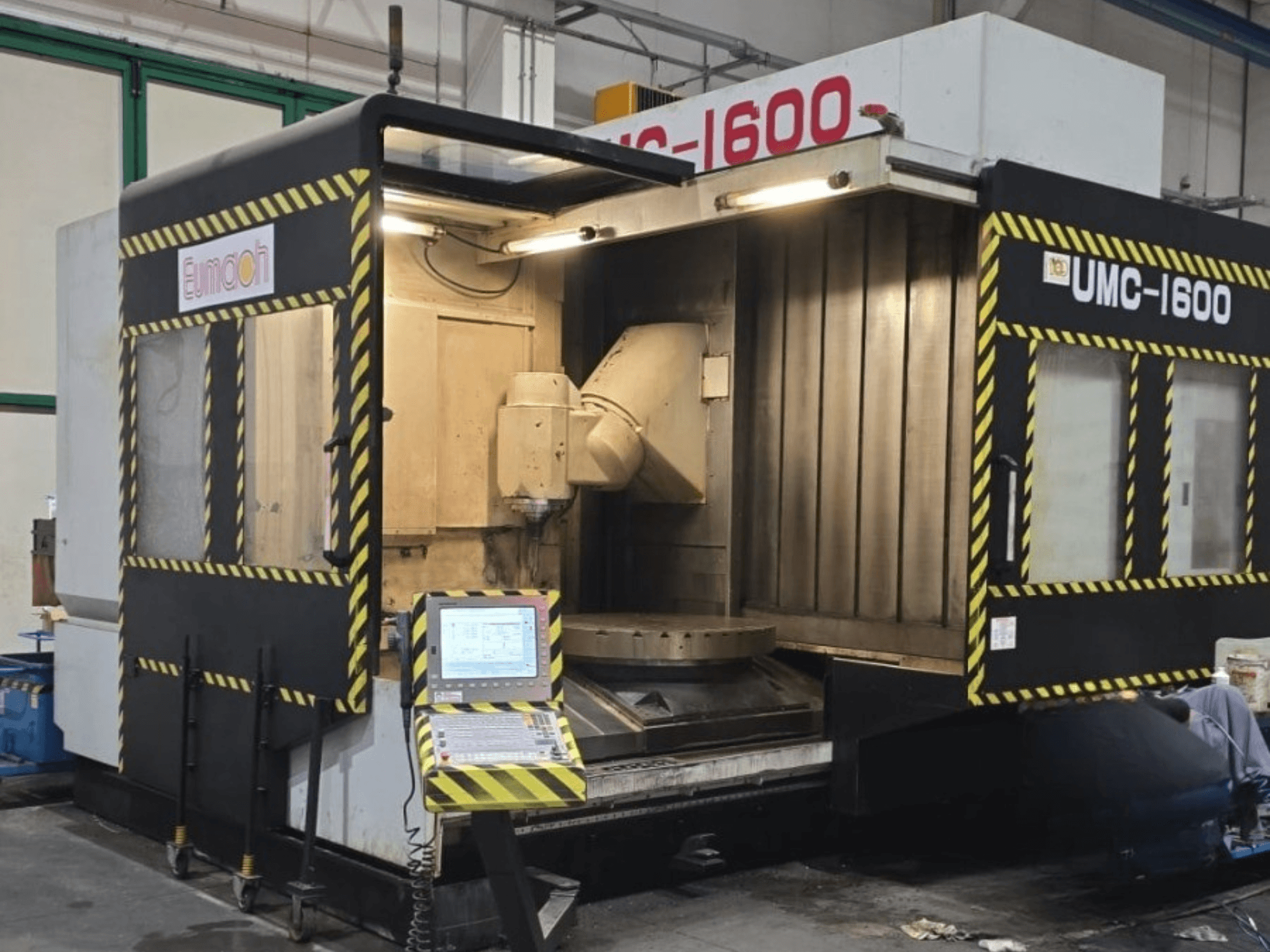

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• CE-Zertifizierung: Ja

Verfahrwege und Vorschübe

• Schwenkbereich der B-Achse: +10° bis −190°

• Drehung der C-Achse: 360°

• Eilgang X/Y/Z: 24 / 24 / 24 m/min

• Schnittvorschub X/Y/Z: 20 / 20 / 20 m/min

Drehtisch (C-Achse)

• Tischdurchmesser: Ø 1.320 mm

• Max. Tischdrehzahl: 30 U/min

• Kleinste Indexierungsschrittweite: 0,001°

• Antrieb: Drehmomentmotor mit Direktantrieb

• T-Nuten: 13 Nuten, Größe 18H, Teilung 100 mm

• Tischhöhe ab Boden: 1.085 mm

Schwenkkopf (B-Achse)

• Antrieb: Direktantrieb mit Drehmomentmotor

• Schwenkzeit vertikal ↔ horizontal: 3 s

• Schwenkbereich: +10° / −190°

Spindel

• Leistung S1/S6: 37,4 / 54 kW

• Drehmoment S1/S6: 170 / 390 Nm

• Durchmesser des vorderen Spindellagers: 100 mm

• Abstand Spindelmitte zu Säule: 1.105 mm

• Spindelkonus: Bestätigung steht noch aus (in der Dokumentation sind HSK-A100, BT, CAT und SK50 als möglich aufgeführt)

Arbeitsabstände

• Vertikaler Abstand von der Spindelspitze zur Tischoberfläche: 150–1.200 mm

• Horizontaler Abstand von Spindelmitte zur Tischoberfläche: 100–1.150 mm

• Vertikaler Abstand von der Spindelspitze zur Tischmitte: −300 bis 960 mm

• Horizontal von Spindelmitte bis Tischmitte: −250 bis 1.010 mm

Automatischer Werkzeugwechsler

• Typ: Nockenarm

• Max. Werkzeugdurchmesser: Ø 150 mm

• Max. Werkzeuglänge: 350 mm

• Werkzeugwechselposition: horizontal

Führungsschienen und Kugelumlaufspindeln

• Linearführungsgröße X/Y/Z: 55 / 55 / 55 mm

• Anzahl der Führungsschienen X/Y/Z: 4 / 2 / 2

• Anzahl der Führungsblöcke X/Y/Z: 8 / 4 / 6

• Durchmesser der Kugelumlaufspindeln X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Steigung der Kugelumlaufspindel X/Y/Z: 16 / 12 / 12 mm

Elektrische Daten

• Spannung: 400 V

• Frequenz: 50/60 Hz

• Anschlussleistung: 80 kVA

Die Maßskizze bestätigt die Einbaumaße

Integrierte Funktionen/Optionen

• Simultane 5-Achsen-Bearbeitung

• Schwenkkopf mit Direktantrieb an der B-Achse

• Direktangetriebener C-Achsen-Drehtisch

• HEIDENHAIN iTNC 530 HSCI-Steuerung mit RS-232-Schnittstelle

• Linearmaßstäbe an den X-, Y- und Z-Achsen

• Drehgeber an der B- und C-Achse

Bestätigung steht noch aus (Maschineninfo)

• Genauer Spindelkonus

• Betriebsstunden

• Spindelbetriebsstunden

• Bestätigung, dass das 60-Werkzeug-Magazin und die gesamte aufgeführte Ausstattung an dieser spezifischen Maschine installiert sind

Zusatzausstattung

• Kettenförmiger Späneförderer

• Zwei Schnecken-Späneförderer

• Vollständiger Spritzschutz mit Überdachung (Einhausung)

• Programmierbares Kühlmittelsystem

• Spindel-Luftblasvorrichtung

• Spindel-Wasserkühler (Kältemaschine)

• Arbeitsleuchte

• Maschinenstatusleuchte

• Bedienungsanleitungen für Maschine und Steuerung

• Werkzeugkasten

• Ca. 40 HSK-100-Werkzeughalter im Lieferumfang der Maschine enthalten.

Bestätigung steht noch aus (Zubehör)

• Kühlmittelzufuhr durch die Spindel (CTS)

• Tastsystem (Werkstückabtastung)

• Werkzeugmesssystem (Werkzeugmessgerät)

• Vollständige Liste der im Lieferumfang enthaltenen Werkzeughalter und des Zubehörs
