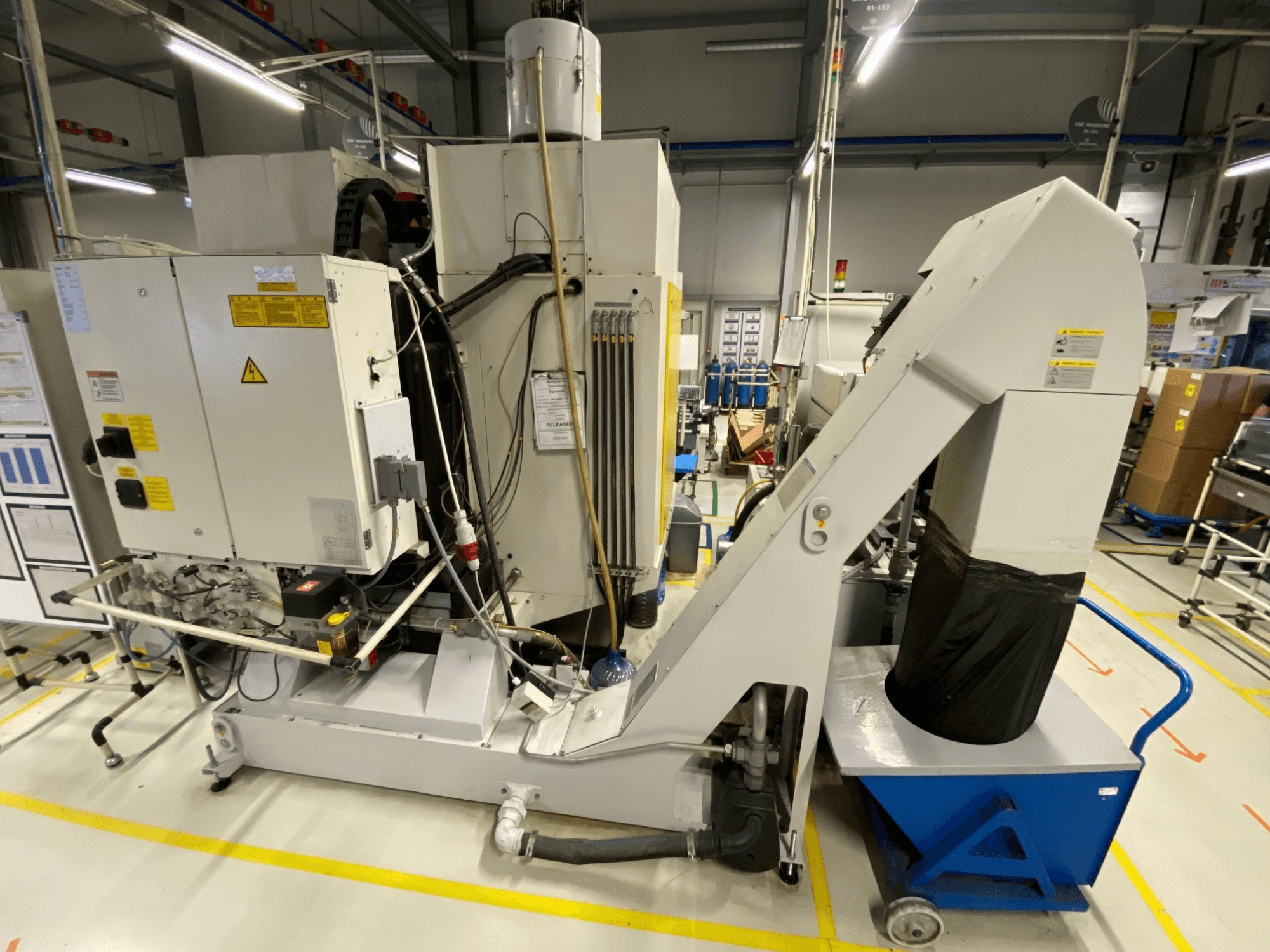

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Verfahrwege und Geschwindigkeiten

• Eilgang (X/Y/Z): 48 m/min

• Vorschubgeschwindigkeit (X/Y/Z): 1–15.000 mm/min

• Störradius: 380 mm

• Abstand von Spindelspitze zu Tisch: 350–680 mm

• Konfiguration: 4 Achsen

• B-Achse: 0–360°

Tisch

• Spannbereich: 850 × 410 mm

• T-Nuten: 3

• T-Nut-Breite: 14H14 mm

• T-Nut-Abstand: 125 / 250 mm

• Tischhöhe ab Boden: 815 mm

• Max. Werkstückgewicht: 250 kg

Spindel

• Spindellagerdurchmesser: 50 mm

• Max. Drehmoment: 35 Nm (100 % Dauerbetrieb)

Werkzeugmagazin

• Stationen: 21

• Max. Werkzeugdurchmesser: 80 mm

• Max. Werkzeuglänge: 200 mm

• Werkzeugspannkraft: 2.200 N

• Max. Werkzeuggewicht: 2 kg/Werkzeug

• Gesamtmasse der Werkzeuge: 23 kg

Zerspanungsleistung

• Max. Zerspanungsleistung: 600 cm³

• Max. Bohrdurchmesser: 20 mm

• Max. Gewindeschneiden: M16

Vorschubkräfte

• X-Achse: 2.700 N

• Y-Achse: 2.700 N

• Z-Achse: 5.400 N

Elektrisch

• Spannung/Frequenz: 400 V / 50 Hz

• Anschlussleistung: 22 kVA

• Leistungsbedarf: 17,6 kW

Verfügbare Einheiten und Laufzeiten

• Einheit 1

  • FANUC-Seriennummer: P182ZL013

  • STAMA-Seriennummer: KMM 021.1705

  • Betriebszeit: 400 h 20 min 5 s

• Einheit 2

  • FANUC-Seriennummer: P1827L014

  • STAMA-Seriennummer: KMM 021.1704

  • Betriebszeit: 29.444 h 47 min 12 s

Zusatzausstattung

• KNOLL KF 200/950 Kühlaggregat

  • Einheit 1 Seriennummer: 1347674

  • Gerät 2 Seriennummer: 1347675

• KNOLL 300 K-1 Späneförderer

  • Einheit 1, Seriennummer: 1347673

  • Einheit 2, Seriennummer: 1347676
