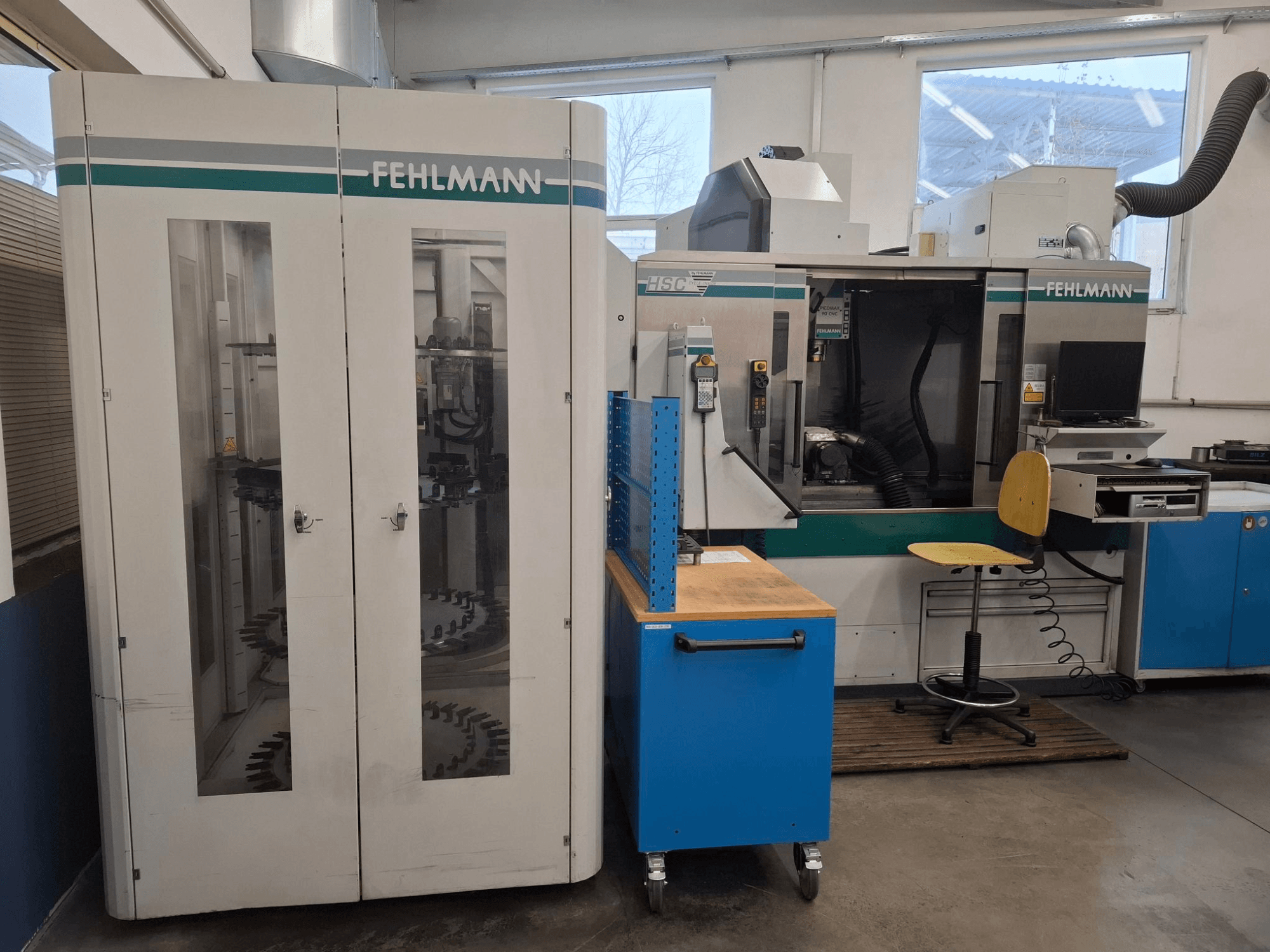

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Tischgröße: 1260 × 490 mm

Zusatzausstattung

• inkl. EROWA Robot Multi-Automatisierung

• Position 20 (Artikelnummer 3391-176): 1 Stk. Heidenhain iTNC 530M mit Kontursteuerung (Standard-Basisausführung) Position 30 (Artikelnummer 3360-181): 1 Stk. Software-Option 1 für iTNC 530M (Bearbeitung mit Drehtisch in mm/min, Programmierung von Konturen auf der Zylinderfläche, Schwenken der Bearbeitungsebene, einschließlich Kreisinterpolation in 3 Achsen) Position 40 (Artikelnummer 3360-182): 1 Stk. Software-Option 2 für iTNC 530M (3D-Bearbeitung: sanfte Bewegungen, 3D-Werkzeugkorrektur, TCPM, 5-Achsen-Linearinterpolation, Splines, Satzverarbeitungszeit 0,5 ms) Position 50 (Artikelnummer 3391-211): 1 Stk. Standard-Spannsystem Position 60 (Art.-Nr. 3390-220): 1 Stk. Maschinentisch 1260 × 490 mit 9 T-Nuten 12H8, Abstand 50 mm, Position 70 (Artikelnummer 3391-240): 1 Stk. Werkzeugwechselsystem mit 28 Magazinfächern HSK-E50, Position 80 (Artikelnummer 3390-270): 1 Stk. Seitenverkleidung des Bearbeitungsbereichs aus Edelstahlblech, mit weit öffnenden Schiebetüren an der Vorderseite und Polycarbonat-Scheiben. Inkl. 2 Anti-Stroboskop-Leuchten. Rechte Seitentür mit manueller oder optionaler automatischer Öffnung. Position 90 (Artikelnummer 3390-272): 1 Stück. Rechte Seitentür mit Fenster, abschließbar. Position 100 (Artikelnummer 3390-275): 1 Stück. Automatische Einhausungstür links zu P90 für die Werkstückbeladung. Inkl. 2 Pneumatikzylinder, Führungen, Steuerventil und Steuerkreis für die CNC-Steuerung. Position 110 (Artikelnr. 3390-288): 1 Stk. Vollverkleidung des Bearbeitungsbereichs nach oben hin (32/28 Werkzeuge), mit abschließbarer Aussparung für den Beladekran. Position 120 (Artikelnummer 3360-506): 1 Stk. Erweiterte Energiesparfunktion über elektronische Zeitschaltuhr. Automatische Umschaltung der Maschinenantriebe in den Standby-Modus nach Abschluss von NC-Programmen und Neustart der Anlage. Position 130 (Artikelnummer 3360-842): 1 Stk. Ölnebelabsaugsystem für den Bearbeitungsbereich. Position 140 (Artikelnummer 3390-851): 1 Stk. Standard-Kühlmittelsystem 3 bar / 30 l/min mit 2 Tauchpumpen, Späneschublade, zusätzlichem Feinspänefilter-Einsatz und Streckgitterfilter. Kühlmitteltank mit 240 l Fassungsvermögen. Position 150 (Artikelnummer 5130-101 Special): 1 Stück Vorbereitung für ein Minimalmengenschmiersystem. Schläuche durch den Maschinenkopf zur Spindel verlegt. Umschaltbar über M-Funktionen. Position 160 (Artikelnummer 3363-872): 1 Stück 3D-Tastsystem Renishaw MP 40 inkl. Spindeleinsatz HSK E50, Taststift Ø 6 mm, drahtlose Signalübertragung über Infrarotsystem. Selbstkalibrierend mit 360°-Abstastung. Position 170 (Artikelnr. 3390-877): 1 Stk. Lasersystem NT zur hochpräzisen Messung und Überwachung von Werkzeugen D 0,15 bis 63 mm. Zyklusgestützte Messung von Durchmesser und Länge sowie der Konturstabilität. Beinhaltet die automatische Ausrichtung und Überprüfung des CNC-Werkzeugtisches. Position 180 (Artikelnummer 3360-918): 1 Stück FEHLMANN HSC-Einstellungen (Zyklus 327) zur dynamischen Optimierung digitaler Achsantriebe. Position 190 (Artikelnummer 4875-114): 1 Stück automatische CNC-Dreh- und Schwenkeinheit ATS 160 CNC-SDKD--ITSPC in digitaler Ausführung mit Erowa-Schnellspannfutter ITS Power Chuck. Zentrierhöhe: 160 mm. Schwenkbereich: +18° bis -5°. Max. Werkstückdurchmesser: 300 mm. Max. Werkstückgewicht: 50 kg. Spanndrehmoment der Schwenkachse: 1000 Nm. Spanndrehmoment der Schwenkachse: 600 Nm. Gewicht: 110 kg. Position 200 (Artikelnummer 3390-714): 1 Stk. Maschinenseitige Vorbereitung für die Montage einer CNC-Schwenk- und Indexiereinheit ATS 160 CNC-D an einer Fehlmann Picomax 90 CNC. Position 210 (Artikelnummer 4875-787): 1 Stück. Kurzer Testdorn (60 mm) zur Überprüfung des Gerätnullpunkts. Position 220 (Artikelnummer 4875-876): 1 Stück Erhöhung für Lasermesssystem. Position 230 (Artikelnummer 4875-950): 1 Satz Befestigungsmaterial für Tisch mit T-Nuten 12 mm. Werkstückhandhabungssystem EROWA Robot Multi (ERM): Position 240 (Artikelnummer 5209-010): 1 Stk. EROWA Robot Multi Werkstückhandhabungssystem mit kombinierbaren Magazinen für die Palettentypen ITS50, Holder 72, ITS148, UPC. Position 250 (Artikelnummer 5209-020): 1 Stk. Greiferarm RCS I feststehend. Position 260 (Artikelnummer 5208-031): 1 Stück Pneumatikeinheit zur Steuerung des Spannfutters Nr. 1 auf Maschinentisch Nr. 1. Position 270 (Artikelnummer 5209-040): 1 Stk. Greifer RCS für ITS 50. Position 280 (Artikelnummer 5209-100): 4 Stk. Magazinplatte für ITS 50, Halter 72, senkrecht, max. 6 Platten à 30 Elektrodenhalter, empfohlene max. Werkstückgröße: ca. 100 x 100 x 200. Position 290 (Artikelnummer 5201-150): 1 Stk. Ausrichtpalette ITS 115. Position 300 (Artikelnummer 3390-295): 1 Stk. Roboter-Montagestruktur mit Verkleidungsblechen, Auffangwanne und Kabelsatz. Position 310 (Artikelnummer 5220-001): 1 Stück FEHLMANN Milling Center Manager (MCM) Version 5 für Bearbeitungszentren mit automatischer Werkstückbeladung. Inkl. PC-Hardware mit Windows XP. Position 320 (Artikelnummer 5220-803): 1 Stk. Bedienkonsole MCM mit abschließbarer Tastaturschublade und Halterung für 4 Werkzeuge HSK50. HSC-Maschinenzubehör-Set HSK-E50: Position 330 (Artikelnummer 8079-002): 1 Stk. Kalibrierungsstift 12/10 mm. Position 340 (Artikelnummer 8520-000): 1 Stk. Kegelreiniger HSK 50. Graphitstaub-Absaugsystem: Position 350 (Artikelnummer 5002-001): 1 Stk. Industrielles Absaugsystem für Graphitstaub Typ 16.2.5, automatisch. Saugturbine 3,1 kW, Nennluftdurchsatz 1'680 m³/h, schallgedämmt auf 75 dBA, 100-l-Tank. Position 360 (Artikelnummer 5002-011): 1 Stück, 1 Absaugstelle rechts, Rohrleitung 100 mm. Position 370 (Artikelnummer 5002-090 Spezial): 1 Stück, Absaugstelle zur manuellen Reinigung des Bearbeitungsraums. Position 380 (Artikelnummer 3390-565): 1 Stück Schaltschrank-Kühleinheit für PICOMAX 90.
