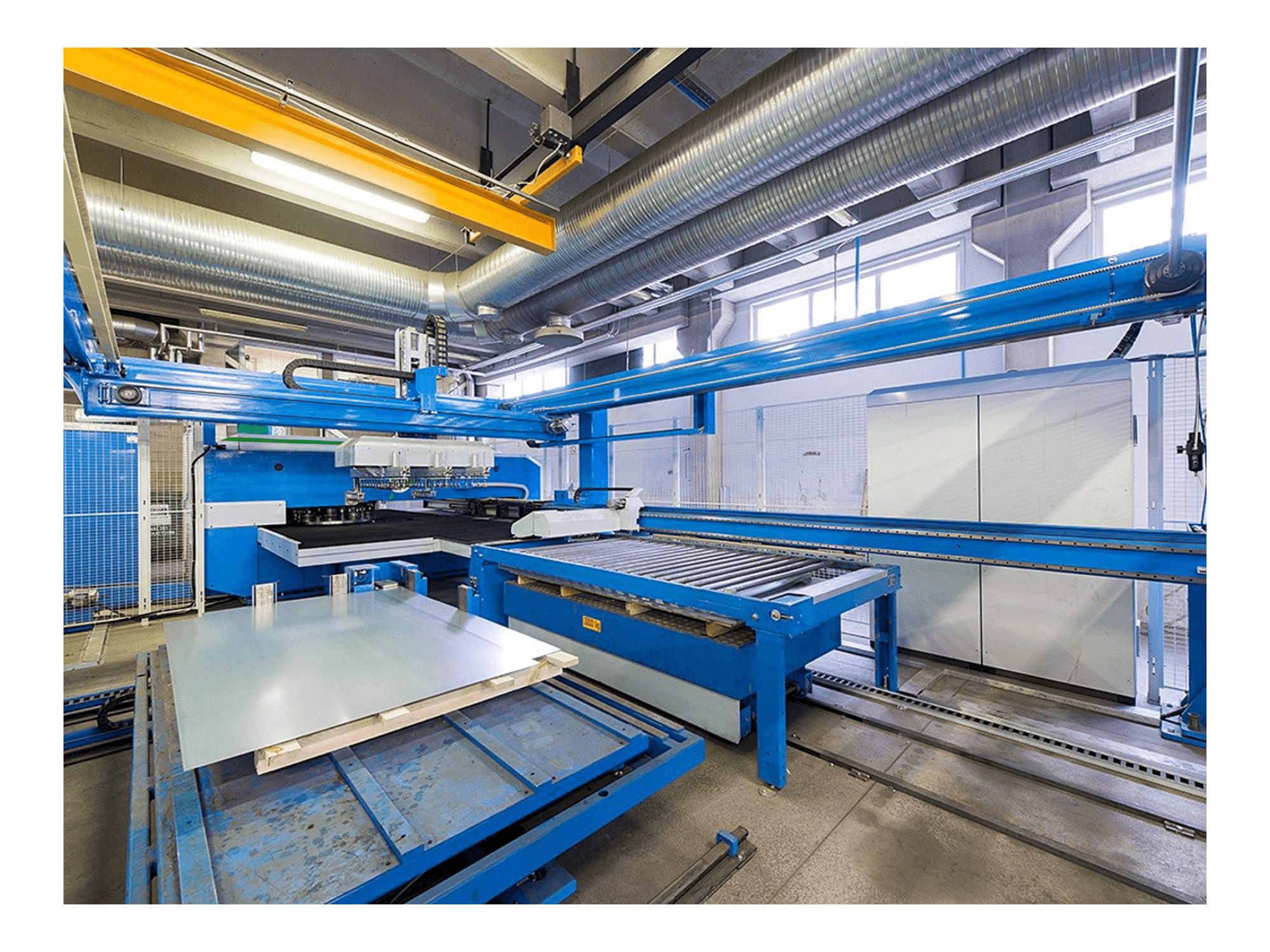

Finn-Power - E 5 LuiEE-PUN-FIN-2005-00001

Maschinenvorteile

Qualitative Maschinenvorteile

• Guter betriebszustand
• Stanzgeschwindigkeit, max. Schneiden mit schere (1... 3 mm) - 480 min-1 25 mm zwischen den löchern - 310 min-1 250 mm zwischen den löchern - 140 min-1
• Stanzgenauigkeit: lochmittenabweichung (x/y-achse), max. - 0. 1 mm abweichung des abstandes zwischen den lochmitten (x/y-achse), max. - ±0. 05 mm winkelabweichung (cnc-index-werkzeug), max. - ±0,1°

Technische Maschinenvorteile

• Stanzen - elektrischer servomotor
• Die länge des hubes des kolbens beim stanzen - mit automatischer automatisierung
• Die tiefe des hubs beim gießen - programmierbar in schritten von 0. 001 mm
• Umformhublänge programmierbar in 0,001 mm-schritten
• Werkzeugrevolver: die anzahl der stationen im revolver - 20 stück.
• Werkzeug - dicker revolver stanzdurchmesser-max. 89 mm die geschwindigkeit der pistole ist 30 rad/min. Die werkzeugwechselzeit beträgt 1-3 sekunden.
• Das index-werkzeug: anzahl der index-stationen, max. Standard - 2 stk. (max. 10 stk. ) stanzdurchmesser, max. - 89 mm werkzeugdrehzahl, max. - 58 rad/min.
• Umformzylinder: obere umformkraft-200 kn die höhe des matrizenhubs beim umformen ist in schritten von 0,001 mm (max. 12 mm) programmierbar
• Blechklemmen: pneumatische klemmen - 3 stk. Blechgröße, max. (x/y) - 2530/1270 mm
• Achsgeschwindigkeit (x-achse), max. - 80 m / min, achsgeschwindigkeit (y-achse), max. - 60 m / min

Maschinenhistorie

Materialstärke

0. 5 - 8 mm

Materialart

Stahl
