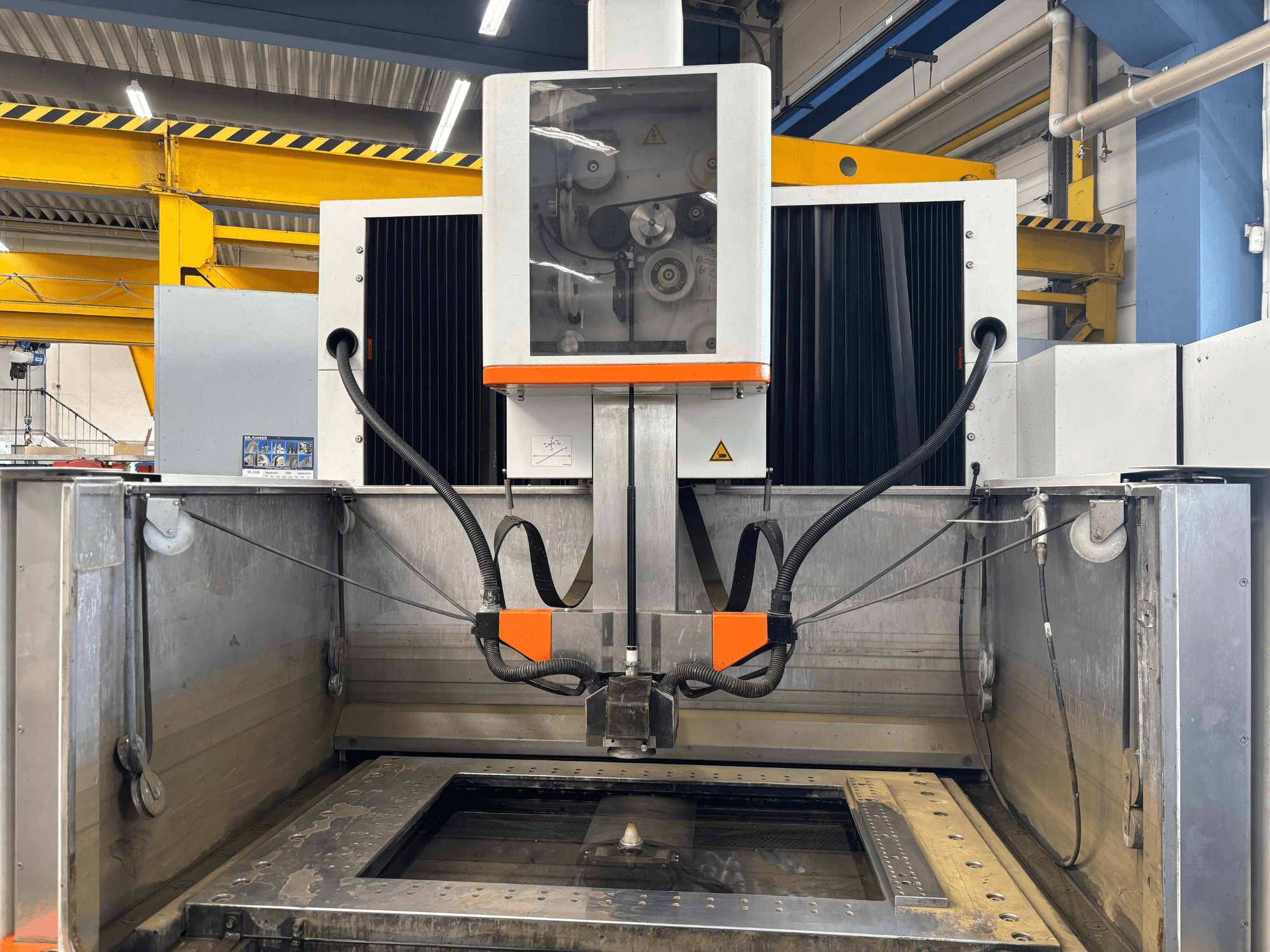

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2017-00001

- Gesamtabmessungen (L x B x H): 2670 x 2870 x 2645 mm

- Gesamtgewicht ohne Dielektrikum: 6300 kg

- Gesamtgewicht mit Dielektrikum: 8040 kg

- Maximaler Geräuschpegel: 76 dB

- Schiebetür: Ja

- Abmessungen des Arbeitstisches: 1240 x 800 mm

- Max. Werkstückabmessungen: 1450 x 900 x 510 mm

- Maximales Werkstückgewicht: 3000 kg

- Max. dielektrische Höhe: 520 mm

- Verfahrweg der Achsen X, Y, Z: 800 x 550 x 510 mm

- Verfahrwege der Achsen U, V: 800 x 550 mm

- Konuswinkel / Höhe: ±30°/510 mm (Option ±45°/510 mm)

- Konusschnitt-Kit: Kit für 45°-Konusschnitt

- Messauflösung X, Y, U, V, Z: 0,05 µm

- Achsgeschwindigkeit: 0...3000 mm/min

- Dielektrikum: Entionisiertes Wasser

- Gesamtvolumen des Dielektrikums: 1700 L

- Temperaturregelung des Dielektrikums: Automatische Einstellung ±1 °C

- Filterpatronen: 4

- Kühlsystem: Wasser/Wasser-Wärmetauscher

- Drahtdurchmesser: Ø 0,2...0,33 mm

- Standard-Drahtführungen: Geschlossene Führungen Ø 0,25 mm

- Drahtführungssatz: Taper Expert Ø 0,250 mm (für CUT X00/FI X4)

- Automatischer Einfädelvorgang: Ja

- Zulässiges Spulengewicht: 8–25 kg

- Generatortyp: CLEANCUT

- Dreiphasige Eingangsspannung: 380/400 V ±10 %

- Netzfrequenz: 50 oder 60 Hz

- Maximale / erforderliche Leistung: 12 kVA

- Minimale Oberflächenrauheit: Ra 0,2 µm (Hartmetall) / 0,28 µm (Stahl)

- Benutzeroberfläche: AC CUT HMI

- Betriebssystem: Windows XP

- Display: 15-Zoll-LCD

- Anschlussmöglichkeiten: E-Connectivity, Ethernet, USB

- Umgebungstemperatur im Betrieb: 15...30 °C (20 ± 1 °C für optimale Präzision)

- Maximale relative Luftfeuchtigkeit: 40…80 %

- Druckluft: 6–7 bar
