Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

Name: Gildemeister SPEED 32/10 linear
Brand: Gildemeister
SKU: IT-TUR-GIL-2008-00002
Price: 74000 EUR
Availability: InStock

74.000 €

GINDUMAC Preis

(Ex works)

Erhalten Sie ein offizielles Angebot

Maschine besichtigen

gegenangebot abgeben

PDF Herunterladen

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
➤ Gebrauchte Gildemeister SPEED 32/10 linear | Drehen

In Originalsprache anzeigen

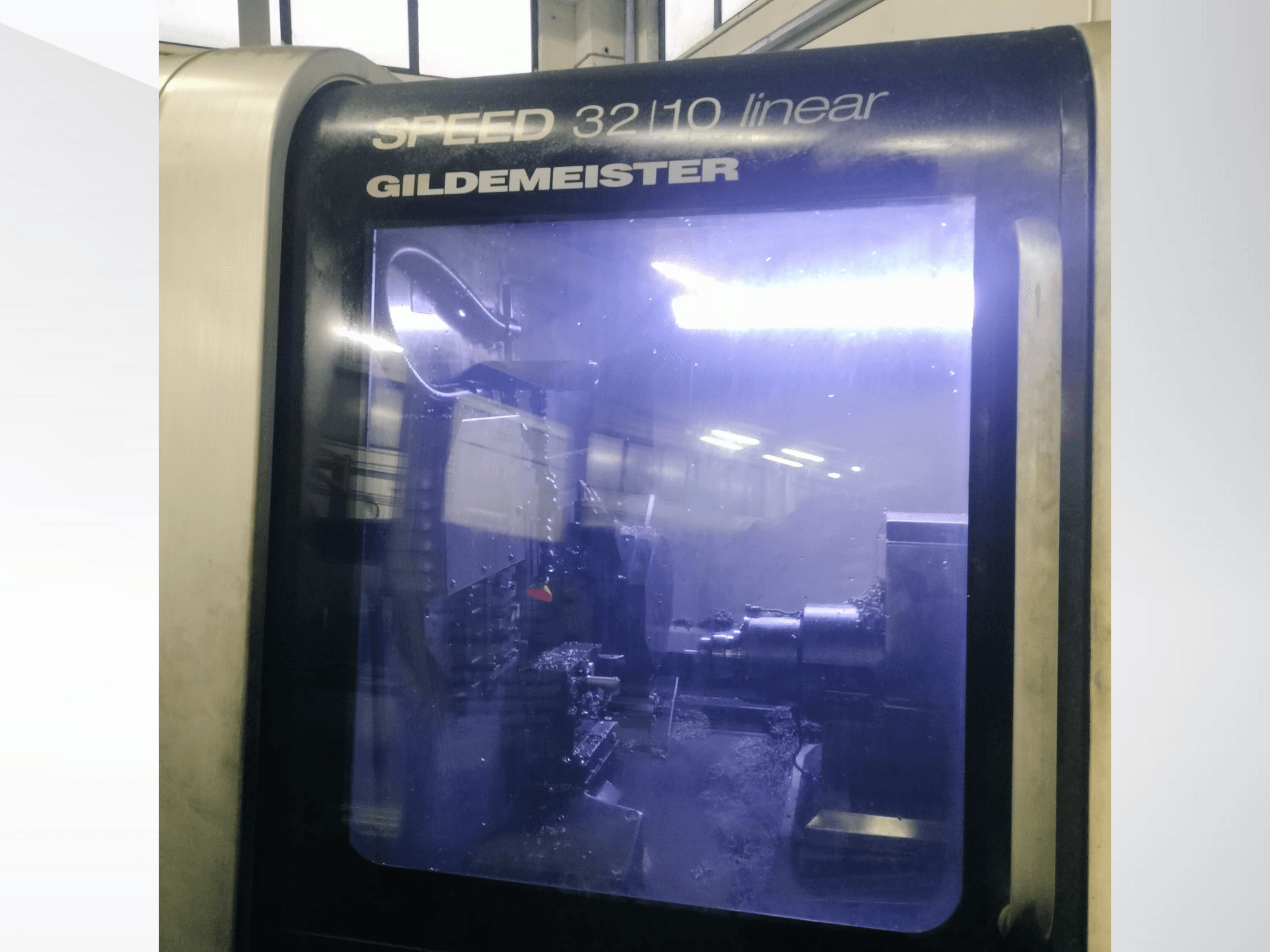

Diese 4-Achsen Gildemeister SPEED 32/10 linear wurde im Jahr 2008 hergestellt. Sie verfügt über eine CNC-Steuerung Fanuc 310iS, eine Hauptspindel mit einem Stangendurchlass von 33 mm und eine maximale Drehzahl von 8.000 U/min. Die Maschine bietet robuste Multitasking-Fähigkeiten mit insgesamt 16 angetriebenen Werkzeugstationen und einem Revolver für eine effiziente Bearbeitung. Wenn Sie auf der Suche nach hochwertigen Drehbearbeitungsmöglichkeiten sind, sollten Sie die Gildemeister SPEED 32/10 Maschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Informationen.

Übersicht

Hersteller: Gildemeister
jahr: 2008
MODELL: SPEED 32/10 linear
anwendungstyp: Drehen
Standort: Italien
maschinentyp: Horizontal-Drehmaschine
Marke Steuergerät: FANUC

Technische Daten - Gildemeister SPEED 32/10 linear

Steuerung

Steuerungsmarke: FANUC
Steuerungsmodell: Fanuc 310

Zusätzliche Informationen

CNC: Fanuc 310iS
Schalttafel-Typ: SlimLine
Bildschirm: 15" TFT Farbe
Gesteuerte Spindeln (einschließlich C-Achsen): 2
Gesteuerte Achsen: 8
Kanäle: 3
Stangenkapazität: 33 mm (36 mm max)
Innendurchmesser des Zugrohrs: 46 mm
Maximale Drehzahl: 8000 U/min
Nenndrehmoment (S1): 24 Nm
Nennleistung (S1): 5,5 kW
Innendurchmesser des Zugrohrs: 38 mm
Maximale Drehzahl: 8000 U/min
Nenndrehmoment (S1): 9,4 Nm
Nennleistung (S1): 3,7 kW
Achse X1
- Verfahrweg: 50 mm
- Höchstgeschwindigkeit: 40 m/min
- Maximale Beschleunigung: 10 m/s²
- Nennschubkraft (S1): 1200 N
Achse Y1
- Verfahrweg: 350 mm
- Maximale Geschwindigkeit: 30 m/min
- Maximale Beschleunigung: 5 m/s²
- Nennschubkraft (S1): 5000 N
Achse Z1
- Verfahrweg: 320 mm
- Höchstgeschwindigkeit: 40 m/min
- Maximale Beschleunigung: 5 m/s²
- Nennschubkraft (S1): 2500 N
Achse X2
- Verfahrweg: 310 mm
- Höchstgeschwindigkeit: 40 m/min
- Maximale Beschleunigung: 5 m/s²
- Nennschubkraft (S1): 2500 N
Achse Z2
- Verfahrweg: 320 mm
- Höchstgeschwindigkeit: 40 m/min
- Maximale Beschleunigung: 5 m/s²
- Nennschubkraft (S1): 2500 N
Achse X3
- Verfahrweg: 80 mm
- Höchstgeschwindigkeit: 40 m/min
- Maximale Beschleunigung: 5 m/s²
- Nennschubkraft (S1): 1200 N
Achse Y3
- Verfahrweg: 60 mm (±30 mm)
- Höchstgeschwindigkeit: 18 m/min
- Maximale Beschleunigung: 5 m/s²
- Nennschubkraft (S1): 5000 N
Achse Z3
- Verfahrweg: 150 mm
- Höchstgeschwindigkeit: 40 m/min
- Maximale Beschleunigung: 5 m/s²
- Nennschubkraft (S1): 2500 N
Revolver
- Stationen insgesamt: 16
- Feste externe Werkzeuge: 8
- Größe der Werkzeugschäfte: 16×16 mm
- Angetriebene Werkzeugstationen: 16
- Spannzangen-Typ: ESX/ER 20
- Maximale Antriebsdrehzahl: 5000 U/min
- Nenndrehmoment (S1): 4,8 Nm
- Nennleistung (S1): 1,5 kW
Werkzeuge
Werkzeughalter Schlitten 1
- Stationen insgesamt: 10
- Feste externe Werkzeuge: 6
- Größe der Werkzeugschäfte: 16×16 mm
- Angetriebene Werkzeuge: 4
- Spannzange Typ: ESX/ER 20
- Maximale Antriebsdrehzahl (GEO 7-9): 5000 U/min
- Nenndrehmoment (S1): 2,19 Nm
- Nennleistung (S1): 0,55 kW
- Sekundär angetriebene Drehzahl (GEO 8-10): 3333 U/min
- Nenndrehmoment (S1): 3,28 Nm
- Nennleistung (S1): 0,55 kW
Rückseite Arbeitsschlitten
- Stationen insgesamt: 4 + 2
- Interne feste Werkzeuge: 3
- Durchmesser der Werkzeughalter: 25 mm
- Externe feste Werkzeuge: 1
- Angetriebene Stationen: 2
- Spannzange Typ: ESX/ER 16
- Maximale Antriebsdrehzahl: 6000 U/min
- Nenndrehmoment (S1): 1,75 Nm
- Nennleistung (S1): 0,55 kW
Medien

Schmierungssystem
- Tankinhalt: 2,9 l
- Betriebsdruck: 30 bar
- Stoppzeit: 7 Minuten
- Betriebszykluszeit: 30 Sekunden
- Schmierstoff-Typ: Castrol Magna BD 68
Pneumatisches System
- Minimaler Betriebsdruck: 5 bar
- Maximaler Betriebsdruck: 6 bar
- Verbrauch: 60 NL/min

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
