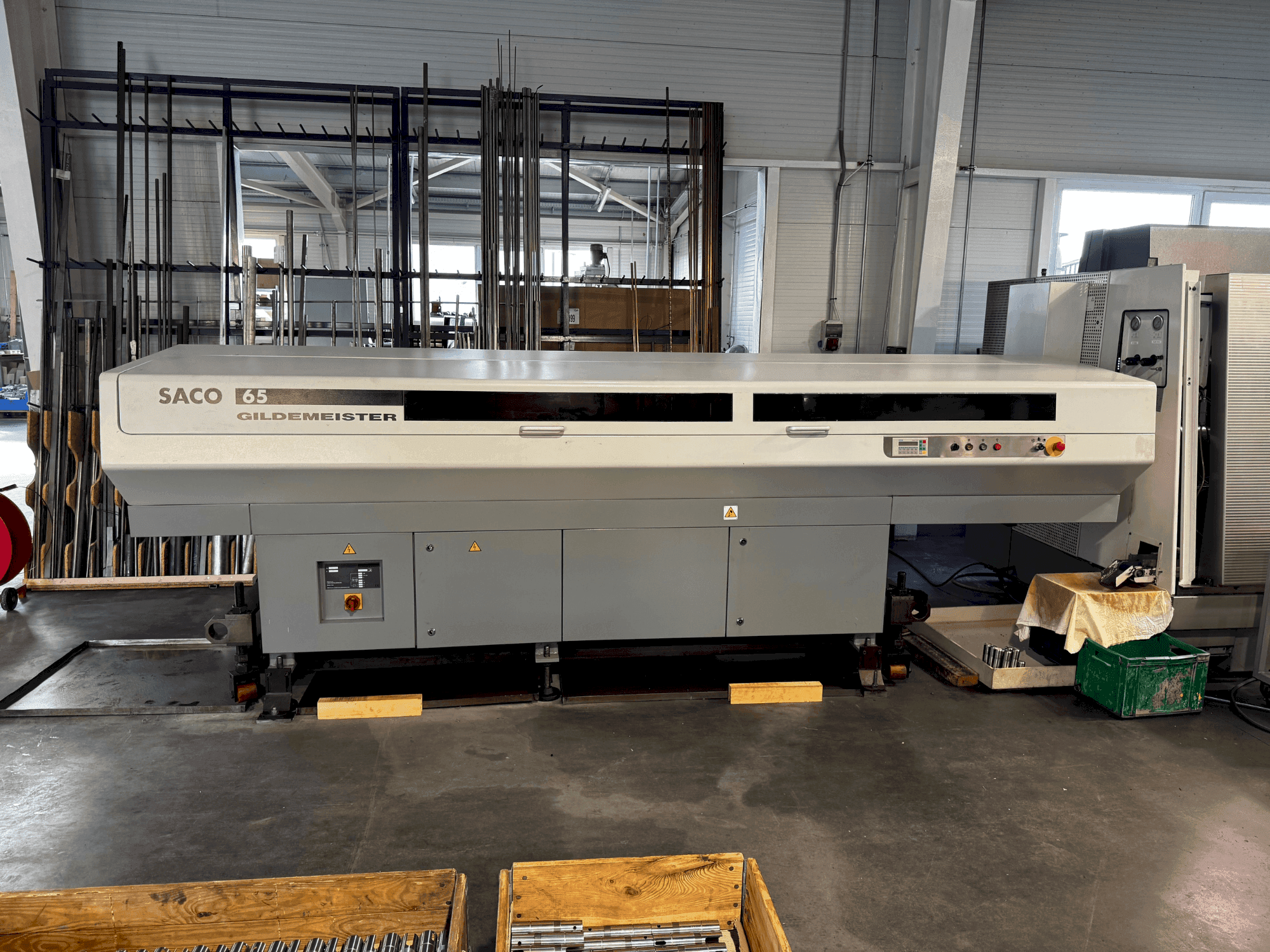

Gildemeister - CTX 420 V6 LinearHU-TUR-GIL-2006-00001

Zusätzliche Ausrüstung

• - Hydraulik Kapazität: 10 Liter / Druck für Spannvorrichtung, Reitstock: 10-60 bar / Kühlmittel System Kapazität: 210 Liter / Fördermenge bei 6 bar: 20 l/min

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Anschlussleistung: 50 kva / netzspannung: 400 v / absicherung (träge/vde 0100): 80 a / spannungsschwankung bei 400 v: +6% / -10%
  • - Max. Leistung (100% ed): 4. 9 kw / max. Drehmoment (100% ed): 10. 5 nm / max. Drehzahl: 4500 u/min
  • - Abmessungen der maschine (l/b/h): 4890 / 2460 / 2080 mm / gewicht (kg): 6500 kg
  • - Max. Schwenkdurchmesser: 680 mm/ schwenkdurchmesser über x-schlitten: 565 mm / max. Drehdurchmesser: 324 mm / max. Länge der drehung: 600 mm
  • - Anzahl der werkzeuge: 12 / schaft-Ø nach vdi 69880: 40 mm / werkzeughalter: radialwerkzeughalter sw 320 / anzahl der angetriebenen werkzeuge: 12
  • - Pumpenleistung: 2. 2 kw
  • - Technische daten, maschine mit gegenspindel / hauptspindel / spindelnase/flachflansch: 170h5 mm / stangendurchlass: 65 mm / spindel-Ø vorderlager: 120 mm / spindelbohrung: 79 mm / spannfutter: 200 / 250 mm / antriebsleistung s1 (100% ed): 25 kw / drehzahlbereich: 1-5000 u/min / drehmoment s1 (100% ed): 270 nm / c-achse (hauptspindel): drehzahl: 1-900 u/min, haltemoment: 250 nm, teilungsgenauigkeit: 0. 025° / gegenspindel / spindelnase/flansch: 140h5 mm / spindel Ø vorderes lager: 160 mm / spindelbohrung: 42 mm / spannfutter: 160 mm / antriebsleistung s1 (100% ed): 7. 5 kw / drehzahlbereich: 1-1500 u/min / drehmoment s1 (100% ed): 160 nm / c-achse (gegenspindel): drehzahl: 1-250 u/min, haltemoment: 120 nm, teilungsgenauigkeit: 0. 025°
  • - Arbeitsplatzbezogener dauerschalldruckpegel / nach din 45635 teil 1-04. 85 (iso 3740-1980), gemessen: 77 db(a) / beim schneiden: 78 db(a) / im ruhezustand: 78 db(a) / querschlitten x/y/z / verfahrweg x: 185 mm / verfahrweg z: 635 mm / kugelumlaufspindel x (dxh): 40x15 mm / kugelumlaufspindel z (dxh): 40x5 mm / eilganggeschwindigkeit x/y/z: 60 / 15 / 45 m/min / schubkraft x/y/z: 3. 5 / 7 / 7 kn / gegenspindelweg / verfahrweg z2: 666 mm / eilganggeschwindigkeit z2: 45 m/min / kugelumlaufspindel z2 (dxh): 40x15 mm
