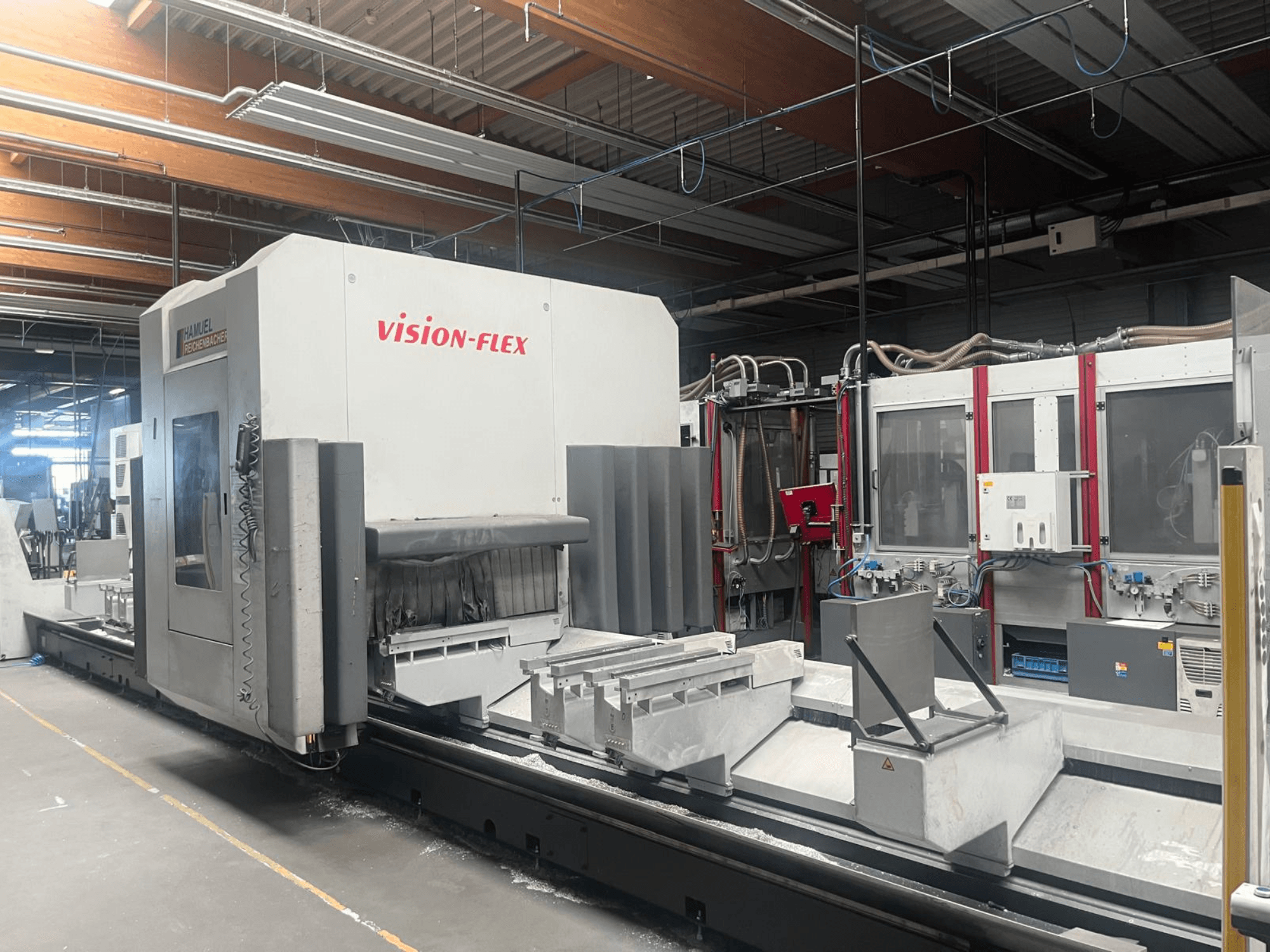

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Anzahl der Achsen: 5-Achsen (C-Achse ±360°, B-Achse ±180°)

• Verfahrweg der X-Achse: 8.060 mm

• Y-Achsen-Verfahrweg: 1.210 mm (+ 400 mm Wechselhub)

• Z-Achsen-Verfahrweg: 760 mm

• Eilganggeschwindigkeiten der Achsen: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Achsbeschleunigung: 6 m/s²

• Spindeldrehzahl: Bis zu 24.000 U/min

• Leistung der Hauptspindel: 15 kW (S1 Dauerbetrieb), 18 kW (S6 max.)

• Spindeldrehmoment: 14,3 Nm (S1), 17,2 Nm (S6)

• Spindel-Werkzeughalter: HSK-F63

• Max. Werkzeuglänge / -gewicht: 240 mm / 6 kg

• Werkzeugwechsler: 20-fach-Scheibenwechsler (automatisch)

• mit 19"-TFT-Display und HT-2-Handterminal

• Versorgungsspannung: 400 V (3~ ±10 %, 50 Hz)

• Nennstrom: 90 A

• Eingangssicherung: 100 A (Ic < 17 kA)

• Steuerspannung: 24 V DC

• Gesamtleistung: 45 kW

• Druckluftversorgung: min. 7 bar, ca. 1.000 NL/min

• Schmiersystem: Automatisches Zentralschmiersystem (3 l Fettkapazität) + Minimalmengenschmierung (MQL) mit 3-l-Tank

• Maschinengewicht: 10.000 kg

• Maschinenabmessungen (Stellfläche): ca. 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Zusatzausstattung:

• LEHMANN-Späneförderer, manuelle EATON-Hängesteuerung, pneumatisch verstellbare Profilspannblöcke (8 Träger), 2-Kanal-Steuerungskonfiguration für gleichzeitiges Einrichten und Bearbeiten
