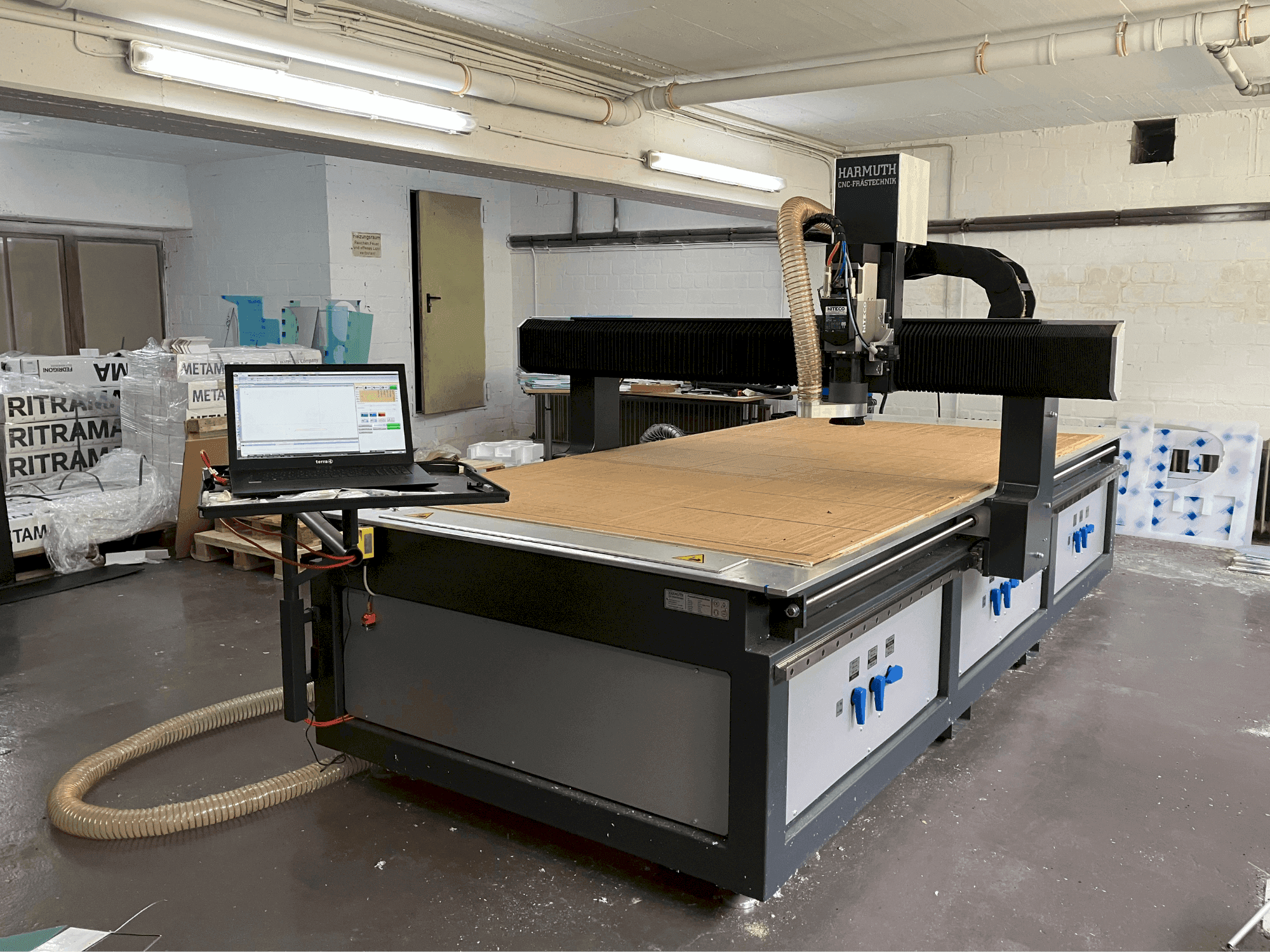

HARMUTH - F+3000DE-MIL-HAR-2020-00001

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Spindeldrehzahlbereich: 300 - 24vibrationsfreies fräsen, schrittmotorantriebssystem, automatikfunktionen in der steuerungssoftware qualitative maschinenvorteile: punktlaser für nullpunktanfahrt, optische passermarkenerkennung,000 u/min /spindelmotorleistung: 3. 8 kw /werkzeugkegel: sk30
  • - Vibrationsfreies fräsen, schrittmotorantriebssystem, automatikfunktionen in der steuerungssoftware / qualitative maschinenvorteile: punktlaser für nullpunktanfahrt, optische passermarkenerkennung

Zusätzliche Informationen

• - -Außenmaße: Länge = 3760 + Bedieneinheit 1200mm, Breite 2500mm, Höhe 2000mm. Maschinenbasis ist komplett aus Stahl Portal aus schwerem Aluminiumprofil (40KG/m) für Vibrationen -freies Fräsen Der Antrieb erfolgt über Kugelumlaufspindeln (20x20mm X/Y und 16x5mm für die Z-Achse) Schrittmotorantriebssystem Positioniergeschwindigkeiten X / Y bis zu 12m/min , Z 6m/min Die Steuerelektronik ist in einem Stahlschrank direkt an der Maschine installiert Der Anschluss an den Rechner erfolgt über EtherCad 2 konfigurierbare Steckdosenausgänge, z.B. Absaugung und Vakuum 1 Steckdose über Hauptschalter Ein und Aus für Steuerrechner der integrierten Absaugführung, Maschinensteuerungssoftware "Penta-Tec" mit sehr einfachen Bedienfunktionen und vielen Automatikfunktionen, Zeichenfunktionen, Konturberechnungen, DXF-, s4m- und G-Code-Import 3D-Bearbeitung, automatische Ebenen- und Fräserzuordnung aus einem DXF Nivelliertaster zur Höhenvermessung des Tisches (Maschinentischkorrektur) Taster zur automatischen Werkzeugvermessung, Vakuumtisch In eine Aluminium-Gussplatte wird in verschiedenen Bereichen ein 15mm "Schachbrettmuster" gefräst, das über einen Kugelhahn zugeschaltet werden kann. Auf diesen Tisch wird dann eine 5mm MDF-Platte gelegt. Die Luft wird angesaugt, ohne die Platte zu durchbohren ! Ausstattung der Maschine: Frässpindel HITECO PT300 L/4/24 SK30 3,8 kW -300 - 24.000 U/min mit Frequenzumrichter (Drehzahl wird über die Software gesteuert) -kompletter Spannzangensatz Punktlaser zum leichteren Anfahren des Nullpunktes. Industriestaubsauger Harmuth Fräse 3x1200 Watt, 80 Liter, 270mbar Notebook-PC-System für Pentatec-Steuerung Vakuumpumpe - Druckgesteuert 4 kW bis 100Hz, SV 8.190/2-48 -380 mbar ca. 175 m³/h - Pumpensteuerung über Kontaktsensor oder optional über Vakuumüberwachung der Maschinendrehzahl (bei Profi-Serie) - Vorwählbarer Vakuumdruck = Pumpe regelt den Wert solange die Leistung ausreicht (bei Vakuumüberwachung Profi-Serie) - Preis beinhaltet alle Komponenten Werkzeugwechsler 10-fach - für Kegelhalter, fährt pneumatisch aus dem Arbeitsbereich, so dass kein Weg eingeschränkt wird und ein längeres Bauteil durchgeschoben werden kann - inkl. Steuerelektronik, Ventile, Softwareerweiterung und Sicherheitseinrichtungen wie: Abfrage des Frequenzumrichters, ob der Motor steht, Werkzeugwechsler offen, Werkzeugplätze frei oder belegt sind Kegelaufnahmen SK30-ER25 (ER32) für Spannzangen von 3 bis 16mm (20mm, je nach System) Optische Passermarkenerkennung Kamerasystem zur Erkennung von Passermarken und Korrektur der Fräsdaten (Dieses System ist in unserer Software integriert, es wird keine zweite Software installiert) Lieferumfang: Fräsmaschine + Steuerung (PC + Software), Sauger, Kompressor, Vakuumpumpe
