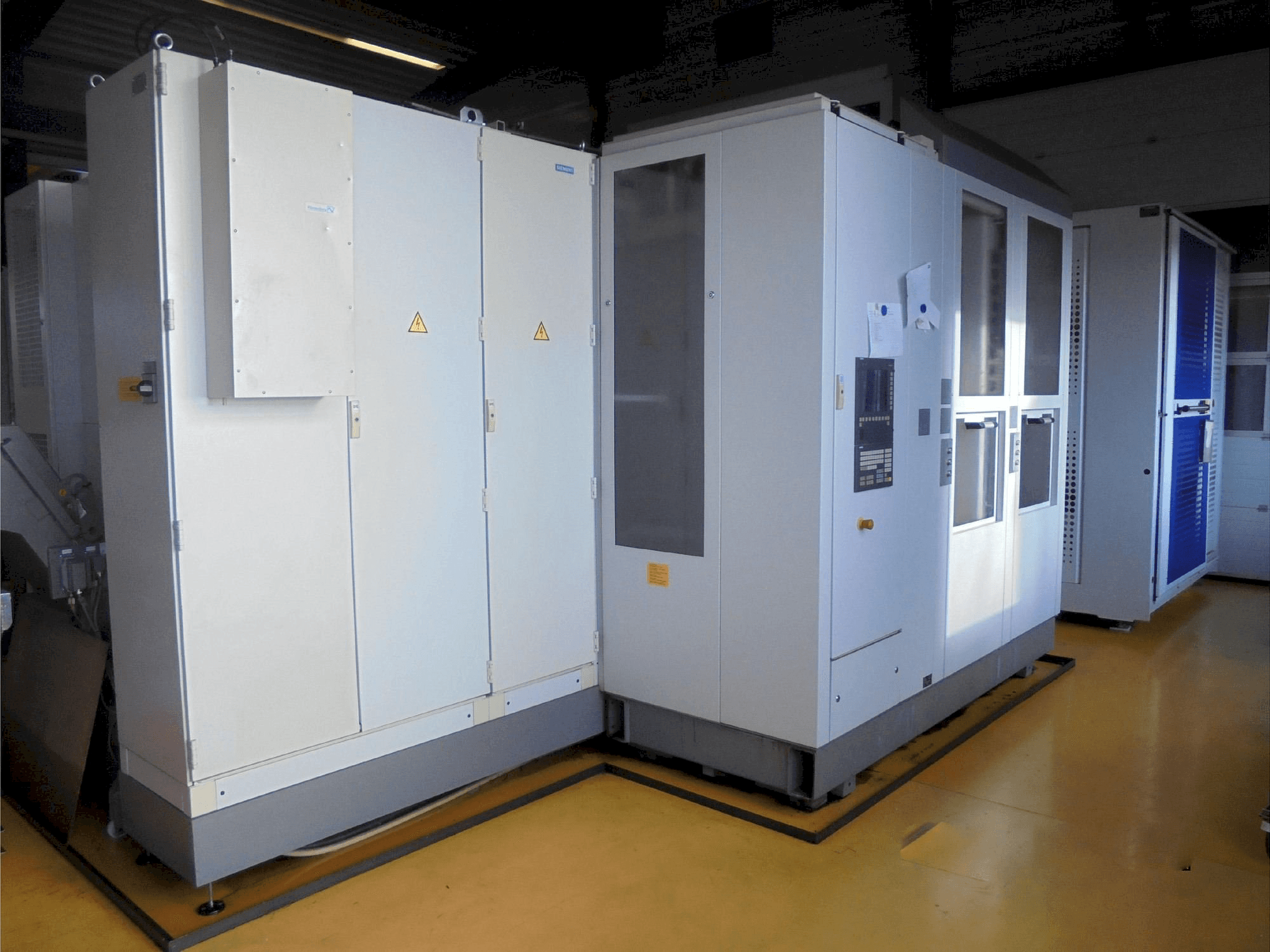

Heckert - HEC500D XXLDE-MIL-HEC-2010-00002

Maschinenvorteile

Qualitative Maschinenvorteile

• Betriebsspannung, dialogsprache deutsch oder englisch, bei bestellung der optionen entfallen die entsprechenden positionen der grundausstattung.
• Farbgebung: hellgrau ral 7035, mausgrau ral 7005, rubinrot ral 3003. Dokumentation in deutsch auf cd-rom
• Steuerung sinumerik 840d
• Das bearbeitungszentrum ist mit einer cnc sinumerik 840d oder de mit integrierter plc ausgestattet. Die steuerung ist in kombination mit den antriebskomponenten simodrive 61d auf maximale bearbeitungsgenauigkeit und hohe produktivität ausgelegt.
• Die wichtigsten funktionen der standardausstattung sind nachfolgend aufgeführt: bedien- und anzeigekomponenten / schnittstellen - flaches bedienfeld mit 15" tft-farbdisplay - at-kompatibler pc als hmi-pcu50 mit windows-bedienoberfläche und folientastatur
• (hmi = human-machine communication), ferndiagnose mit analogmodem und software 1 /
• Maschinenbedienfeld zur bedienung der maschinenfunktionen - usb-schnittstelle am hauptbedienfeld
• Ethernet-schnittstelle 10/100 mbit/s für rj45-stecker
• Cnc-anwenderspeicher 5. 1 mbyte gepuffert für programme und daten
• Handeingabe (mda) und teach ni - einrichtfunktionen (jog) für alle achsen und die frässpindel mit maschinenbedienfeld oder handbedienfeld - ständig aktives diagnosesystem mit fehler- und statusanzeige im klartext - bildschirme zur anzeige oder eingabe von: werkzeugdaten, prozessdaten, daten für späneförderer laufzeitregime, daten für bedienereinfluss, betriebsstundenanzeige servicefunktion für werkzeug- und palettenwechsel werkzeugkorrekturen - werkzeugverwaltung - werkzeugverschleißüberwachung (zeit, stückzahl) - werkzeugradiuskorrektur in der ebene nullpunktverschiebungen - 04nullpunktverschiebungen ej-achse und zusätzliche additive, programmierbare nullpunktverschiebungen - nullpunktverschiebungen programmierbar (rahmen)

Technische Maschinenvorteile

• Werkzeughalter, hohlschaftkegel din 69893 *werkzeugkettenmagazin 60 plätze. 500 x 500 mm
• Vorbereitet für die nachrüstung eines tragbaren elektronischen handrades (im handbedienungspult) *innere kühlmittelzufuhr: kühlmittel durch die mitte der spindel zentrische formanzeige; mechanisch verstellbar; kühlmittelbehälter mit rückspülfilter integriert externe kühlmittelzufuhr: kühlmittel über düsen spindel
• Spülpistole an der spannstation
• Schachtdusche > offene abflüsse
• Späneförderer, kratzer
• Vollständig geschlossene arbeitsraumverkleidung nach uv
• Stückzähler auf dem nc-bildschirm
• Ferndiagnose mit analogem modem
• Computeranschluss über ethernet-schnittstelle
• Palettenfolgebetrieb, Überwachung der werkzeuggeschwindigkeit, betriebsstundenanzeige
