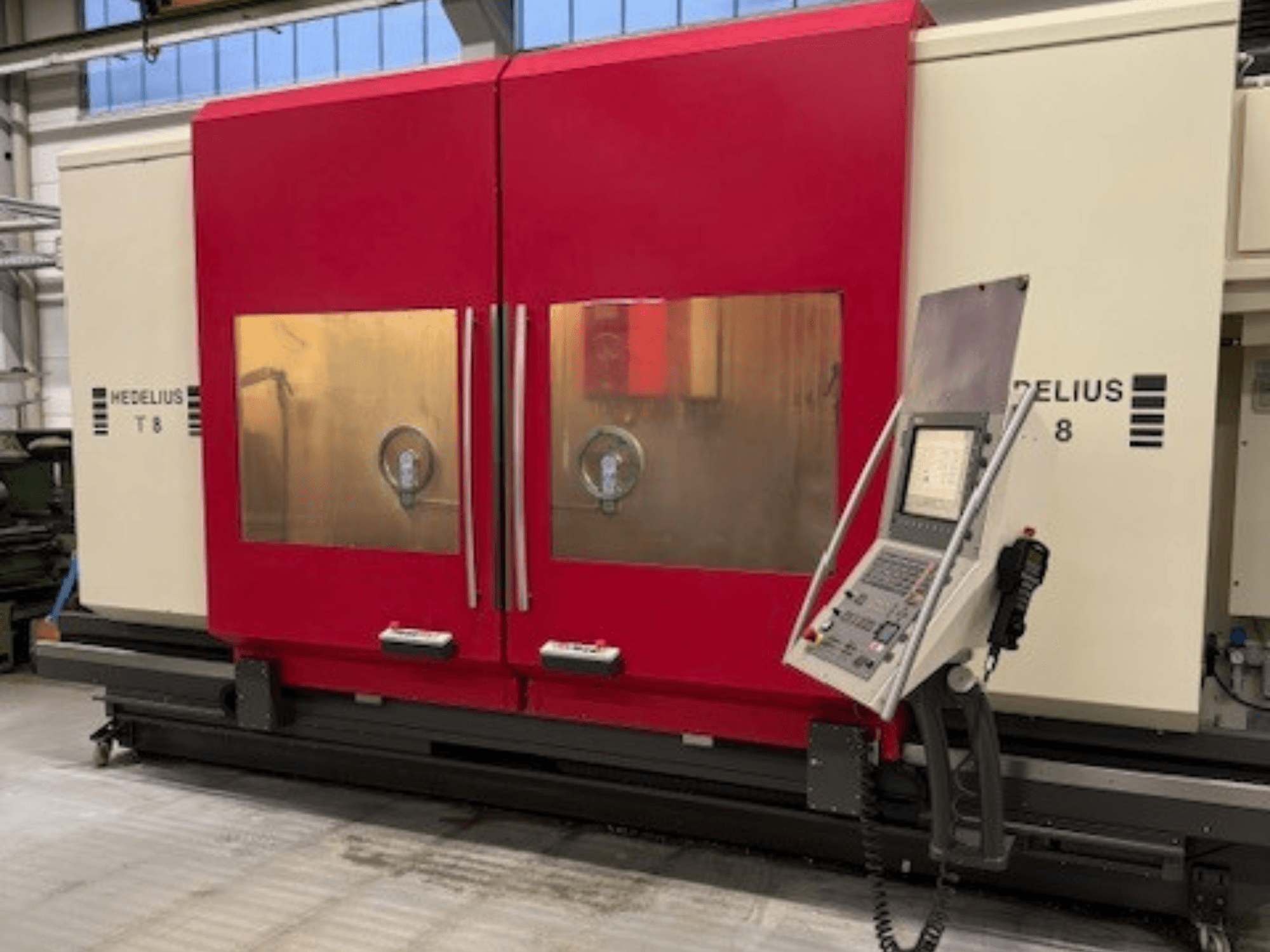

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

• NC-Schwenkkopf B-Achse: +92° / -92°

• Maximale Pendelbewegung: 2 × 850 mm

• Eilgang: 60 m/min

• Vorschubkraft: X/Y 5000 N, Z 9000 N

• Spindel:

  • Maximales Drehmoment: 158 Nm

  • Durchmesser des vorderen Spindellagers: 70 mm

  • Werkzeugspannung (Einzugskraft): 12 kN

• Werkzeugmagazin/Wechsel:

  • Werkzeugplätze (Standard): 40

  • Werkzeugplätze (Magnum): 80

  • Max. Werkzeugdurchmesser: 125 mm (180 mm bei leeren Nachbarplätzen)

  • Maximale Werkzeuglänge: 330 mm

  • Werkzeugwechselzeit (ca.): 3.5 s

  • Span-zu-Span-Zeit: vertikal 6,0 s / horizontal 6,5 s

• Tisch/Kapazität:

  • Fester Tisch (L×B): 2000 × 920 mm

  • T-Nuten: 6 × 18 H12

  • Drehtisch: 1 × 18 H8

  • Max. Werkstückgewicht: 2500 kg

• Bearbeitungskapazitäten:

  • Bohren in St 52 mit Hartmetall: 40 mm

  • Gewindeschneiden: M24

  • Fräsen in St 52: 500 cm³/min

• Abstände (Referenz):

  • Z-Verfahrweg vertikal (L2): 850 mm

  • Spindelnase bis Schwenkachse (L3): 300 mm

  • Spindelnase zu Tischoberfläche (L4): 40 mm

  • Z-Verfahrweg horizontal (L5): 1000 mm

  • Spindelachse bis Tischoberfläche (L6): 210 mm

  • Y-Verfahrweg (L7): 800 mm

  • Tischmitte bis Verfahrbeginn/-ende (L8/L9): 400 / 400 mm

• Leistung/Gewichte:

  • Gesamtanschlussleistung: 25 kVA

  • Maschinengewicht (Standard): ca. 17.000-17.500 kg

• Betriebsstunden:

  • Betriebsstunden: 21.100 h

  • Spindel-Stunden: 7,647 h

Zusätzliche Ausstattung

• Späneförderer

• Innere Kühlmittelzufuhr durch die Spindel, 40 bar

• Papierbandfilter

• Öl- und Emulsionsnebelabscheider

• Drehbare Sichtfenster (2)

• Reinigungspistolen (2)

• Renishaw Messtaster
