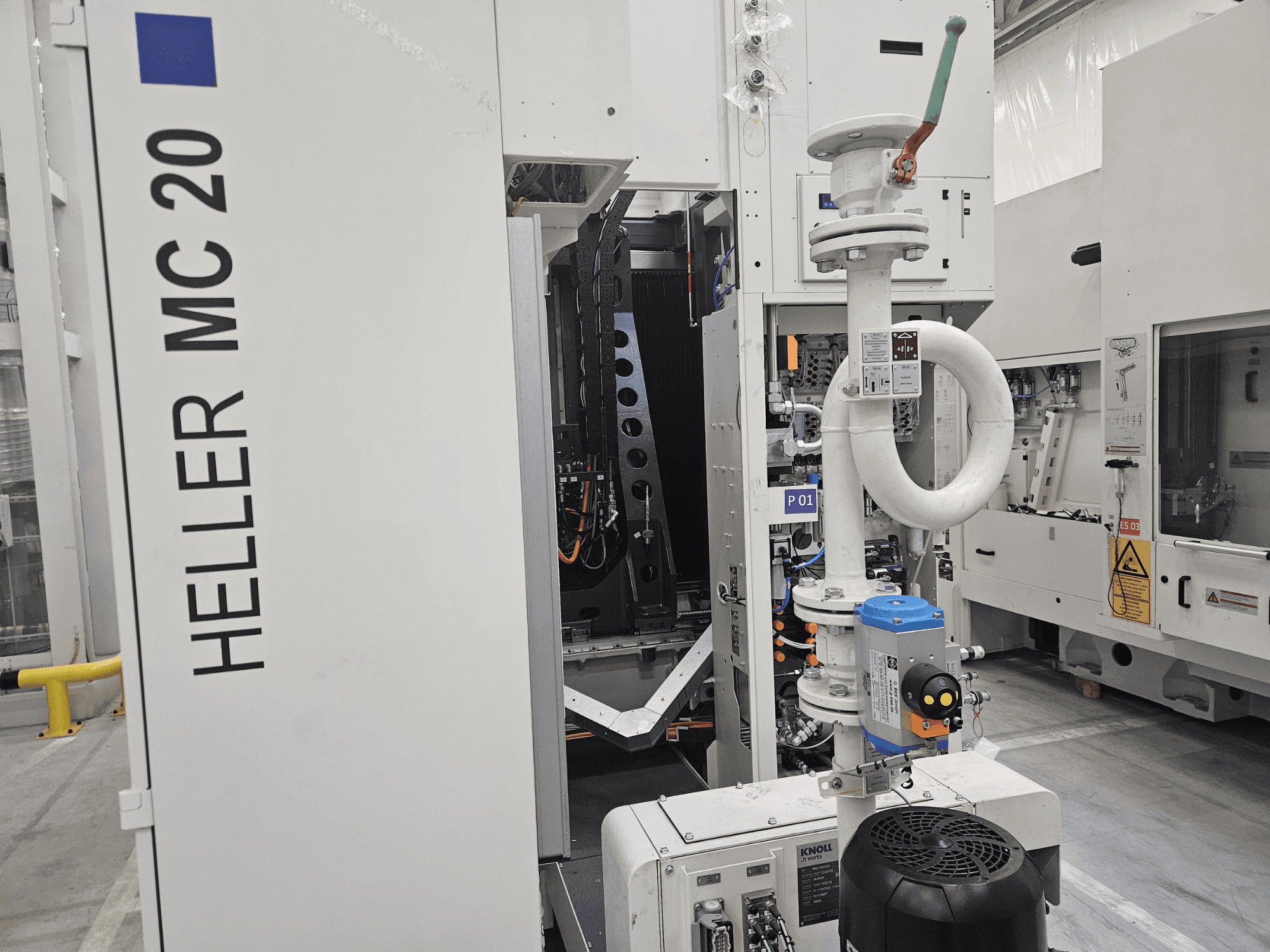

Diese 5-Achsen HELLER MC 20 wurde 2019 hergestellt. Sie verfügt über eine Siemens 840D sl Steuerung, X/Y/Z-Verfahrwege von 800/750/800 mm und Eilgänge bis zu 60.000 mm/min. Die Spindel unterstützt HSK-A63-Werkzeuge mit Drehzahlen bis zu 16.000 U/min. Die Maschine verfügt über ein Werkzeugmagazin mit 44 Plätzen und einen Rundtisch mit einem Durchmesser von 520 mm. Ideal für komplexe Bearbeitungsaufgaben. Kontaktieren Sie uns für weitere Informationen zu dieser Maschine.
Übersicht
- Hersteller: HELLER
- jahr: 2019
- MODELL: MC 20
- anwendungstyp: Fräsen
- Standort: Polen
- maschinentyp: Horizontal-Bearbeitungszentrum
- Marke Steuergerät: SIEMENS
Technische Daten - HELLER MC 20
Steuerung
- Steuerungsmarke: SIEMENS
- Steuerungsmodell: 840D sl
Maße
- Maschinenhöhe: 4000 mm
- Maschinenlänge: 5300 mm
- Maschinengewicht: 13000 kg
Bewegung
- Anzahl der Achsen: 5
- X-Achsverfahrweg: 800 mm
- Y-Achsverfahrweg: 750 mm
- Z-Achsverfahrweg: 800 mm
Technische Spezifikation
- Max. Werkzeuggewicht: 12 kg
- Spindelleistung: 34 kW
- Spindeldrehzahl: 16000 RPM
Zusätzliche Informationen
Arbeitsbereich
Vorschubkräfte (X/Y/Z): 10,000 N
Geschwindigkeiten und Dynamik
Eilgang X/Y/Z: 60.000 mm/min
Beschleunigung: X 7 m/s², Y 8 m/s², Z 6 m/s²
Spindel/Bearbeitungseinheit (HSK-A63)
Werkzeugschnittstelle: HSK-A63
Spindeldurchmesser im vorderen Lager: 70 mm
Werkzeugverwaltung
Werkzeugmagazin Typ: HSK-A63
Anzahl der Werkzeugpositionen: 44
Max. Werkzeuggewicht mit allen Plätzen belegt: 6 kg
Maximale Werkzeuglänge: 550 mm
Max. Werkzeugdurchmesser: bei allen belegten Plätzen 120/80/80 mm; bei freien Nachbarplätzen 150 mm
Minimale Span-zu-Span-Zeit (VDI): ca. 3,3-4,4 s
Drehachsen (A/B/AB)
Rundtischdurchmesser (A/B-Achse): 520 mm
Durchmesser des Interferenzkreises: A-Achse 1260 mm; AB-Achse/B-Achse 800/900 mm
Drehzahl: A-Achse 17 U/min; B-Achse/AB-Achse 40/50 U/min
Auflösung der Indexierung: A-Achse 360.000 × 0,001°; B-Achse 360.000 × 0,001°
Indexierungsgenauigkeit (VDI/DGQ 3441): A-Achse 12 Bogensekunden; B-Achse 10 Bogensekunden
Messsystem
Wegmesssystem: Direkte, absolute Linearmaßstäbe
Einbaudaten
Spannungsversorgung: 400 V / 50 Hz
Gesamtanschlussleistung: ca. 27-30 kVA
Druckluftzufuhr: 4,5-6 bar
Zusätzliche Ausstattung
Maschine ist in sehr gutem technischen Zustand
Komplette Servicedokumentation vorhanden
Spezielles Be- und Entladesystem
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
