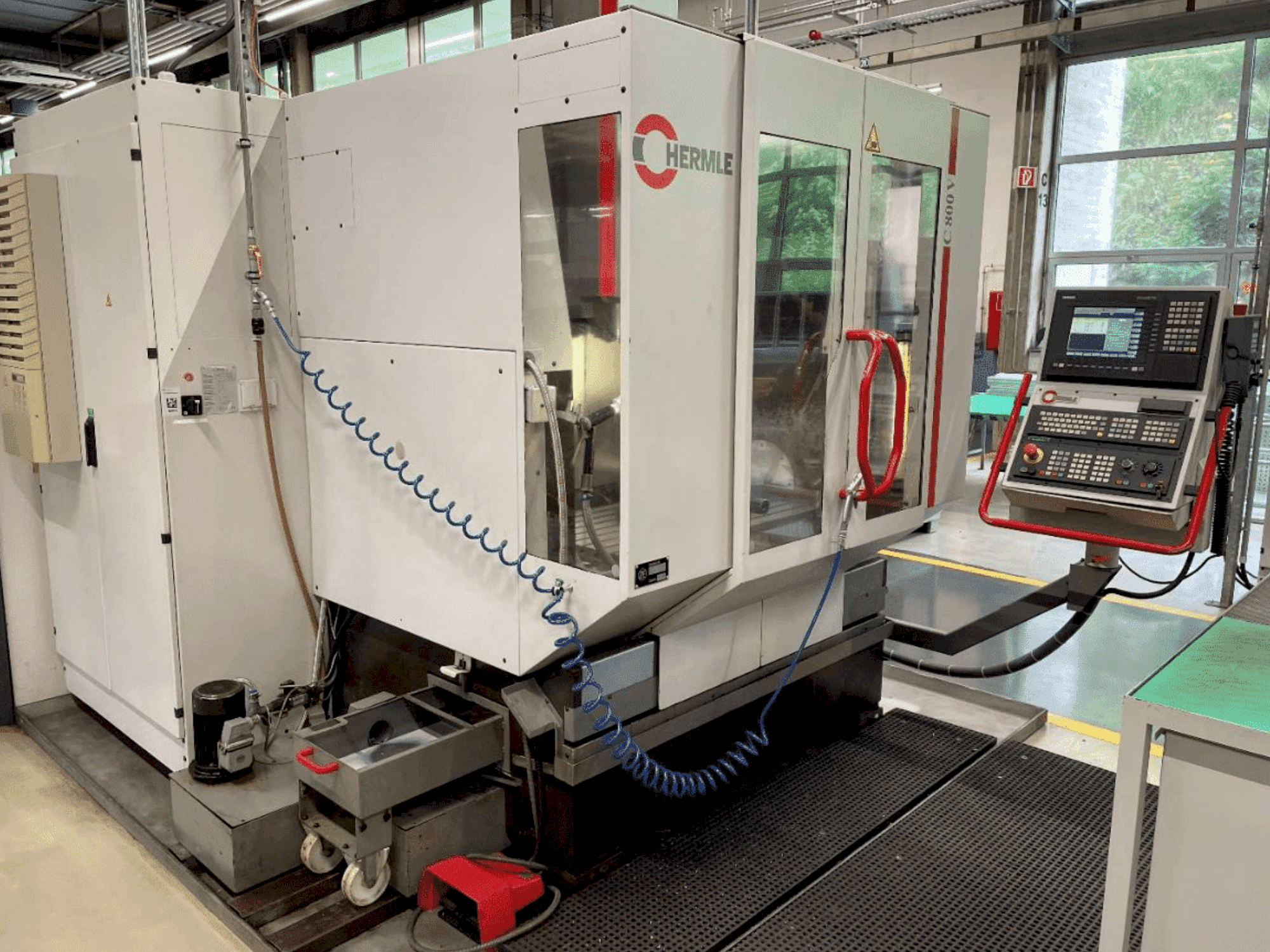

HERMLE - C800VDE-MIL-HER-1999-00003

Vorteile der Maschine

Technische Vorteile der Maschine

• Kühlmitteltank: 300 l; 40 l/min bei 3 bar

• Tischgröße: Arbeitsfläche ca. 1000 mm x 560 mm

• Platzbedarf: 4. 5 x 3. 3 m

• Verfügbare Einheiten: 2

Zusätzliche Informationen

Maschine noch unter Strom

Bei einer maximalen Aufspannfläche von 1000 x 560 mm können Werkstücke bis zu einem Gewicht von 1500 kg bearbeitet werden.
Werkzeugwechsler mit insgesamt 30 Magazinplätzen

300-Liter-Kühlmittelbehälter

Aufspanntisch

1000 x 560 mm

Steuerung

Siemens S 840 D bildschirmgestützte Bahnsteuerung

Kühlmittelanlage - Schmierung

Fassungsvermögen des Kühlmittelbehälters: 300 Liter

Durchflussmenge/Druck: 40 L/min bei 3 bar

Automatische Schmierung - dezentral mit Fettspender

Pneumatik:

Druckluftanschluss p ≥ 6,0 bar

Druckluftverbrauch bei 6,0 bar (Standard): ca. 9,0 Nm³/h

Druckluftverbrauch mit zusätzlicher Abblasvorrichtung bei 6,0 bar:

+ ca. 58 Nm³/h

Druckluftverbrauch mit zusätzlicher SF-Spindel bei 6,0 bar:

+ ca. 26 Nm³/h

Elektrische Anlage:

Betriebsspannung: 400 V; 3 PH: 50 Hz

Steuerspannung: 220 V AG; 24 V DC

Gesamtanschlusswert (Standardmaschine 8000 oder 15000 U/min) 32 kVA

Gesamtanschlussleistung (mit innerer Kühlmittelzufuhr oder anderen elektrischen Optionen) 43 kVA

Kabelquerschnitt 16 mm²

Absicherung 63 A

Abmessungen - Gewichte

HERMLE C 800 V - einschließlich Schutzgehäuse (L x B x H) 2,70 × 2,21 × 2,93 m

Platzbedarf (L x B) 4,50 × 3,50 m

Gesamtgewicht ca. 7200 kg

Pick-up Werkzeugwechsler mit 30 Werkzeugplätzen im Ringmagazin

Spindelmotorleistung bei 100% Einschaltdauer 10,5 kW

Drehzahlbereich: Spindeldrehzahlen stufenlos regelbar 20 ... 8000 U/min

Werkzeugaufnahme ISO 40 ähnlich DIN 2079

Werkzeugspannung hydromechanisch, Spannkraft bei 8000 U/min min*' 11 kN

Werkzeugspannung: hydromechanisch, Spannkraft bei 15.000 min* 9,3 kN

Spindeldurchmesser am vorderen Lager: 70 mm

Vorschubantrieb

Einzelne Vorschubmotoren für jede Achse - dreiphasig (bürstenlos):

Vorschubbereich in X, Y, und 2: manuell / programmgesteuert:

1 ... 2.000 / 30.000 mm/min

Vorschubkraft in allen Achsen (bei 80% Einschaltdauer): 8,000 N

Verfahrwege in den X-Y-Z-Achsen: 35 m/min

Verwendung von Mineralguss (8-fach höhere Dämpfung der Maschine), kein Getriebe,

Optionales Dach, Druckluftschalldämpfer, etc.

Beleuchtung

Maschinenbeleuchtung mit 2 Halogenlampen > 500 Lux

Arbeitsbereich

X-Längsachse: 800 mm

Y-Querachse: 600 mm

Vertikale Z-Achse: 500 mm

Messsystem

Direkte Messung X, Y, Z:

Auflösung 0,1 µm

Eingabeeinheit 0,1 µm

Schrittweite 0,1 µm
