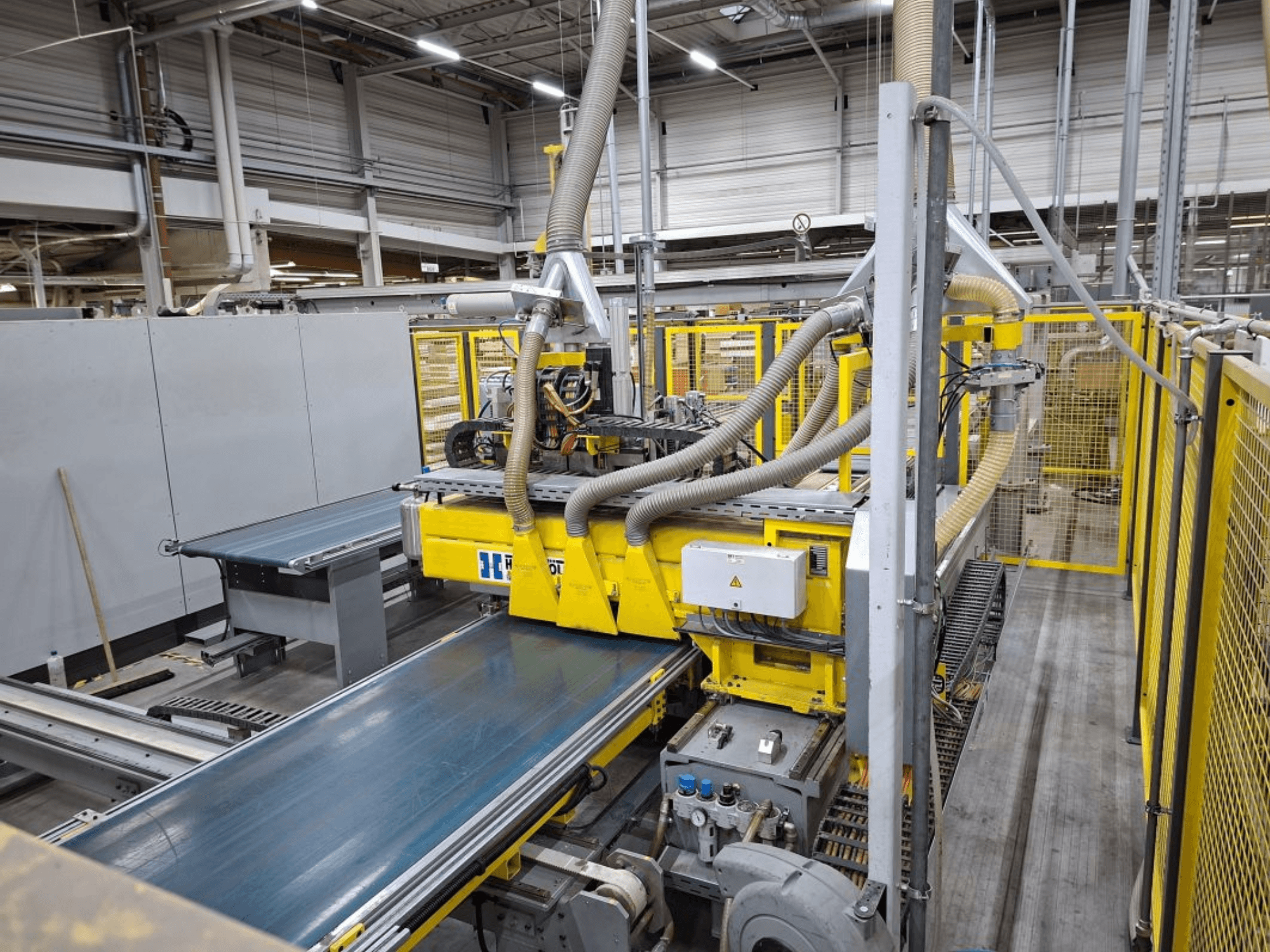

Diese Hüttenhölscher Bohranlage wurde im Jahr 2010 hergestellt. Sie verfügt über einen PC-gesteuerten Funktionsablauf unter Windows 7, TwinCAT, und ein gebrauchtes Bohrsystem mit einem 6-Stationen-Ladeportal. Die Anlage beinhaltet einen 2-Achs-Portalroboter, Y/Z-Achsen mit Servomotoren und einem Verfahrweg von Y-Achse 8500 mm, Z-Achse 1500 mm. Außerdem verfügt sie über eine Saugtraverse mit einer Vierkreis-Vakuumversorgung. Kontaktieren Sie uns für weitere Informationen zu dieser Maschine.
Übersicht
- Hersteller: Hüttenhölscher
- jahr: 2010
- MODELL: Drilling rig
- anwendungstyp: Aufbohren und Bohren (Holz)
- Standort: Deutschland
- maschinentyp: Mehrspindelbohrmaschine
Zusätzliche Informationen
Gebrauchtes Bohrsystem bestehend aus einem 6-Stationen-Beladeportal
2-Achsen-Portalroboter
Y/Z-Achsen mit Servomotoren
Verfahrwege: Y-Achse 8500 mm, Z-Achse 1500 mm
Absaugtraverse mit Vierkreis-Vakuumversorgung
Vakuumerzeugung mittels Ejektor
Länge: 300 - 2250 mm
Breite: 350 - 710 mm
Dicke: 16 - 25 mm
Stapelhöhe: Max. 1000 mm (60 Teile) einschließlich Schutzplatte
Bohrgetriebe: Zwei 16-spindlige Bohrapparate
Abrufbare Spindeln: 8000 U/min
Nutsäge (Support 1) zum Schneiden von speziellen Rückwandnuten
Sägeaggregat mit Werkzeugaufnahme, Drehzahlregelung über Frequenzumrichter
2x Frässpindeln rechts/links an der Vorderkante (Ständer 1)
Grundrahmen als Schweißkonstruktion mit bearbeiteten Anschraubflächen
Support in X-Richtung mittels Servomotor verfahrbar
Bohrgetriebe a=32 mm, einstellbar über Frequenzumrichter, Bohrfutter Ø 10h7 mit Gewindestift
4 Stapelstationen
1 Handauflegestation / automatisch - manuelle Zuführung
1 Entnahmestation / automatisch - manuelle Entnahme
Bodenrollenbahn / Stapelzuführung
4 Rollenbahnlinien: 930 mm breit x 3600 mm lang
AH 300 mm
Beschickung / Entnahme: manueller Querverschiebewagen
Transportstrecke: 950 mm breit x 4100 mm lang
Integrierter Seitenanschlag
Manuelle Beschickung
Zahnriemenstrecke: 900 mm breit x 2500 mm lang
Pneumatischer Hub für Zahnriemenförderer
Pneumatische Doppelspannzylinder, gesteuert durch Kugelumlaufspindel und Servomotor
Bohrgetriebe a=32 mm, einstellbar mit Frequenzumrichter
Pneumatisch vorgesteuerte Arbeitsposition
Transfer-Shuttle: Zahnriemenprofil 900 mm breit x 2500 mm lang
Rücktransportstrecke: 950 mm breit x 4000 mm lang
Pneumatischer Stopper
Horizontalhub ca. 2500 mm mittels Drehstrommotor
Drehung durch Drehstrommotor um +/- 90°
Entladestationen / automatische Entnahme
Positionierung der Schrankteile durch Encoder
Schutzsystem für die Beschickung
45 m Schutzzaun mit 3 Zugangstüren
2 Schiebetüren für die Beschickung der Bodenrollenbahnen
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
