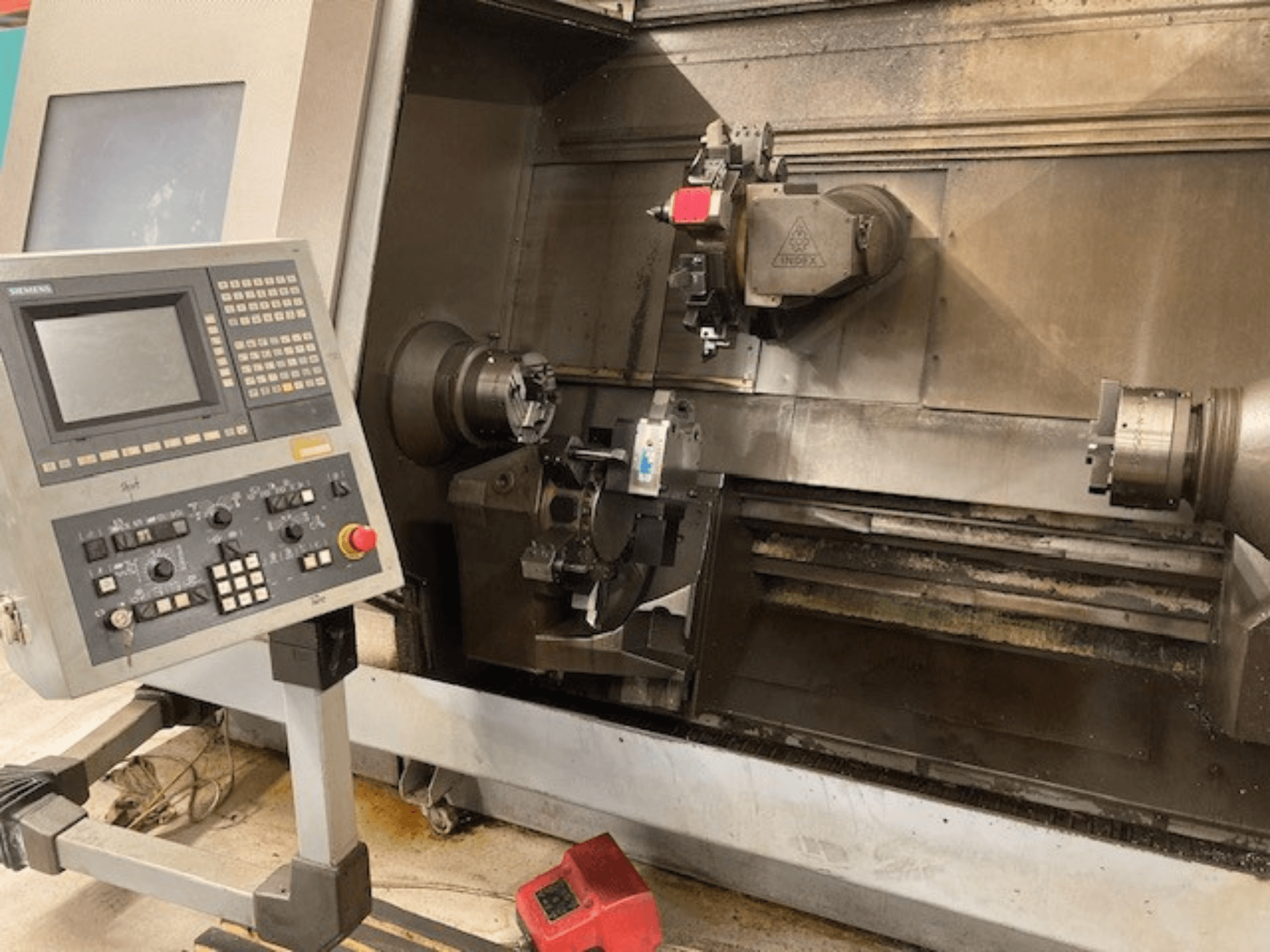

Index - G300 L YB DE-TUR-IND-1999-00003

Energieversorgung: 3 Phasen / 50 Hz

Nennspannung: 400 V

Steuerspannung: 24 V

Bemessungsstrom: 120 A

Nennleistung: 67 kW

Gewicht Schaltschrank: 710 kg

Spindelbohrung: 65 / 90 mm

Durchmesser Spindellager (vorne): 110 / 140 mm

Spindelnase: ISO 702/1 Größe 6 / 8

Durchmesser des Futters: 200 / 250 / 315 mm

Maximaler Drehdurchmesser: 270 mm

Maximaler Schwenkdurchmesser: 590 mm

Leistung (100% Einschaltdauer): 19 / 28 / 43 kW

Leistung (40% Einschaltdauer): 28 / 40 / 57 kW

Drehmoment (100% Einschaltdauer): 120 / 178 / 275 Nm

Drehmoment (40% Einschaltdauer): 178 / 255 / 363 Nm

Maximale Drehzahl: 5000 / 3500 U/min

Bohrung der Gegenspindel: 65 / 90 mm

Durchmesser des Gegenspindellagers: 110 / 140 mm

Gegenspindelnase: ISO 702/1 Größe 6 / 8

Durchmesser des Gegenspindelfutters: 200 / 250 / 315 mm

Leistung der Gegenspindel (100%): 19 / 28 kW

Gegenspindelleistung (40%): 28 / 40 kW

Drehmoment der Gegenspindel (100%): 120 / 178 Nm

Gegenspindel-Drehmoment (40%): 178 / 255 Nm

Gegenspindel max. Drehzahl: 5000 / 3500 U/min

Mindestabstand zwischen den Spindeln: 20 mm

Verfahrweg längs: 770 / 1310 mm

Eilgang: 22,5 m/min

Eilgang X: 24 m/min

Eilgang Z: 30 m/min

Eilgang Y: 24 m/min

Werkzeugsystem: VDI 30

Anzahl der Werkzeugstationen: 12

Maximaler Bohrstangendurchmesser: 50 mm

Frässpindeldrehzahl: bis zu 6000 U/min

Leistung der Frässpindel: 9,4 kW

Drehmoment der Frässpindel: 19 Nm

Reitstock-Hub: 630 mm

Durchmesser der Reitstockpinole: 125 mm

Reitstockkraft: 7500 N

Hydraulischer Tank: 165 Liter

Kühlmittelbehälter: 300 Liter
