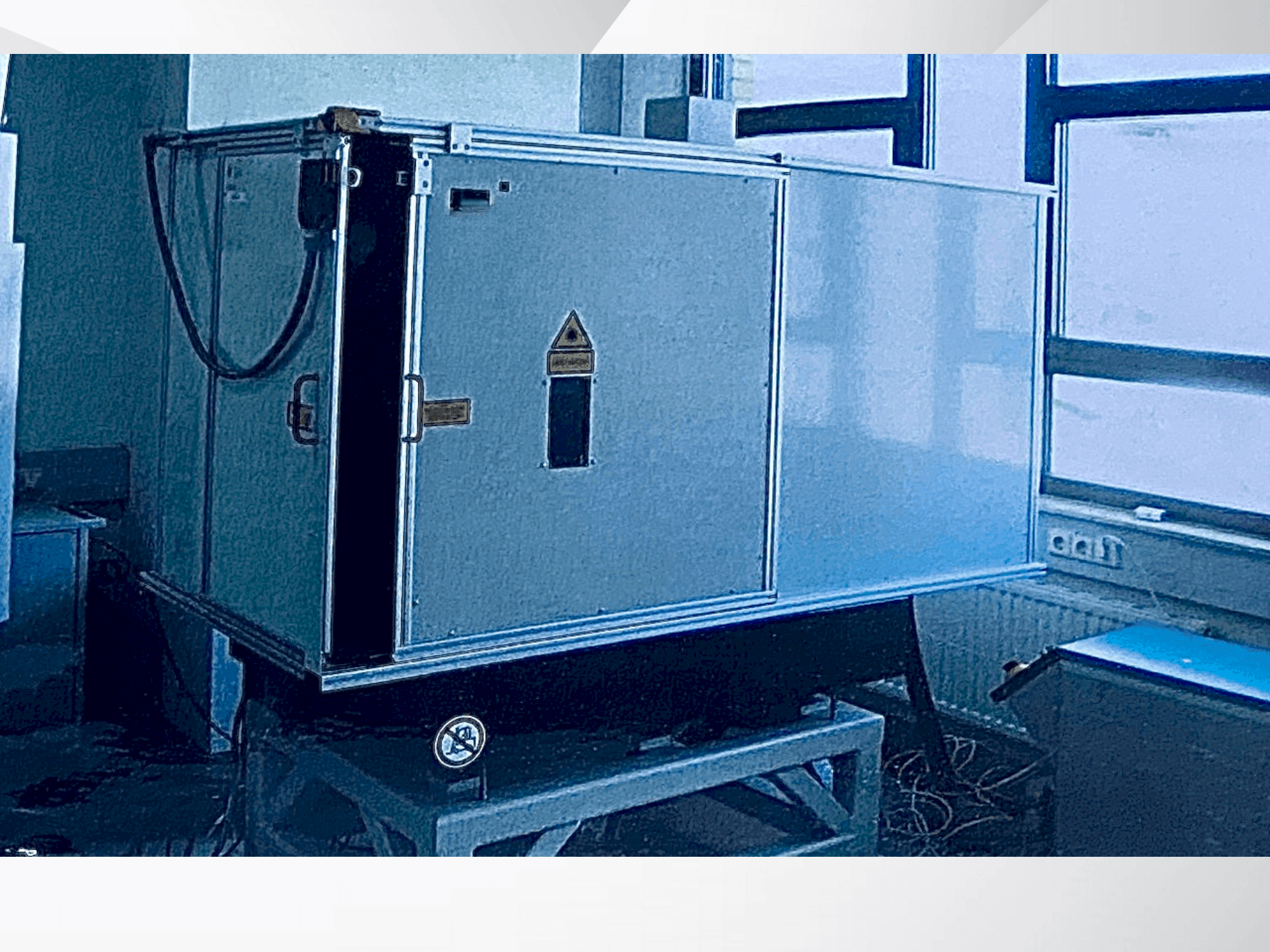

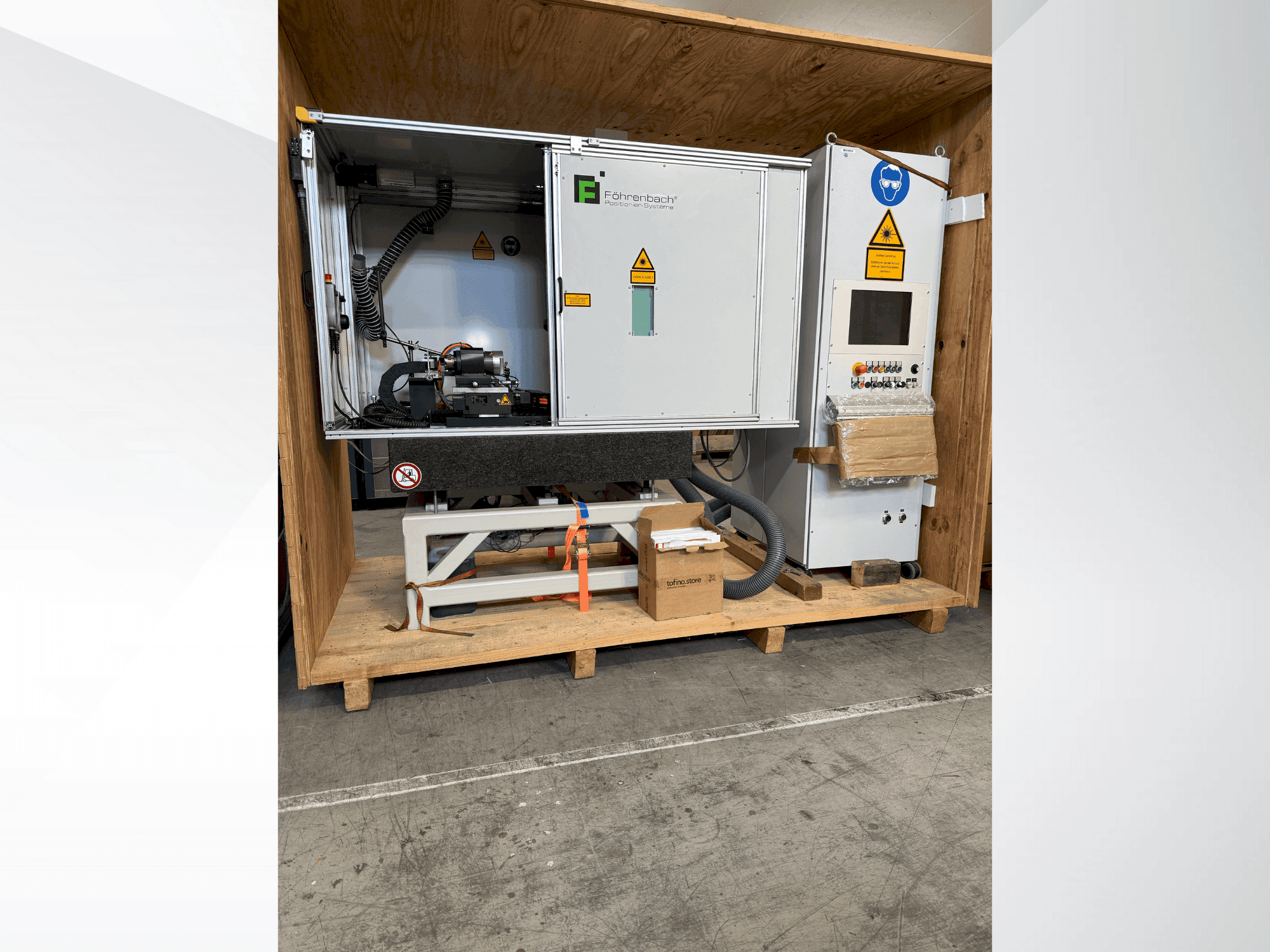

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Anwendung: 4-Achsen-Positioniersystem für Laserbearbeitung/Laserschneiden

• Basis und Gehäuse:

  • Geschweißter Stahlgrundrahmen; Abmessungen LxBxH 1115 x 443 x 814 mm; Farbe RAL 7035

  • Granitstruktur mit Grundplatte, Granitwinkel, Lagereinheiten, Gewindebuchsen

  • Laserschutzkabine, Klasse 4 (EN 60825-1), Vollverkleidung mit Sichtfenstern

  • Frontschiebetür mit Griff, integriertes Laserschutzfenster, kameragestütztes Laserschutzglas

  • Stahlblechplatten 2 mm, pulverbeschichtet RAL 7035; abnehmbare Abdeckung

  • 3-farbige Signalleuchte; Türverriegelungsschalter; Profilrahmen 30x30 und 60x30

• Achsen-Konfiguration:

  • A-Achse: RT3A 100x100 direkt angetriebener Rundtisch

  • Z-Achse: Präzisionsschlitten PFS 325x300

  • Y-Achse: Linearachse PFL 230/400

  • X-Achse: 180/100 lineare Achse

• XY-Tisch (PFLG 400x100):

  • Verfahrwege: X 400 mm, Y 100 mm; Geschwindigkeit 6 m/min

  • Positioniergenauigkeit ±0,005 mm/300 mm; Wiederholbarkeit ±0,001 mm

  • Beschleunigung 10 m/s²; maximale Last 1 kg

  • Dauerkraft mit Kühlung 1110 N; Linearmotorantrieb

  • Werkstoff: Grauguss GGG-25; Wasserkühlung

  • Drehgeber: Heidenhain LC 483, Genauigkeitsklasse ±5 µm

• Z-Achse:

  • Verfahrweg 300 mm; Geschwindigkeit 0,12 m/min

  • Positioniergenauigkeit 0,03 mm/300 mm; Wiederholgenauigkeit 0,003 mm

  • Kugelgewindetrieb K25x5, Genauigkeitsklasse T5; vorgespannte Spindel

  • Motoranbau über Flanschkupplung; Werkstoff Grauguss; vertikaler Einbau

• Drehachse (A/C-Achse) RT3A100x100:

  • Elektronisch kommutierter 3-Phasen-Synchronmotor

  • Tischdurchmesser 99 mm; Durchgangsbohrung 20 mm; Zentrierung 30 H7

  • Gewicht 5,2 kg; Schutzart IP40 (IP54 mit Luftspülung)

  • Rundlauf <4 µm; Ebenheit 4 µm; Rundlaufgenauigkeit ±1,5 µm

  • Maximale Drehzahl 1300 U/min

  • Messsystem: Renishaw Signum; Signalperiode 20 µm; Ausgang 1 Vss

  • Zwischenkreisspannung 600 V

  • Drehmoment: Nennwert luftgekühlt 1,5 Nm; Nennwert wassergekühlt 2,5 Nm; Spitze 5 Nm

• Laseranlage:

  • Typ: LASAG KLS 246 CL60

  • Elektrisch: 400 VAC, 3 Phasen, 50/60 Hz, 11 kVA

  • Gewichte: Netzgerät 200 kg; Laserkopf 35 kg; Laserquelle 25 kg

  • Laserkabellänge 4 m

  • Anschlüsse: Netzanschluss, Steckerplatte, Kühlwasser

• Steuerungssystem:

  • L2-CNC Software; IPC-System für 820-W CNC; SERCOS interface

  • E/A: 24 Eingänge, 16 Ausgänge; erweiterbar

  • Betriebssystem: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Handsteuerung mit Handrad; Start/Stopp; Not-Halt; Laser-Not-Halt-Integration

  • Programmierbare Beschleunigung; Achsfehlerkompensation bis zu 1000 Punkte

  • 15" TFT-Touchscreen

• Antriebe:

  • AC-Servomotor, Nenndrehmoment 2,35 Nm

  • Absolutwertgeber 512 Inkremente; mit Bremse

Zusätzliche Ausstattung

• Wasser-Rückkühler (AKW13):

  • Temperaturbereich +6 bis +26 °C; Kühlleistung 1,7 kW bei 15 °C

  • Kältemittel R134a; Füllmenge 0,8 kg

  • Verdichterleistung 0,6 kW; Leistungsaufnahme 1200 W

  • Spannungsversorgung 230 V, 50 Hz; Stromstärke 6,4-6,5 A

  • Tankvolumen 11 l; Fördermenge 0,55 m³/h; Druck <1 bar

  • Zulässiger Betriebsdruck 18 bar; Pumpe: Messing-Kreiselpumpe

  • Abmessungen 360 x 705/815 x 750 mm; Gewicht 60 kg; Geräuschpegel <70 dB(A)

• Gehäuse-Kühlgerät (Rittal SK):

  • Nennspannung 230 V, 50 Hz, 1~

  • Nennstrom 5,4 A; Anlaufstrom 12,0 A; Vorsicherung 10 A

  • Nennkühlleistung 825/875 W; Nutzkühlleistung 1000/790 W

  • Kältemittel R134a, 325 g

  • Zulässiger Druck: HD/HP 25 bar, ND/LP 16 bar

  • Temperaturbereich 20 °C bis 55 °C; Geräuschpegel 64 dB(A); Gewicht 39 kg
