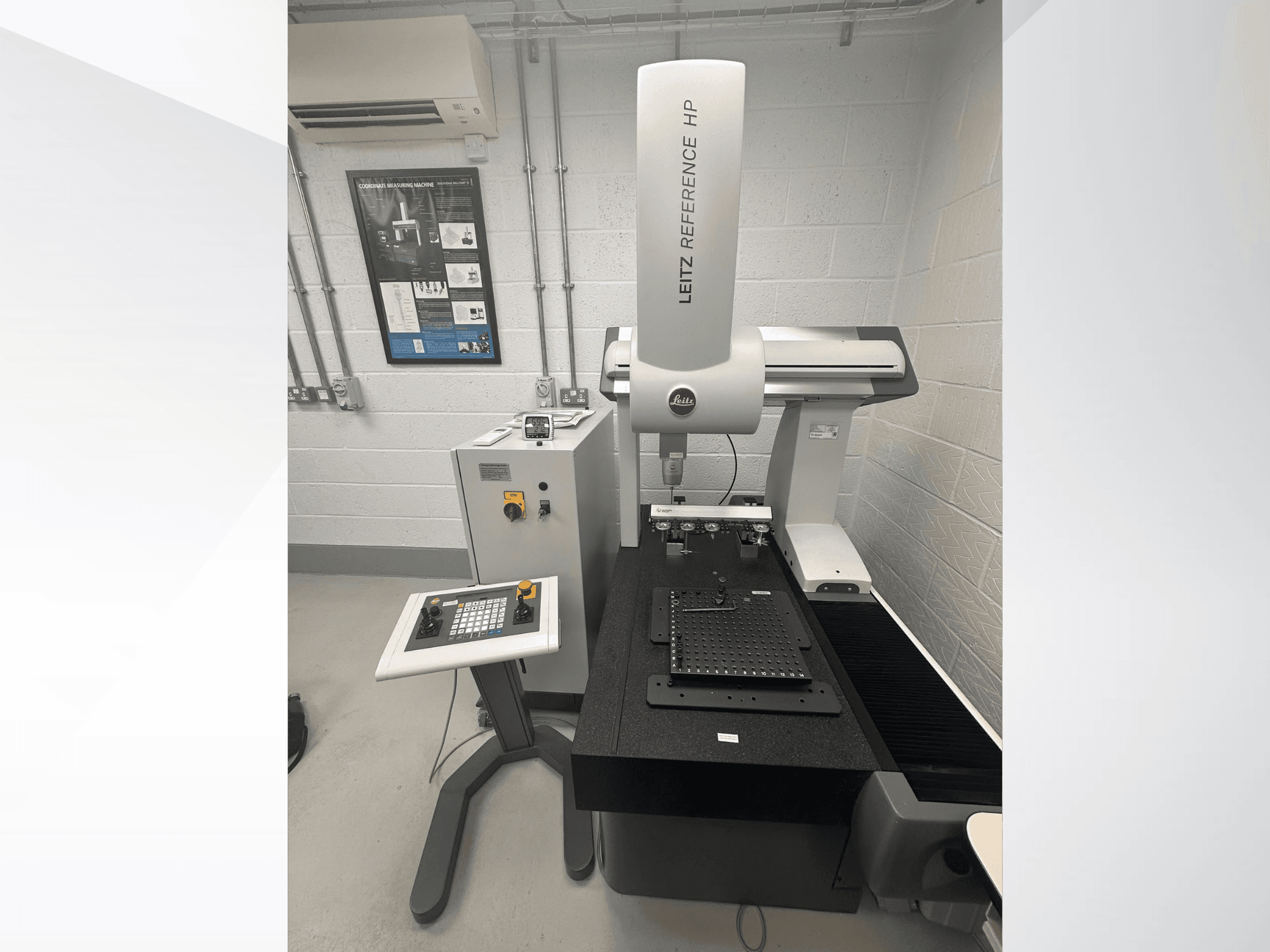

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Besichtigung: Nach Vereinbarung möglich; die Maschine kann im Betrieb besichtigt werden

• Incoterm/Abholung: EXW Technische Daten

• Genauigkeit (MPE-E): 0,70 + L/400 µm

• Abtastfehler (MPE-P): 0,80 µm

• Tisch: Granittisch

• Tastsystem: Hexagon LSP-X3

• Tasterklemmung: HP-S-X3

• Tasterwechsler: Hexagon 5-Port-Tasterwechselmagazin

• Wechselanschlüsse: HR-X3-P

• Steuerung: Leitz-Steuerung im freistehenden Schrank

• Bedienung: Leitz-Doppel-Joystick-Panel mit Not-Aus Maschinenhistorie / Service

• August 2020: Maschine und Zubehör neu geliefert von Hexagon Metrology

• Sept. 2020: Softwarepaket von Hexagon geliefert

• Februar 2021: 6 zusätzliche M2-Stufentaster gekauft

• April 2021: Installation und Inbetriebnahme in Andover durch einen Hexagon-Techniker (Installations-/Servicebericht Nr. 15320)

• Letzte Kalibrierung: 16. Mai 2023 durch Hexagon Metrology

  • Norm: ISO 10360-2:2001

  • Zertifikat: CAA/REF769/543/16052023

  • Ergebnis: Die Kalibrierung entsprach den Kundenspezifikationen

  • Zertifikat auf Anfrage erhältlich

  • Gültigkeit der Kalibrierung: bis zum 24. Mai 2024

Zusatzausstattung

• QUINDOS Version 2023

• I++ Simulator + QUINDOS-Paket

• Zusätzliches KMG-Modell

• Lizenzmanager für Add-on-Paket

• Software-Lizenzübertragung: vorbehaltlich der Bestätigung durch Hexagon Peripheriegeräte und Vorrichtungen

• HP-Workstation-PC mit 2 Monitoren

• Kinematische Aufspannung:

  • Swift-Fix Universal-Kinematikbasis (1)

  • Swift-Fix-Kinematikplatten 300 × 300 × 16 mm (2)

• Keramik-Referenzkugel Ø 30 mm (1) Taststifte, Halter, Adapter und Wechselvorrichtung

• HR-X3-P-Wechsleranschlüsse (5)

• Taster-Set

• Spezielle Taststift-Halter (3)

• 8 × M5 + 8 × Ø 2 mm Tasterhalter (1)

• M5/M2-Tasteradapter (1)

• M2 5-fach-Stift-Halter (1)

• M2-Stifte mit abgestufter Spitze: 4 + 6

• M2-Taster R1 (1)

• Spezial-Taststifte Ø 0,3 mm aus Rubin (8)

• Spezial-Taster Ø 1 mm aus Rubin/Hartmetall (1)

• Si3N4-Taster mit Ø 1,5 mm (1)

• Rubin-Taster mit Ø 3 × 35 mm (1)

• Rubin-Taster mit Ø 3 × 50 mm (1)

• Rubin-Taster mit Ø 5 × 60 mm (1)

• Titan-Verlängerung (1)

• Drehgelenk (1)

• Verstellbare Würfel (2)

• M5-Würfel (1)
