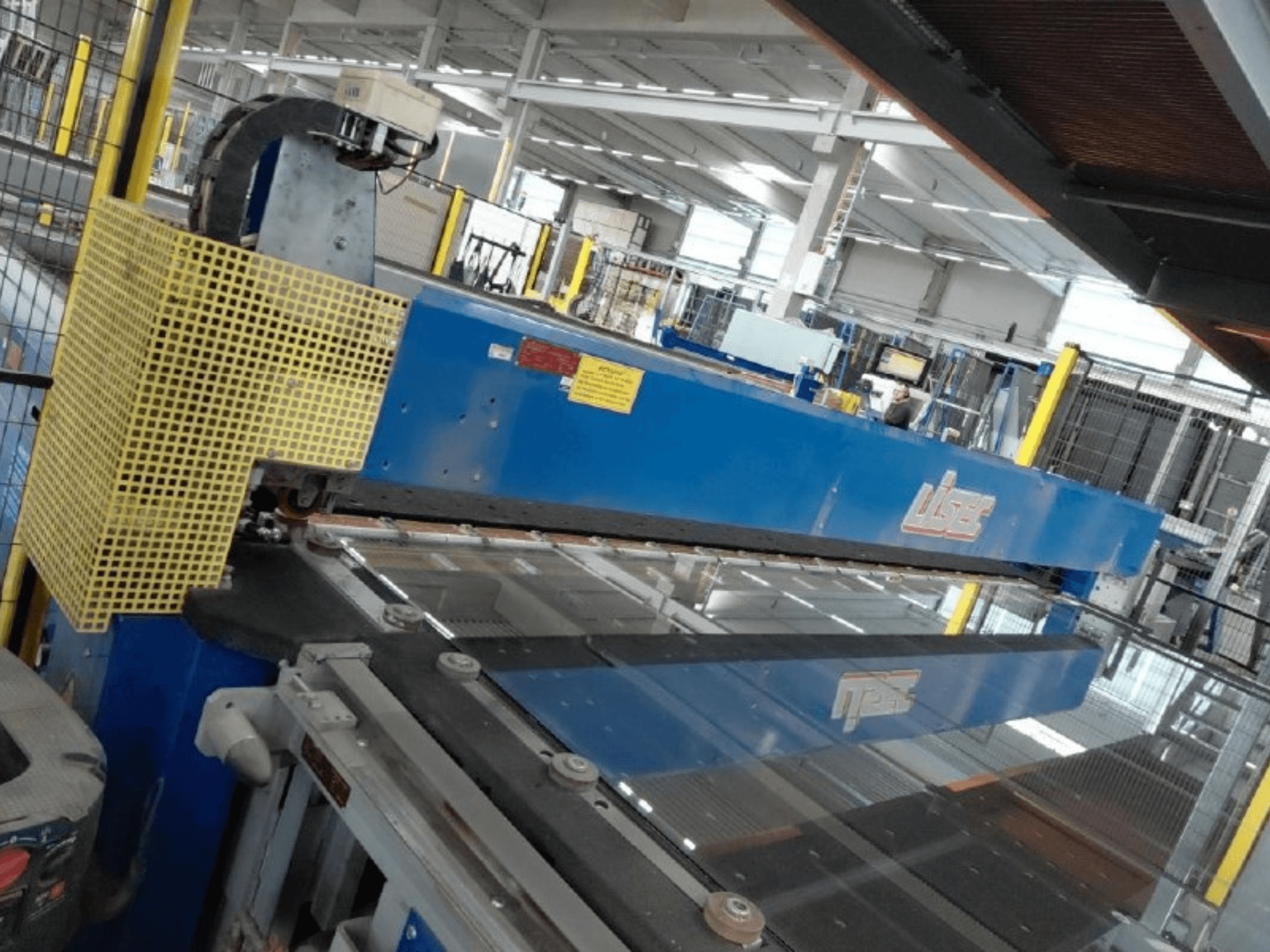

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Anlagenkonfiguration: Kombinierte automatische Schneidelinie für Floatglas und Verbundsicherheitsglas (VSG) mit Ausbrech-, Transport- und Besäummodulen

- Systemhersteller: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Baujahre (Anlagenintegration): 2009 und 2016 (gemischte Installation)

- Betriebsstatus: Derzeit installiert und in aktiver Produktion im Einsatz (Besichtigung vor Ort möglich)

- Standard-Netzspannung: 400 V / 50 Hz (3/N/PE~ 400 V, Steuerung: 24 V AC/DC)

- Betriebsdruck der Druckluft: 6,00 – 8,00 bar

- Gesamtgewicht der installierten Anlage: > 28.400 kg

MODULAUFTEILUNG & EINZELSPEZIFIKATIONEN:

1. VSG-Bearbeitungsbereich (Verbundsicherheitsglas):

- Pos. 01: LISEC PTV-60/30RE (Baujahr: 2009)

* Typ: Verbundglasschneidanlage

* Gewicht: 5.640 kg | Elektrische Daten: 400 V / 50 Hz

- Pos. 02: LISEC VZ Linie 2 (Baujahr: k. A.)

* Typ: Montageeinheit / Linienanschlussabschnitt

- Pos. 03: LISEC LKT-45/45TS (Baujahr: 2009)

* Typ: Bearbeitungs-/Stütz-Luftkissentisch

* Gewicht: 3.200 kg | Anschlussleistung: 61,28 kVA | Druckluft: 8,00 bar

- Pos. 04: LISEC VB-33 (Baujahr: 2009)

* Typ: Baugruppe für Verbundglas-Linie

* Gewicht: 2.200 kg | Anschlussleistung: 17,00 kVA | Druckluft: 6,00 bar

- Pos. 05: LISEC FASV-33 (Baujahr: 2016)

* Typ: Automatische Schneide- und Entfernungsmaschine für überstehende PVB-Folien

* Gewicht: Keine Angabe | Anschlussleistung: 0,83 kVA | Druckluft: 6,00 bar

- Pos. 06: LISEC VB-33 (Baujahr: 2016)

* Typ: Schneidemaschine für Verbundglas

* Gewicht: 2.200 kg | Anschlussleistung: 18,83 kVA | Druckluft: 6,00 bar | Maximale Belastung: 43 kg/m²

- Pos. 07: LISEC AL-32/33N (Baujahr: 2016)

* Typ: Glasanschlag- und Positioniersektion

* Gewicht: 1.830 kg | Anschlussleistung: 25,88 kVA | Druckluft: 6,00 bar

- Pos. 08: LISEC BTA-20/26 (Baujahr: 2016)

* Typ: Horizontaler Bandförderer

* Gewicht: 1.020 kg | Anschlussleistung: 6,08 kVA | Druckluft: 6,00 bar | Maximale Belastung: 50 kg/m²

2. Bereich zur Bearbeitung und zum Transport von Floatglas:

- Pos. 09: LISEC BTA-20/26 (Baujahr: 2016)

* Typ: Horizontaler Bandförderer

* Gewicht: 1.020 kg | Anschlussleistung: 6,08 kVA | Druckluft: 6,00 bar

- Pos. 10: LISEC BTA-40/26 (Baujahr: k. A.)

* Typ: Horizontaler Transport-/Auflagetisch

* Gewicht: Keine Angabe | Elektrische Daten: Keine Angabe

- Pos. 11: LISEC BTA-20/26 (Baujahr: 2016)

* Typ: Horizontales Förderband

* Gewicht: 1.020 kg | Anschlussleistung: 9,05 kVA | Druckluft: 6,00 bar

- Pos. 12: LISEC BTS-37/33 (Baujahr: 2016)

* Typ: Manueller Aufbrech-Tisch mit integrierten Aufbrechstangen

* Gewicht: 1.543 kg | Anschlussleistung: 15,75 kVA | Druckluft: 6,00 bar

- Pos. 13: LISEC LKT-10/33 (Baujahr: 2016)

* Typ: Horizontaler Luftkissen-Transfertisch

* Gewicht: 250 kg | Anschlussleistung: 4,50 kVA | Druckluft: 6,00 bar | Max. Belastung: 33 kg/m²

- Pos. 14: LISEC BTA-40/26 (Baujahr: 2009)

* Typ: Horizontale Bandfördereinheit

* Gewicht: 1.154 kg | Anschlussleistung: 2,30 kVA | Druckluft: 8,00 bar | Maximale Belastung: 50 kg/m²

- Pos. 15: LISEC TBY-26/12 (Baujahr: 2009)

* Typ: Zwischenfördermodul

* Gewicht: 255 kg | Anschlussleistung: 0,00 kVA | Druckluft: 6,00 bar

- Pos. 16: LISEC RWF-33/25 (Baujahr: 2009)

* Typ: Rollen-/Bandübergabeeinheit

* Gewicht: 975 kg | Anschlussleistung: 4,59 kVA | Druckluft: 8,00 bar

- Pos. 17: LISEC BTA-30/33 (Baujahr: 2009)

* Typ: Horizontaler Bandtransporttisch

* Gewicht: 980 kg | Anschlussleistung: 2,30 kVA | Druckluft: 8,00 bar

- Pos. 18: LISEC RBA-25 (Baujahr: 2009)

* Typ: Ausricht- und Handhabungsbaugruppe für die Schwimmlinie

* Gewicht: 820 kg | Anschlussleistung: 1,46 kVA | Druckluft: 8,00 bar

- Pos. 19: LISEC TBX-33/12 (Baujahr: 2009)

* Typ: Bandübergabe-/Hebevorrichtung

* Gewicht: 290 kg | Anschlussleistung: 0,00 kVA | Druckluft: 8,00 bar

- Pos. 20: LISEC BTA-60/33 (Baujahr: 2009)

* Typ: Horizontaler Hochleistungs-Fördertisch

* Gewicht: 1.560 kg | Anschlussleistung: 18,22 kVA | Druckluft: 0,00 bar

- Pos. 21: LISEC ARS-33 (Baujahr: 2009)

* Typ: Mehrrichtungs-Kugelbahn- und Positioniertisch

* Gewicht: 580 kg | Anschlussleistung: nicht angegeben | Druckluft: 8,00 bar

- Pos. 22: LISEC ESL-60/30RS (Baujahr: 2009)

* Typ: Automatische CNC-Schneidbrücke und -Tisch für Floatglas

* Gewicht: 6.380 kg | Anschlussleistung: 14,90 kVA | Druckluft: 8,00 bar | Nennstrom: 21,50 A
