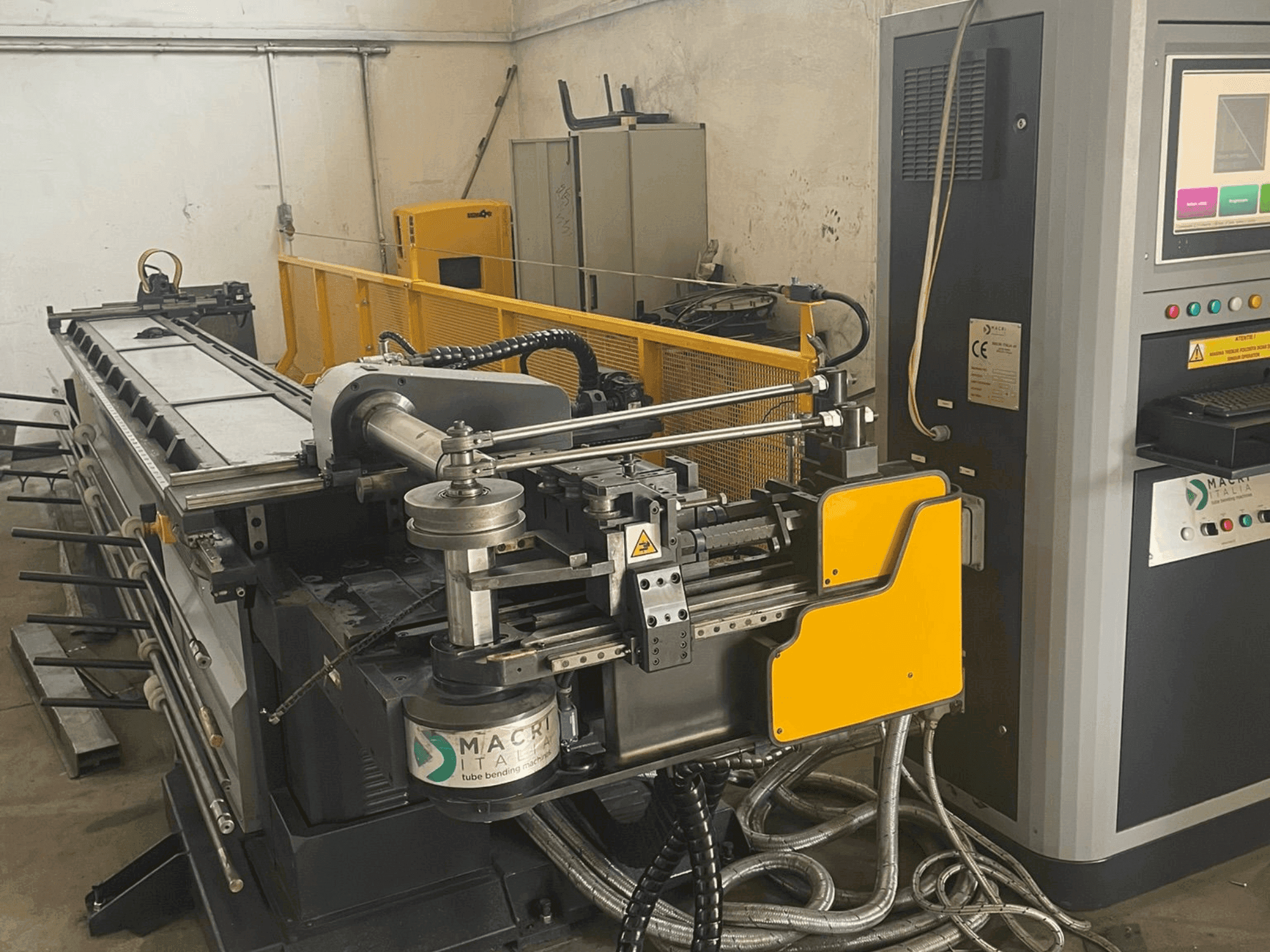

MACRI - PROVAR 6-45 U-DRO-BEN-MAC-2022-00001

• Maximaler Durchmesser (Stahl 450 N/mm²): ∅ 45 × 4 mm // Maximaler Durchmesser (Edelstahl 700 N/mm²): ∅ 40 × 3 mm // Maximaler Durchmesser (Stahl 450 N/mm²): 40 × 35 × 2 mm

• Rohrdurchlass in der Spannzange: ∅ 45 mm

• Nutzbare Arbeitslänge bei Rohrdurchgang in der Spannzange: 5100 mm

• Max. Biegewinkel: 180+10°

• Geschwindigkeit Y-Achse: 150°/s // Geschwindigkeit X-Achse: 450 mm/s // Geschwindigkeit Z-Achse: 360°/s

• Genauigkeit Y-Achse: ±0,1° // Genauigkeit X-Achse: ±0,1 mm // Genauigkeit Z-Achse: ±0,1°

• Biegung: im Uhrzeigersinn

• Gesamtinstallierte Leistung: 15 kW

• Spannung und Frequenz: 400 Volt / 50 Hz

Maschine noch unter Spannung

Vierkantrohrgrößen: 12 × 12, 20 × 20

• Durchmesser der Rundrohre: 12, 16, 20, 22, 27, 33,7

• Hinweise:

  • Vierkant 12 x 12 kann auch für Rundrohre mit einem Durchmesser von 12 verwendet werden

  • Vierkant 20x20 kann auch für Rundrohre mit einem Durchmesser von 20 verwendet werden
