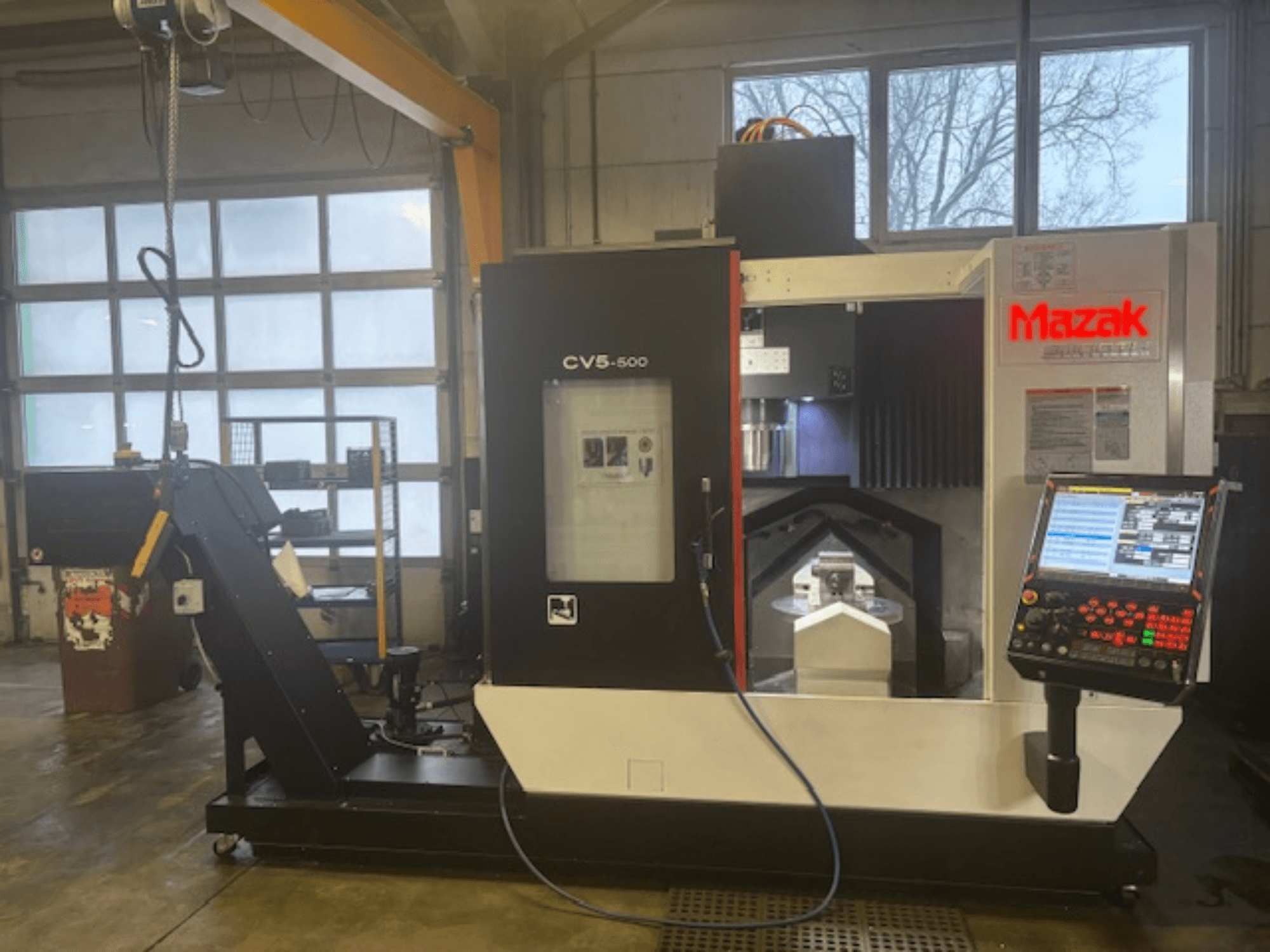

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Elektrische Belastung

  • Scheinleistung (40% Einschaltdauer): 45,5 kVA

  • Dauerscheinleistung: 43,4 kVA

  • Elektrischer Anschluss: 3-Phasen-AC 380/400/415/440/460/480 V ±10%; 50/60 Hz ±1 Hz

• Pneumatik

  • Druck: 5-9 bar

  • Durchflussmenge: 26 l/min

  • Luftabblasung durch die Spindel: 345 l/min

• Spindel

  • Spindelnase: Steilkegel 40°

  • Getriebestufen: 2-stufig (elektrisch)

  • Nennleistung (AC-Invertermotor): 18,5 kW (10% Einschaltdauer), 15,0 kW (25%), 11,0 kW (40% und kontinuierlich)

  • Maximales Drehmoment: 119,4 Nm (10%), 95,5 Nm (25%), 70,0 Nm (40%); kontinuierlich 57,3 Nm

• Achsen, Vorschübe, Stromschnellen

  • Anzahl der gleichzeitig arbeitenden Achsen: 5

  • Eilgang X/Y/Z: 36 m/min

  • Eilgang B/C: 30 min-¹

  • Vorschubgeschwindigkeiten X/Y/Z: 36.000 mm/min

• Tisch

  • Durchmesser: 500 mm

  • Gewindelöcher: M16 × 2

  • Referenzbohrung: Ø50 mm H6 (+0,016 / -0,000 mm)

• Kapazität der Werkstücke

  • Maximaler Durchmesser: 500 mm

  • Maximale Höhe: 320 mm

• Verfahrwege / Arbeitsbereich

  • B-Achse schwenkbar/indexierbar: 220° (±110°), 0,0001°

  • C-Achse schwenkbar: 360°

  • Abstand Spindelnase - Tischplatte (horizontal): 50-520 mm

  • Abstand Spindelnase - Tischmitte (vertikal): 95-565 mm

• Automatischer Werkzeugwechsler

  • Werkzeugplätze: 30 (optionales Magazin: 48)

  • Auswahl: Zufällig, kürzester Weg

  • Werkzeughalter: MAS BT 40 oder SK 40

  • Zugbolzen: Yamagaxi Typ ANSI

  • Max. Werkzeugdurchmesser: 80 mm (benachbart belegt) / 125 mm (benachbart frei)

  • Maximale Werkzeuglänge: 300 mm

  • Werkzeugwechselzeit (Span-zu-Span): 4.60 s

• Tankkapazitäten

  • Führungsbahn/Kugelspindelschmierung: 1.80 l

  • Hydrauliköl: 5,0 l

  • Kühlmittel für Spindel: 26.0 l

  • Option: 18.000 min-¹ Spindelkühlmittel (Öltank): 60 l

  • Tankinhalt gesamt: 320,0 l

Zusätzliche Ausstattung

• Überwachungs-/Erfassungspaket

  • Analoge Eingänge: 4 × 0-10 V

  • Digitale Eingänge: 8

  • ACC-SENSOR.1AXIS.10M: 1-Achsen-Beschleunigungssensor mit 10 m Kabel

  • Wirkleistungssensor (Abmessungen: 8105 × H85 mm)

  • Toolscope IP für DIN-Schiene Rev.4

  • Industrie-PC-Funktionalität im Schaltschrank

  • Kommunikation und Steuerung über HMI

  • PM: Werkzeug- und Prozessüberwachung

  • Werkzeugbrucherkennung

  • Selbstlernende Verschleißgrenze

  • Feste und dynamische Toleranzbänder

  • Strategie zur Überwachung der Prozessleistung

  • Kollisionsüberwachung mit allen Goliog

  • DIN-Schienen-Montage im Schaltschrank

  • Abmessungen: 812 × H90 × T62 mm

  • Dokumentation inklusive Toolscope

• Späneförderer (Maßangabe: Maschinenbreite 3.365 mm inklusive Späneförderer)
