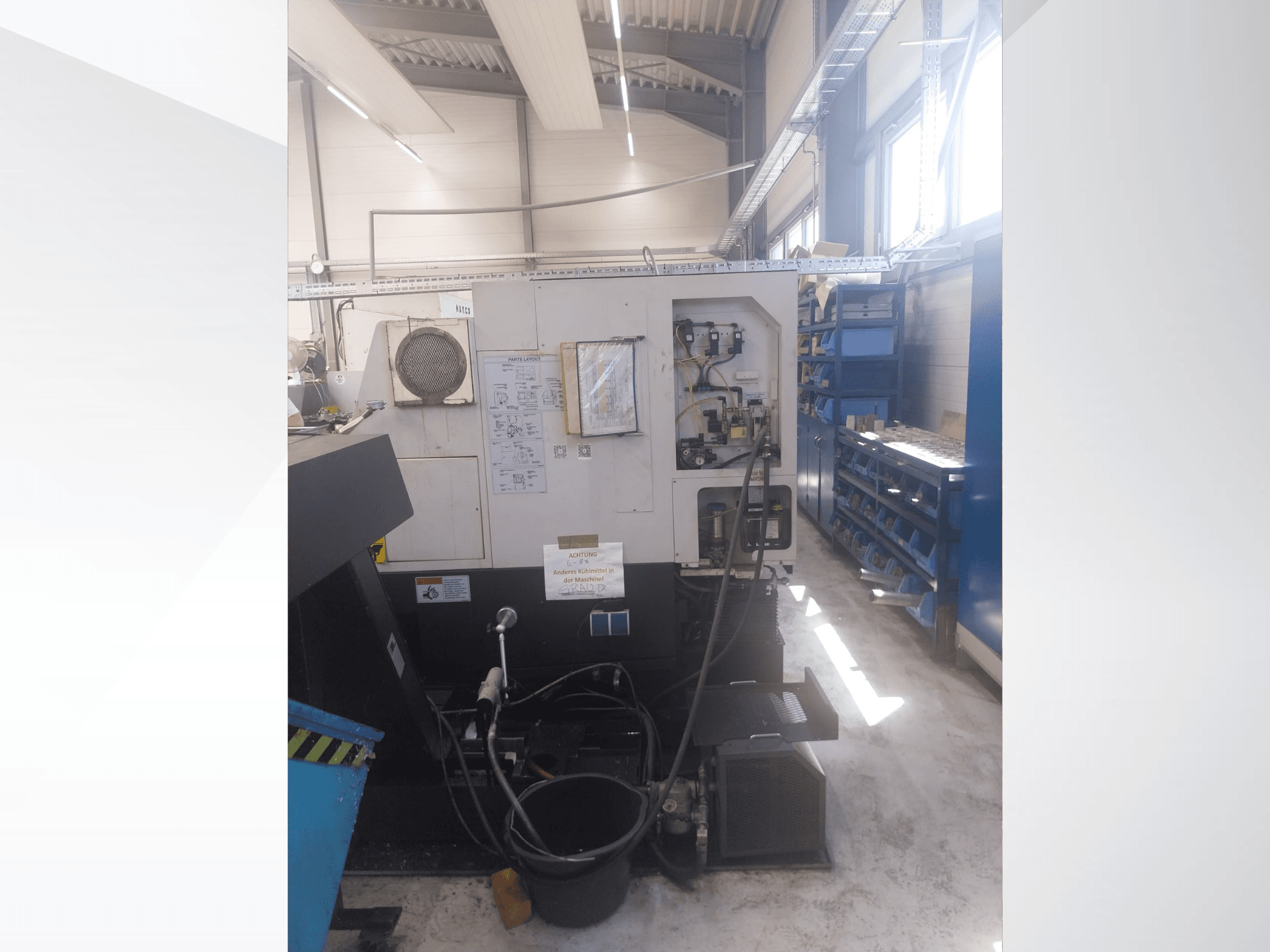

- ➤ Gebrauchte Mazak QUICK TURN NEXUS 200 MS | Horizontal-Drehmaschine
Diese 4-Achsen-Drehmaschine vom Typ Mazak QUICK TURN NEXUS 200 MS wurde im Jahr 2004 hergestellt. Sie verfügt über einen maximalen Drehdurchmesser von 380 mm und einen maximalen Schwingdurchmesser von 675 mm. Die Maschine ist mit einer leistungsstarken Hauptspindel ausgestattet, die Drehzahlen von bis zu 5.000 U/min erreicht, sowie mit einem robusten Werkzeugrevolver mit 12 Positionen. Wenn Sie auf der Suche nach hochwertigen Drehkapazitäten sind, sollten Sie die von uns zum Verkauf angebotene Mazak QUICK TURN NEXUS 200 MS in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: Mazak
- jahr: 2004
- MODELL: QUICK TURN NEXUS 200 MS
- anwendungstyp: Drehen
- Standort: Deutschland
- maschinentyp: Horizontal-Drehmaschine
- Marke Steuergerät: MAZATROL
Technische Daten - Mazak QUICK TURN NEXUS 200 MS
Steuerung
- Steuerungshersteller: MAZATROL
- Steuerungsmodell: 640T Nexus
Maße
- Maschinenhöhe: 1840 mm
- Maschinenlänge: 2353 mm
- Maschinengewicht: 5000 kg
- Maschinenbreite: 1780 mm
Bewegung
- Anzahl der Achsen: 4
- X-Achsen-Verfahrweg: 230 mm
- Z-Achsen-Verfahrweg: 575 mm
Technische Spezifikation
- Gegenspindel: Ja
- Angetriebene Werkzeuge: Ja
- Spindelleistung: 22 kW
- Spindeldrehzahl: 5000 RPM
Zusätzliche Informationen
- Arbeitsbereich:
- Max. Schwenkradius: 675 mm
- Max. Schwenkradius über Querschlitten: 276 mm
- Max. Drehdurchmesser: 380 mm
- Max. Stangendurchlass: 65 mm
- Hauptspindel:
- Antriebsleistung der Hauptspindel (30-Minuten-Nennleistung / 100 % Dauerbetrieb): 26 kW / 22 kW (integrierter Spindelmotor)
- Max. Drehmoment: 350 Nm
- Spindelnase: A2-6"
- Spindelbohrung: 76 mm
- Spannfutterdurchmesser: 210 mm
- Zweite Spindel (Subspindel):
- Antriebsleistung (30-Minuten-Nennleistung / 100 % Dauerbetrieb): 10 kW / 7,5 kW
- Max. Drehmoment: 75 Nm
- Drehzahlbereich: 35 – 6.000 U/min
- Indexierung: 0,001°
- Spannfutterdurchmesser: 169 mm
- Werkzeugrevolver:
- Werkzeugpositionen: 12
- Werkzeugaufnahme: VDI-ähnlich
- Schaftlänge des Drehwerkzeugs: 25 × 25 × 150 mm
- U-Bohrer-Durchmesser: 20 mm
- Durchmesser des Bohrstangenschafts: 40 mm
- Indexierzeit: ca. 0,2 s (1 Schritt)
- Angetriebene Werkzeuge (antriebsbehaftete Werkzeuge):
- Antriebsleistung (10-Minuten-Dauerbetrieb): 5,5 kW
- Drehzahlbereich: 25 – 4.500 U/min
- Max. Drehmoment: 35 Nm
- Verfahrwege und Geschwindigkeiten:
- Verfahrweg der X-Achse: 230 mm
- Verfahrweg der Z-Achse: 575 mm
- Eilganggeschwindigkeit X-Achse: 30 m/min
- Eilganggeschwindigkeit Z-Achse: 33 m/min
- Werkzeugeinstellung / -überwachung:
- Automatische Erkennung von Werkzeugbruch
- Automatische Werkzeugverschleißkompensation, Einstellbereich: 9.999 mm
- Werkzeugvoreinstellgerät: Tool Eye
- Kühlmittel & Pneumatik:
- Kühlmittelbehälter-Fassungsvermögen: 160 l
- Pneumatikdruck: 5 bar, 100 l/min
- Maschinenabmessungen und Gewicht:
- Anschlussleistung: 46,2 kVA
- Betriebsspannung: 400 V / 50 Hz
- Erforderliche Stellfläche: 1.740 x 1.780 mm (Grundfläche)
- Transportabmessungen (QTN 200 M – U 500): 2.353 mm (L) x 1.780 mm (B) x 1.840 mm (H)
- Maschinengewicht: ca. 4.900 kg – 5.100 kg
Im Lieferumfang enthalten: LNS QUICK LOAD SERVO 3 (2004)
- Typ: Automatischer Kurzstangenlader
- Stangendurchmesserbereich: 6 mm bis 120 mm
- Stangenlängenbereich: 100 mm bis 1.600 mm
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
