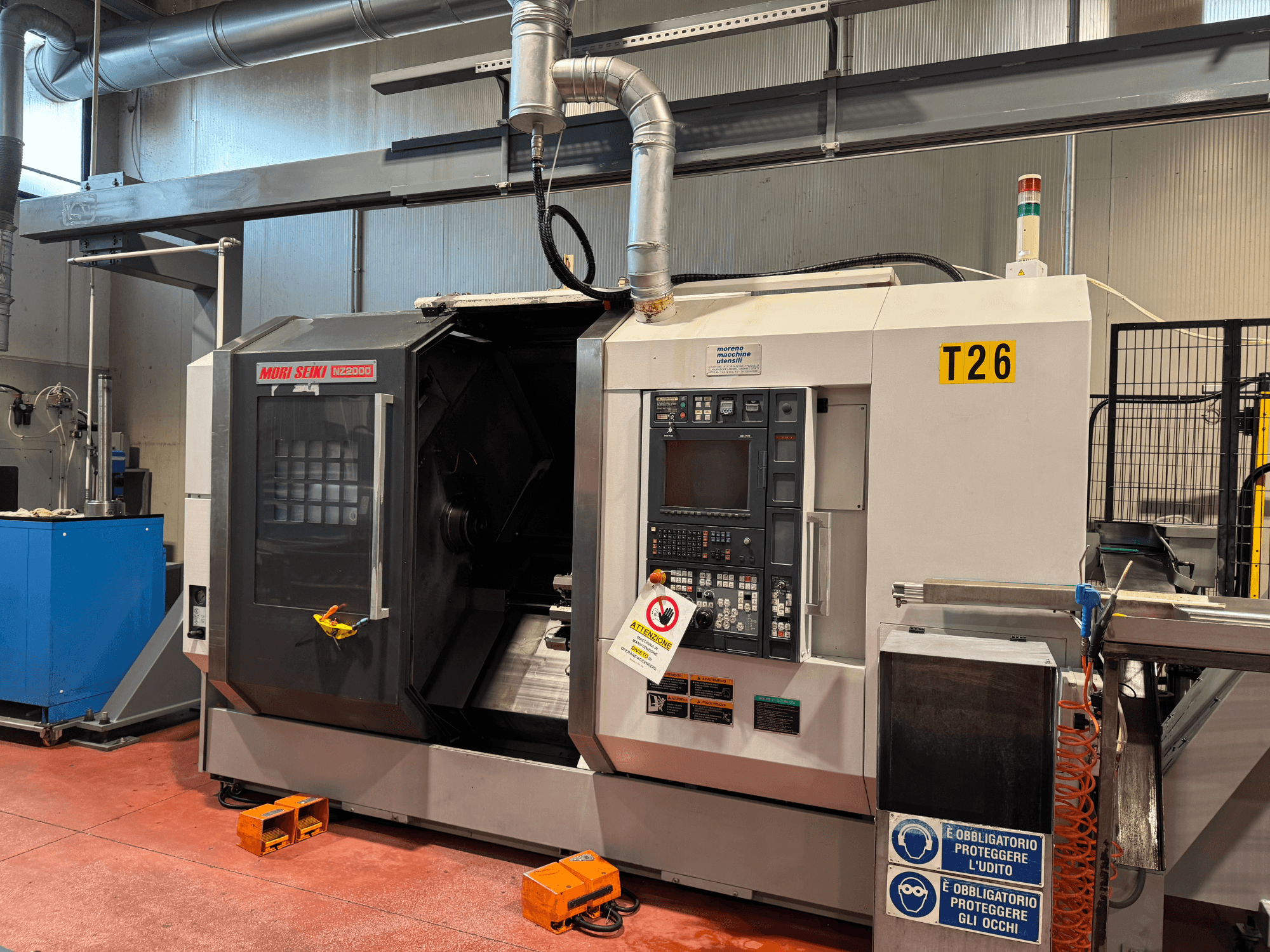

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Steuerung/NC

  • Steuergerät: MORI SEIKI MSX-701

  • NC-System: FANUC FS-31iA (MAPPS 3); MAPPS Version: 3

  • Software/Merkmale: Belastungsüberwachung; Werkzeugstandzeitverwaltung; Anzahl der gespeicherten Programme: 250; Anwenderspeicher: 50 MB; Werkzeug-Offset-Paare: 99; Benutzerdefinierte Makro-Variablen: 600

  • Sprachen: NC- und MAPPS-Bildschirme in Italienisch

• Elektrizität/Bestimmung

  • Spannung: 380-480 V; Frequenz: 50 Hz; Bestimmung: Europa

• Konfiguration der Maschine

  • Bettlänge: 800 mm

  • C-Achse an beiden Spindeln

  • 2 Revolver mit X-Y-Z-Achsen

  • Beide Revolver ursprünglich mit angetriebenen Werkzeugen ausgestattet

  • Unterer Revolver mit angetriebenen Werkzeugen derzeit NICHT in Betrieb (Drehfunktionen OK)

  • Geeignet für komplexes Multiprozess-Drehen und -Fräsen

• Spindeln

  • Hauptspindel (Spindel 1)

    • Durchmesser der Durchgangsbohrung: 73 mm

    • Spannfutter-Typ: Hohlspannfutter 8"; Futterdurchlass: 65 mm; Futterhersteller: KITAGAWA

    • C-Achse: Inklusive; Spindelausrichtung: Inklusive (ohne Arretierung); C-Achsen-Bremse: Inklusive

  • Gegenspindel (Spindel 2)

    • Leistung: 25/22 kW; Drehzahl: 5.000 U/min

    • Durchmesser der Durchgangsbohrung: 73 mm

    • Spannfutter-Typ: Hohlspannfutter 8"; Futterdurchlass: 65 mm; Futterhersteller: KITAGAWA

    • C-Achse: Inklusive; Spindelausrichtung: Inklusive (ohne Arretierung); C-Achsen-Bremse: Inklusive

• Verfahrwege der Achsen

  • B: 810 mm

  • Max. Abstand zwischen Spindelnasen: 1.130 mm

• Revolver

  • Revolver 1: Achsen X-Y-Z; 16 Stationen; inklusive Fräsfunktion; Drehzahl des Drehwerkzeugs: 6.000 U/min; Werkzeugaufnahme: Mit Bolzen

  • Revolver 2: Achsen X-Y-Z; 16 Stationen; Fräsfunktion vorhanden, aber NICHT in Betrieb; Drehzahl des rotierenden Werkzeugs: 6.000 U/min; Werkzeugbefestigung: Mit Bolzen

  • Maximale Länge der Rückwärtswerkzeuge: 155 mm (oberer Revolver), 100 mm (unterer Revolver)

• Werkzeugvoreinstellung

  • Spindel 1 maschineninternes Werkzeugvoreinstellgerät: Manuell (abnehmbar)

  • Spindel 2, maschineninternes Werkzeugvoreinstellgerät: Manuell (abnehmbar)

• Kühlmittel/Chip (maschinenintegriert)

  • Hochdruck-Kühlmittelanlage: 635 W / 1040 W

  • Kühlmittel-Typ: Wasserlöslich

  • Luftgebläse durch die Spindel: Enthalten

  • Spanabfuhrrichtung: Rechts

• Schnittstellen

  • Schnittstelle für Stangenlader: Enthalten (Spezifikation für Mehrfach-Stangenzuführung; LNS)

  • Roboter-Schnittstelle: Enthalten

• Sprachen/Dokumentation

  • Handbücher: Italienisch

  • Dokumentation: Installations-, Betriebs- und Wartungshandbücher; Konformitätserklärung; CE-Zertifikat

• Wichtiger Hinweis

  • Die Funktion der motorisierten Werkzeuge des unteren Revolvers ist bei beiden Maschinen defekt. Der T2-Revolver kann derzeit nur für Dreharbeiten verwendet werden.

Zusätzliche Ausrüstung

• Automatisierung/Handhabung

  • RR Robotica-Ladeportal (im Lieferumfang enthalten)

  • Ladepaletten (im Lieferumfang enthalten)

  • Werkstücklader (Seite Spindel 2)

  • Auswerfer für Werkstücke

  • Förderer zum Entladen von Werkstücken

  • Werkstückaufnahme

  • Kundenspezifische obere Türluke für Portalbe- und -entladung (nicht original)

• Peripheriegeräte für Späne/Kühlmittel

  • Späneförderer in Schlepptechnik

  • Kühlmitteltank mit Waschpumpen

  • Zusätzliche nicht originale 20-bar-Hochdruckpumpe

• Werkstückaufnahme und Werkzeugbestückung

  • Hauptspindel und Nebenspindelfutter im Lieferumfang enthalten (KITAGAWA 8" hohl)

  • Feste Werkzeughalter: insgesamt 8 (4 obere + 4 untere)

  • Angetriebene Werkzeughalter: 2 axial, 2 radial

• Elektrisch/Sonstiges

  • Externer Maschinentransformator

  • Signallichtsäule: 3-stufig (rot / milchig weiß / grün)

  • Doppelspannfutter-Fußschalter
