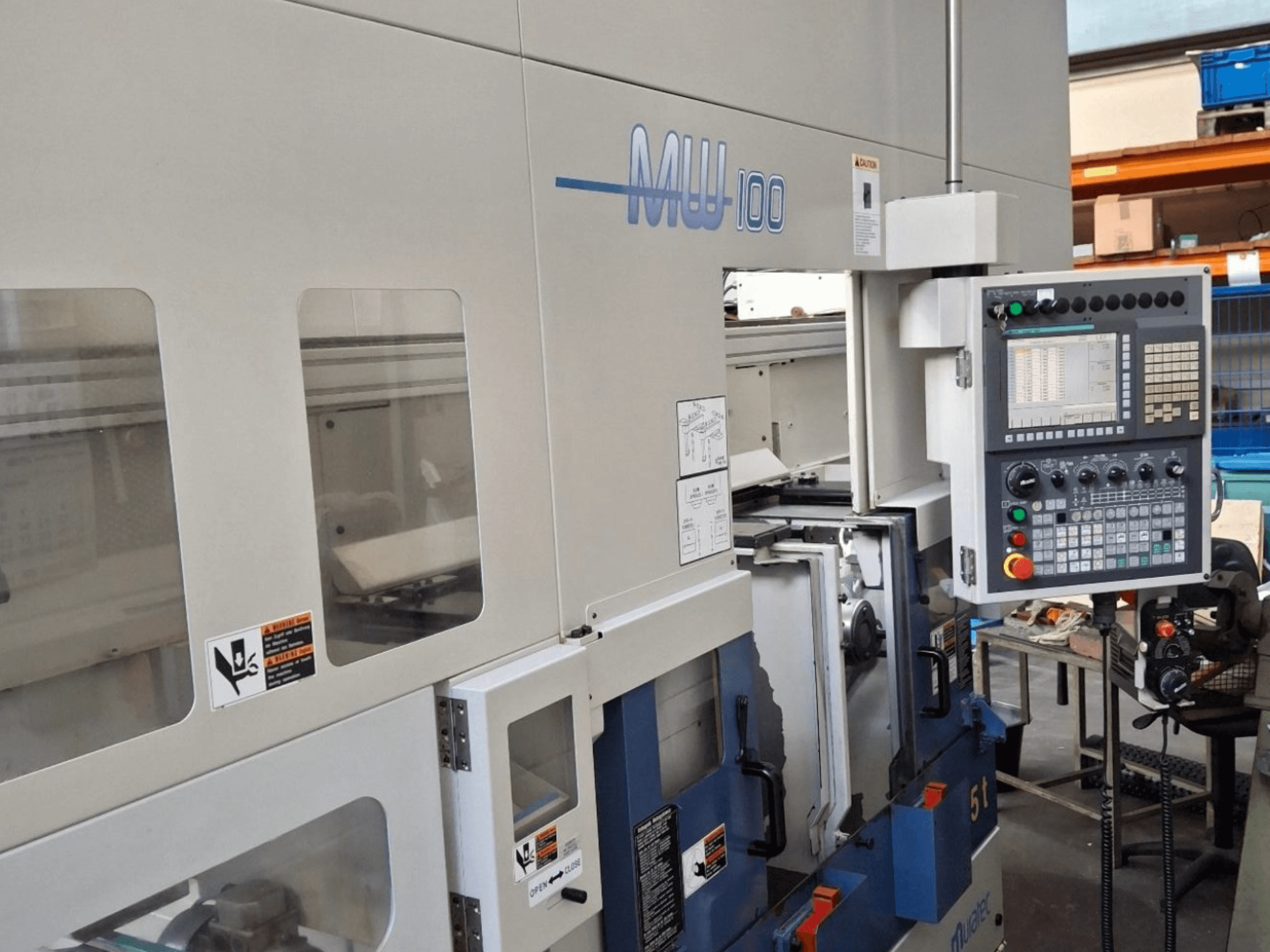

Diese 4-Achsen-Mehrspindeldrehmaschine Muratec MW 100 GT wurde im Jahr 2012 hergestellt. Sie verfügt über einen maximalen Drehdurchmesser von 168 mm und eine Drehlänge von 145 mm. Die Maschine ist mit zwei Revolvern mit jeweils 8 Stationen und einem Portallader für einen effizienten Betrieb ausgestattet. Wenn Sie auf der Suche nach einer hochwertigen Drehmaschine sind, sollten Sie die Muratec MW 100 GT in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: Muratec
- jahr: 2012
- MODELL: MW 100 GT
- anwendungstyp: Drehen
- Standort: Deutschland
- maschinentyp: Mehrspindeldrehmaschine
- Marke Steuergerät: FANUC
Technische Daten - Muratec MW 100 GT
Steuerung
- Steuerungshersteller: FANUC
- Steuerungsmodell: 31i-TA
Maße
- Maschinenhöhe: 2300 mm
- Maschinenlänge: 1550 mm
- Maschinengewicht: 3500 kg
- Maschinenbreite: 1650 mm
Bewegung
- Anzahl der Achsen: 4
- X-Achsen-Verfahrweg: 130 mm
Technische Spezifikation
- Gegenspindel: Ja
- Angetriebene Werkzeuge: Nein
- Max. Stangendurchmesser: 47 mm
- Spindelleistung: 5.5 kW
- Spindeldrehzahl: 6000 RPM
Zusätzliche Informationen
Steuerung Modell: FANUC 31i-TA
Abstand zwischen den Spindeln: 340 mm
Max. Umlaufdurchmesser: 295 mm
Max. Drehdurchmesser: 168 mm
Max. Länge beim Drehen: 145 mm
Spindelzapfen: JIS A2-5
Max. Futter-Durchmesser: 165 mm (6")
Spindellager-Innendurchmesser: 80 mm
Eilgang X-Achse: 24 m/min
Eilgang Z-Achse: 24 m/min
Anzahl der Revolver: 2
Revolver-Stationen: 8
Werkzeugschaftgröße: 20 x 20 mm
Max. Bohrer-Durchmesser: 40 mm
Revolverkopf-Indexzeit: 0,2 Sekunden
Max. Werkstück-Durchmesser: 80 mm
Max. Werkstücklänge: 60 mm
Backenhub-Durchmesser: 12 mm
Max. Werkstückgewicht (pro Hand): 2,0 kg
Standard-Ladezeit: 4,5 Sekunden
Minimale Bearbeitungszeit: 16 Sekunden
Verfahrweg der X-Achse des Laders: 1.420 + 1.420 mm
Verfahrweg der Y-Achse des Laders: 435 mm
Verfahrweg der Z-Achse des Laders: 135 mm
Handschwenkbereich des Laders (Alpha-Achse): 180°
Geschwindigkeit der Laderhanddrehung: 0,4 sec / 180°
Eilgang Lader X-Achse: 150 m/min
Eilgang Lader Y-Achse: 120 m/min
Eilgang Lader Z-Achse: 55 m/min
Palettenkapazität: 14
Max. Stapelhöhe: 450 mm
Werkstück-Durchmesserbereich: 30 - 160 mm
Max. Werkstückgewicht pro Palette: 40 kg
Stellfläche der Maschine (mit Zubehör): 3.300 x 2.380 mm
Anschlussleistung: 30 kVA
Portallader-Systeme: 2
Teilerutschen für Inspektionsteile: 2
Hydraulische Kraftspannfutter: 2 x SMW Autoblok BHM 165, 6"
Hydraulik-Zylinder (links): SMW SIN-S 100
Hydraulikzylinder (rechts): SMW VNK 70/37
Luftgesteuerte Werkstück-Anwesenheitsüberwachung: Ja
Werkstück-Spannüberwachung: Beide Seiten
Spindel-Orientierungspositionen: 4 (beide Seiten)
Kühlmittelzufuhr durch das Futter: Beide Seiten
Automatische Kühlmittelpumpe Kapazität: 200 l
8-Stationen-Revolver: 2
Signalturm-Licht: Ja
Vorbereitung für Ölnebelabsaugung: Ja
Automatischer Maschinenstopp: Ja
Automatische Zentralschmierung: Ja
RS232C-Schnittstelle: Ja
Externer Transformator: Ja
Optional:
Portallader Typ: 3-Achsen-Portallader
Späneförderer
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
