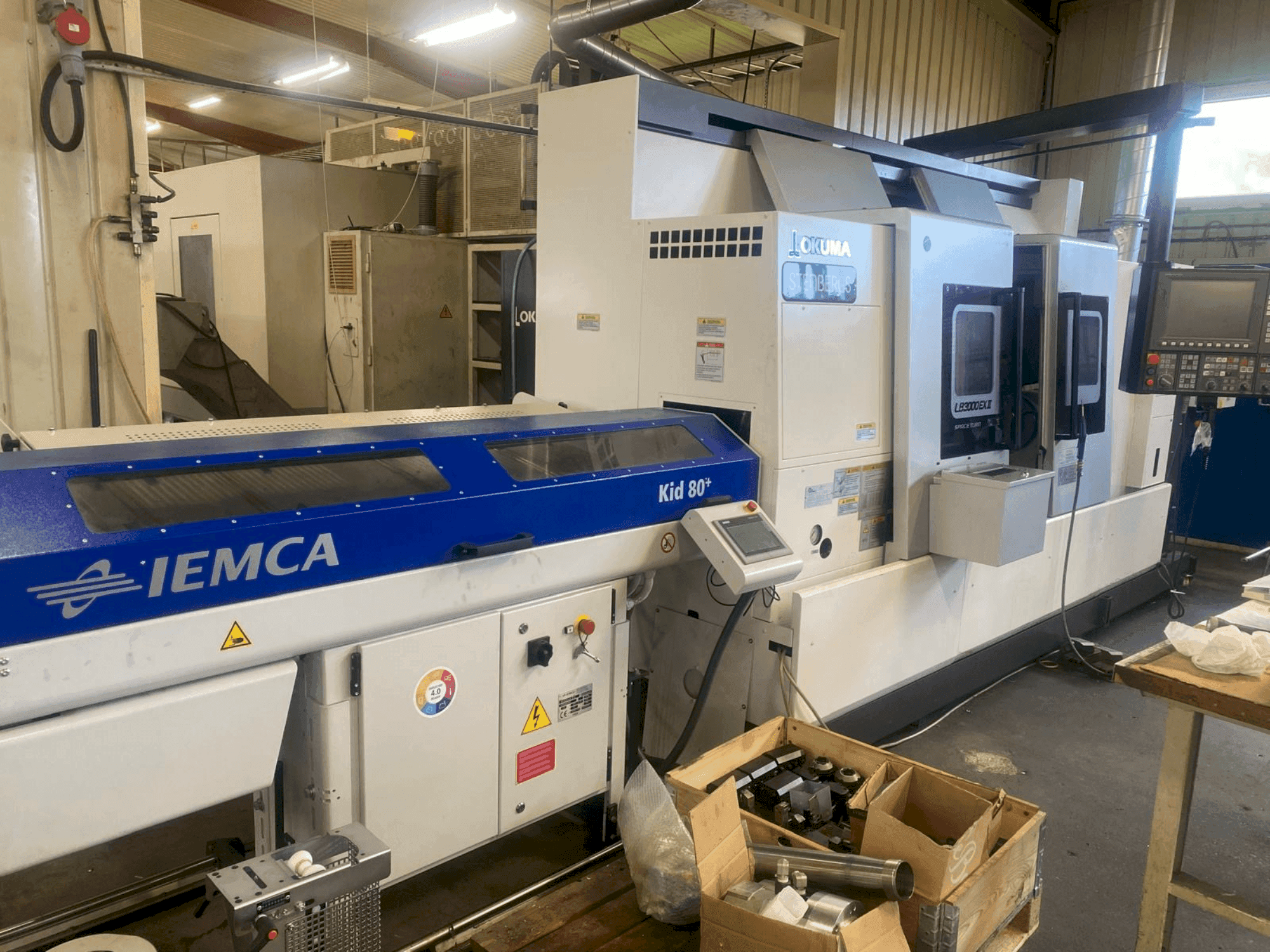

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Abstand zwischen den Spindelspitzen: 1085 mm

• Maximaler Drehdurchmesser: 340 mm

• Stangendurchlass durch das Ziehrohr der Hauptspindel: 80 mm

• Bohrung der Nebenspindel: 63 mm

• Stangendurchlass durch das Ziehrohr der Nebenspindel: 52 mm

• Drehzahl der angetriebenen Werkzeuge: 45–6000 U/min

• Steuerung: Okuma OSP P300L (OSP Suite), 15-Zoll-Bildschirm

• Konfiguration: Hauptspindel (links) + Nebenspindel (rechts), Y-Achse, Revolver mit angetriebenen Werkzeugen (radiale Werkzeugaufnahme)

• Maximaler Drehdurchmesser: 340 mm

• Spindeldrehzahlen:

  • Links (Hauptspindel): 42–4.200 U/min

  • Rechts (Nebenspindel): 50–6.000 U/min

• Spindelmotoren:

  • Links (Hauptspindel): PREX 30/22 kW

  • Rechts (Nebenspindel): PREX 11/7,5 kW

• Spezielle Hauptspindel (Option „Big Bore“): Ø 91 mm, Spindelspitze JIS A2-8, 42–4.200 U/min, PREX 30/22 kW, max. Drehmoment 700 Nm

• Steuerungs-/Überwachungsfunktionen:

  • Spindelausrichtung

  • Zerspanungslastüberwachung („Load Monitor“) für alle Achsen und Spindeln wählbar

  • One-Touch-IGF-M-E-Dialogprogrammierung

  • Werkzeugstandzeitüberwachung: nach Werkstückanzahl, nach Schnittzeit, nach Schnittlast; automatischer Wechsel zum Ersatzwerkzeug oder Stopp/Alarm, falls kein Ersatz vorhanden

• Maschinenoptionen: Zusätzliche Spülung für linke Führungsbahnabdeckungen

Zusatzausstattung

• 250-mm-SMW-Spannfutter an der Hauptspindel

• 170-mm-Kitagawa-Spannfutter an der Nebenspindel

• 6 Sätze Weichbacken

• 4 gerade angetriebene Werkzeughalter

• 4 abgewinkelte angetriebene Werkzeughalter

• 2 Doppeldrehwerkzeughalter

• 4 Bohrstangenhalter

• 8 Standard-Drehwerkzeughalter

• 8 gerade ER-Halter mit ca. 30 ER-Spannzangen

• Werkstückspannung (Spannfutter)

  • SMW‑Autoblok BBD250‑77 / A8, hydraulisches 3-Backen-Spannfutter

    • Lieferumfang: 1 Satz weiche Backen, Hydraulikzylinder VN170‑77, Zugrohr Innendurchmesser 72 mit Zylinderflansch

    • Maximale Drehzahl: 4.000 U/min; Stangendurchlass: Ø 72 mm

  • Kitagawa B206 (Ø 170 mm), hydraulisches 3-Backen-Spannfutter

    • Lieferumfang: 1 Satz weiche obere Backen, Hydraulikzylinder SR1146, Zugrohr/Zylinderflansch, Auswerfer

    • Maximale Drehzahl: 6.000 U/min

• Werkstückhandhabung

  • Werkstückauffangvorrichtung, Schwenkschaufel-Ausführung, Ø 80 × L 150 mm, max. 5,8 kg

• Späneabfuhr

  • Cromar-Späneförderer für LB3000 EX II C1000, Lamellenausführung, Auswurf rechts

• Stangenvorschub und Schnittstellen

  • Schaftzuführungsschnittstelle (OSP P300L)

  • IEMCA KID 80+ Stangenlader (SX – links) für Okuma LB3000 EX II

    • Lieferumfang: 7-Zoll-Touchscreen-HMI, mechanisches/elektrisches Schnittstellen-Kit, zusätzliches Beleuchtungs-Kit, Rollenführungs-Kit für Rund- und Sechskantstangen, Spindelverlängerung, Stangenschieber D=26 mm, Stangenschieber D=15 mm, Bedienungsanleitungen in Papierform

    • Zubehör: Bodenrahmen für Längsbewegung in Z-Richtung; Spindelhülse/Reduzierrohr
