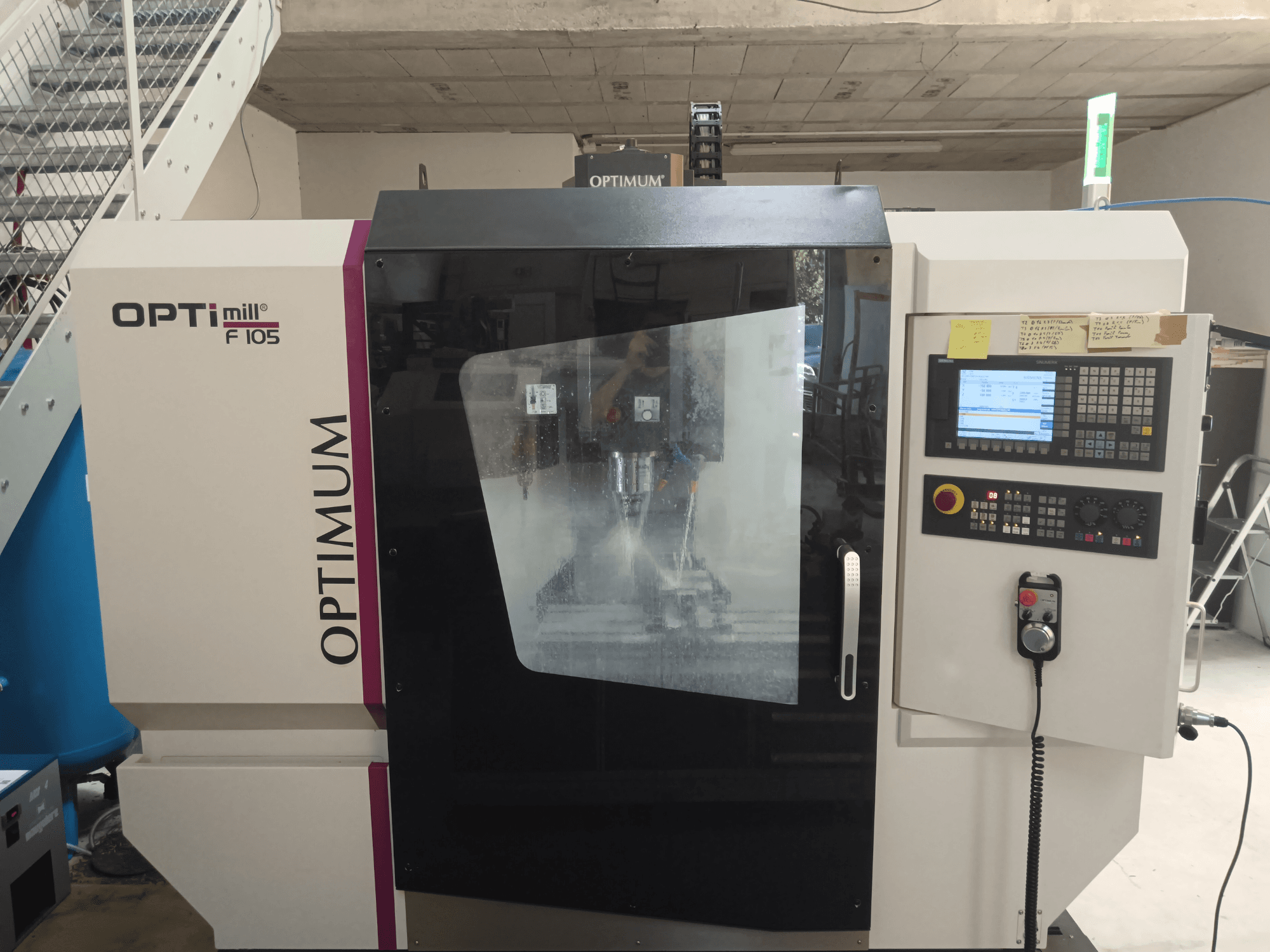

Optimum - Optimill F 105 FR-MIL-OPT-2023-00001

Elektrischer Anschluss: 3 x 400 V ~ 50 Hz, 15 kVA

Spindel:

• Leistung S1: 7,5 kW

• Leistung S6-30%: 11 kW

• Drehmoment S1: 48 Nm

• Drehmoment S6-30%: 70 Nm

Schmierung/Kühlmittelanlage:

• Leistung der Kühlmittelpumpe: 650 W

• Tankinhalt: 120 L

Druckluftzufuhr:

• Min. Anschluss: 0,6 MPa (6 bar)

• Luftverbrauch: 0,1 - 0,15 m³/h bei 0,6 MPa

• Empfohlene Luftqualität: ISO 8573.1 Klasse 2

• Luftverbraucher: Werkzeugwechsler vorwärts/rückwärts; Werkzeug spannen/entspannen; optional Rundtischspannung

Druckluftwartungseinheit:

• Entwässerungsfilter: 40 μm

• Gehäuse: Polycarbonat

• Max. Druck: 1,5 MPa

• Empfohlenes Öl: ISO VG32

• Schmiermittelmenge: 90 ml

• Entwässerung: manuell

• Luftanschlussgewinde: 3/8"

Verfahrwege der Achsen:

• Z-Abstand Spindel-Tisch: 100 - 600 mm

Genauigkeit:

• Wiederholgenauigkeit: ±0,008 mm

• Positioniergenauigkeit: ±0,01 mm

Drehmomente der Servomotoren:

• X: 8 Nm

• Y: 8 Nm

• Z: 11 Nm

Tisch:

• Größe: 800 x 320 mm

• T-Nuten (Größe/Anzahl/Teilung): 14 / 3 / 100 mm

• Max. Vorschubgeschwindigkeit: 10.000 mm/min

Werkzeugwechsler:

• Positionen: 12

• Max. Werkzeugdurchmesser: 70 mm

• Max. Werkzeuglänge: 300 mm

• Werkzeugwechselzeit: 7 s

Umgebungsbedingungen:

• Betriebstemperatur: 19 - 21 °C

• Relative Luftfeuchtigkeit: 5 - 80% nicht kondensierend

• Druck: 700 - 1060 hPa

• Lagertemperatur: 5 - 45 °C
