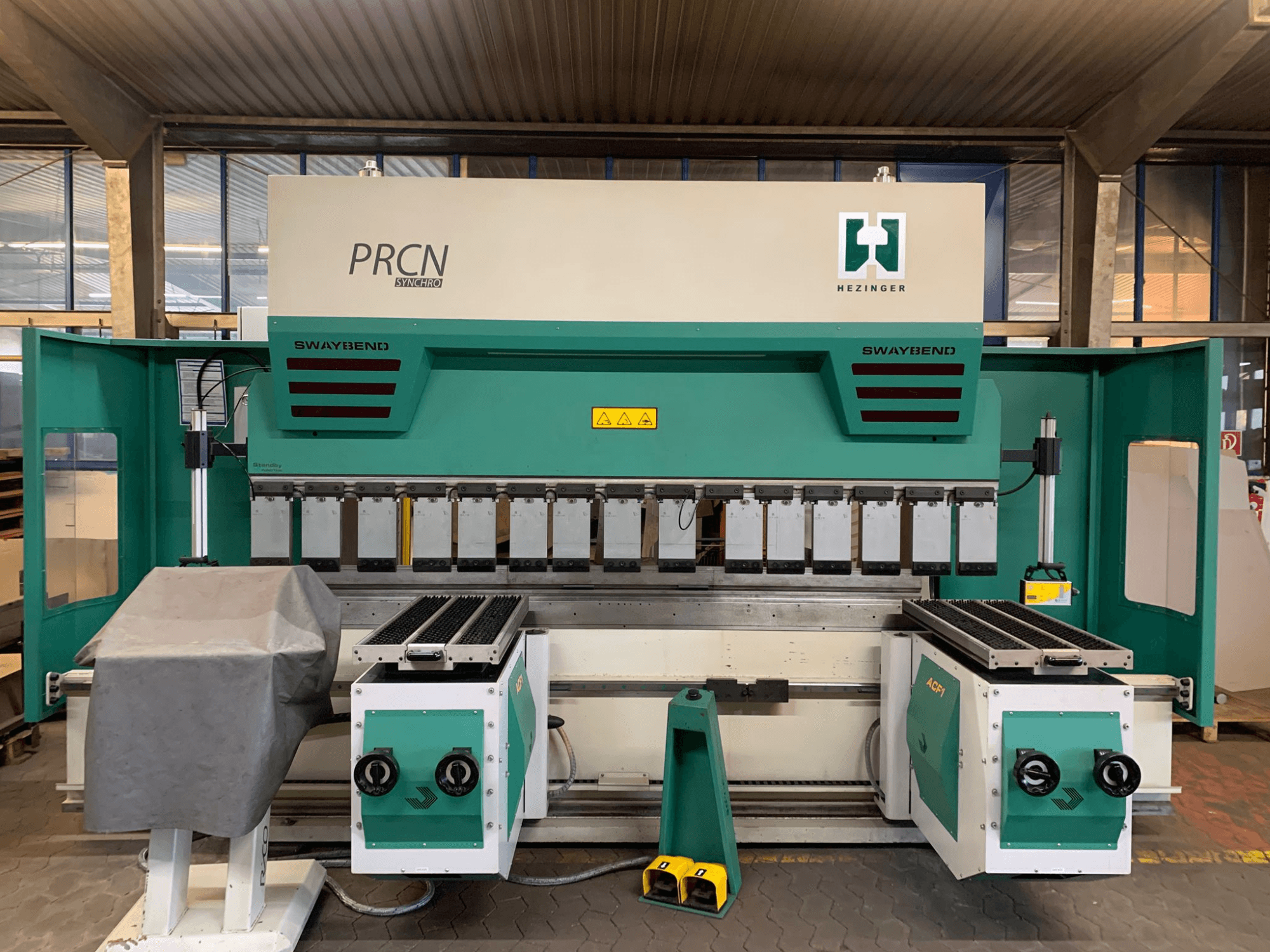

Other - PRCN Synchro 30135DE-BEN-OTH-2013-00001

Abstand zwischen den Seitenrahmen: 2600 mm

Motorleistung: 11 kW

Öffnungshöhe: 400 mm

Einlauftiefe: 400 mm

Anfahrgeschwindigkeit: 200 mm/s

Arbeitsgeschwindigkeit: 0–10 mm/s

Rücklaufgeschwindigkeit: 150 mm/s

Geschwindigkeit der X-Achse: 500 mm/s

Positioniergenauigkeit der X-Achse: ±0,05 mm

Verfahrweg der R-Achse: 150 mm

Geschwindigkeit der R-Achse: 170 mm/s

Positioniergenauigkeit der R-Achse: ±0,20 mm

Wiederholgenauigkeit der R-Achse: ±0,20 mm

Verfahrbereich Z1–Z2: ca. 2500 mm

Z1-Z2-Geschwindigkeit: 2000 mm/s

Positioniergenauigkeit Z1–Z2: ±0,10 mm

Wiederholgenauigkeit Z1–Z2: ±0,10 mm

Lasersicherheitssystem: Fiessler AKAS LC-II F

Hydrauliksystem: Hoerbiger

Produkt- und Werkzeugspeicher: 64 MB

Schnittstellen: 2 × USB, RS232C, Netzwerkschnittstelle, SPS-Schnittstelle

Unabhängige Z1-Z2-Fingerpositionierung: Ja

Frei beweglicher rechter Hinteranschlagfinger: Ja

Verfahrweg des rechten Fingers: 200 mm

Relative Verstellung des rechten Fingers: +100 mm / -100 mm

Pneumatische Blechauflagearme mit Kugelrollen: Ja

CNC-gesteuertes Biegehilfesystem: ACF1

Anzahl der motorisierten Biegehilfen: 2

Tragkraft der Biegehilfen: ca. 150 kg pro Einheit

Stützbereich der Biegehilfe: ca. 900–1500 mm

Breite der Biegehilfe pro Arm: ca. 350 mm

Höhenverstellung der Biegehilfe: ±60 mm

Tiefenverstellung der Beugungshilfe: 0–60 mm

Genauigkeit der Biegehilfe: ±0,2 mm

Arbeitsbereich der Stützarme: 500 mm

Maximale Kastenhöhe bei angehobenem Werkzeugsystem: bis zu 240 mm

Werkzeugspannung: Pneumatische Oberspannung

Betriebsstunden: ca. 11.270 h
