- ➤ Gebraucht Sonstige SHEFFIELD Endeavor 9.15.7 | CMM zu verkaufen

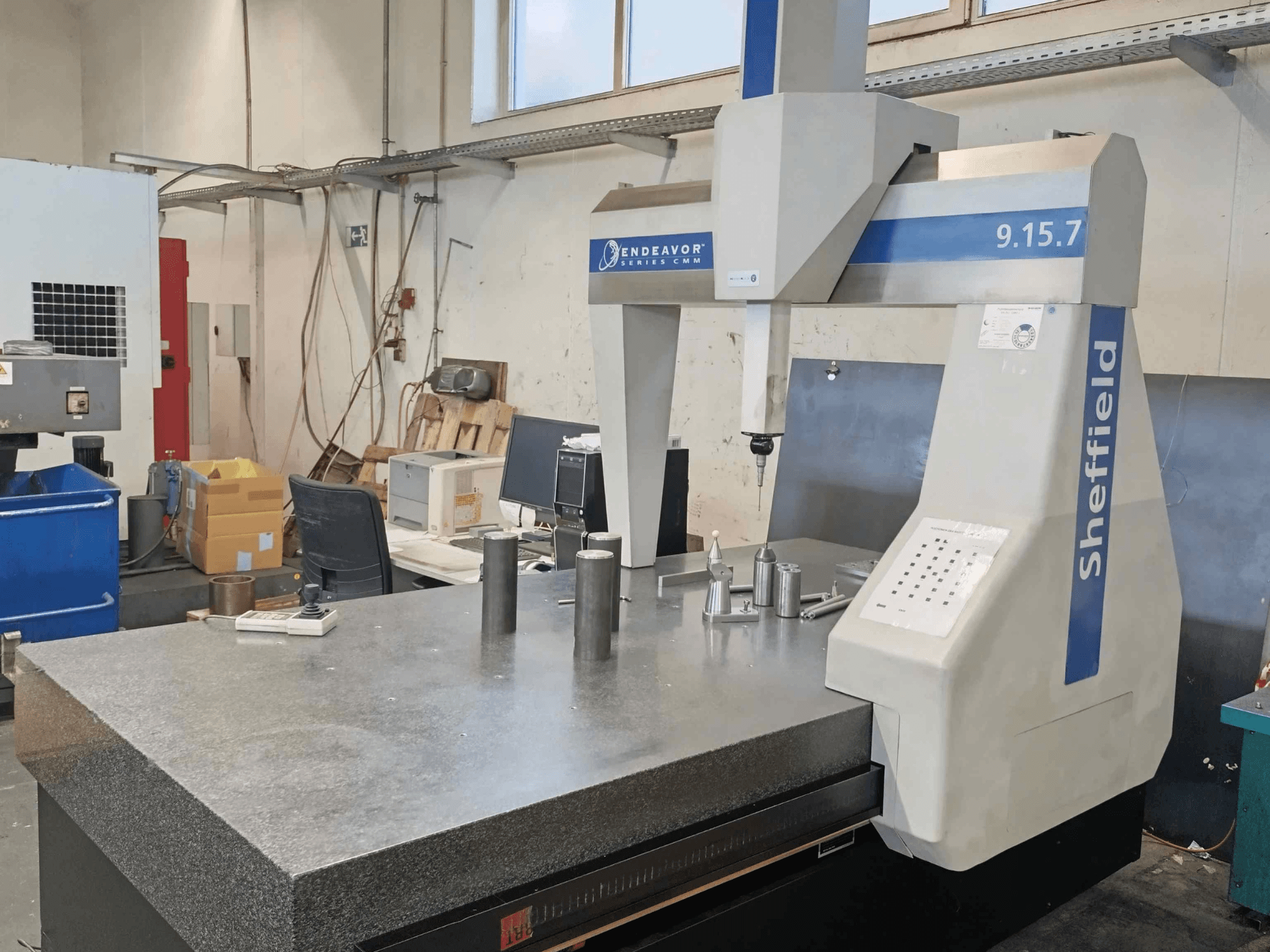

Diese 3-Achsen Andere SHEFFIELD Endeavor 9.15.7 wurde im Jahr 2003 hergestellt. Sie verfügt über einen X-Achsenweg von 900 mm, einen Y-Achsenweg von 1500 mm und einen Z-Achsenweg von 660 mm. Die Maschine ist mit einem Granittisch und bürstenlosen Linearmotoren in den X- und Y-Achsen ausgestattet. Wenn Sie auf der Suche nach hochwertigen Messmöglichkeiten sind, sollten Sie die andere SHEFFIELD Endeavor 9.15.7 KMG-Maschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: Other
- jahr: 2003
- MODELL: SHEFFIELD Endeavor 9.15.7
- anwendungstyp: Messung
- Standort: Deutschland
- maschinentyp: Koordinatenmessgerät
Technische Daten - Other SHEFFIELD Endeavor 9.15.7
Maße
- Maschinengewicht: 3050 kg
- Tischbelastung: 1250 kg
Bewegung
- Anzahl der Achsen: 3
- X-Achsen-Verfahrweg: 900 mm
- Y-Achsen-Verfahrweg: 1500 mm
- Z-Achsen-Verfahrweg: 660 mm
Zusätzliche Informationen
CE-gekennzeichnet
Maximale 3D-Geschwindigkeit: 39 m/min
Maximale 3D-Beschleunigung: 1,7 m/s²
Spannung: 240 V
Genauigkeit Standard: DIN EN ISO 10360-2
Spezifizierte Genauigkeit Temperaturbereich: 15°C - 25°C
Volumetrischer Längenmessfehler (MPEE): 2,8 + L/263 µm
Volumetrischer Antastfehler (MPEP): 3,0 µm
Maximaler stündlicher Temperaturgradient: 2°C/h
Maximaler täglicher Temperaturgradient: 5°C/24h
Maximaler räumlicher Temperaturgradient: 1°C/m
Zulässige Schwankungen der Umgebungstemperatur: ±5°C
Granit-Tabelle
Gewindeeinsätze: ISO M8 x 1,25
Luftgelagerte Achsen
Bürstenlose Linearmotoren auf der X- und Y-Achse
Hochauflösende Renishaw-Linearmaßstäbe
Geometrische Fehlerkompensation
Automatische volumetrische Temperaturkompensation
Tastkopf: Renishaw PH10MQ
Gewicht des Tastkopfs: 645 g
Indexierungsbereich der A-Achse: 0° bis 105° in 7,5°-Schritten
Indexierungsbereich der B-Achse: ±180° in 7,5°-Schritten
Wiederholbarkeit der Positionierung: 1 µm
Maximale Auszugslänge: 300 mm
Tastkopf-Montage: M10-Gewinde
Gewinde für Tastkopfanschluss: M8-Gewinde
Messtastersystem: Renishaw TP20
Durchmesser der Referenzkugel: 19 mm
Paralleler Anschluss
Verkauf OHNE Softwarelizenz
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
