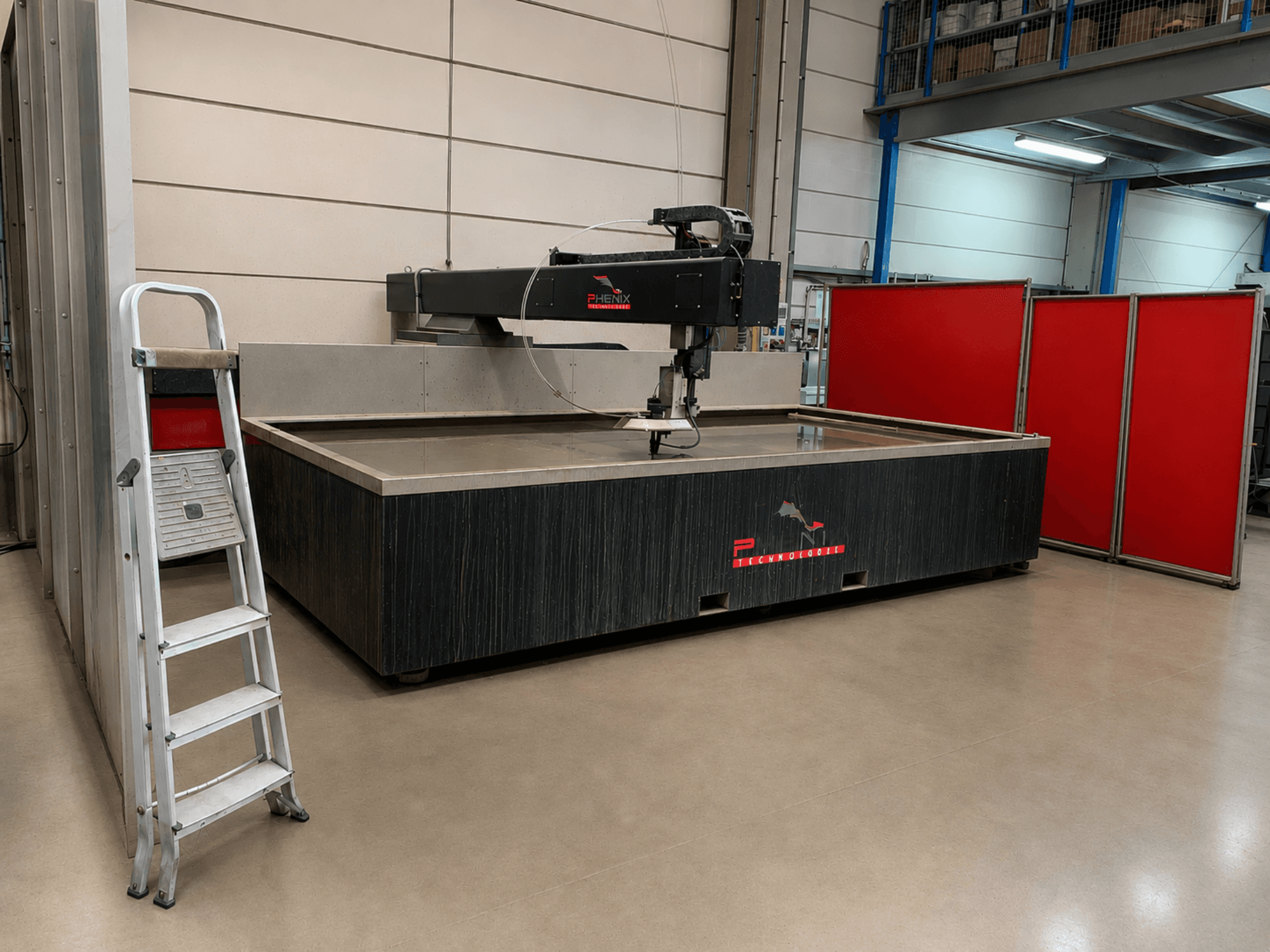

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Arbeitsbereich: 3.000 × 1.500 mm

• Schneidverfahren: Reinwasser- und Abrasiv-Wasserstrahlschneiden

• Geeignete Werkstoffe: Stahl, Edelstahl, Aluminium, verzinkter Stahl und weitere Werkstoffe

• Maximale Schnittdicke: Bis zu 70 mm (materialabhängig)

• Funktionsprüfung: Vor der Demontage möglich

Maschine / Bewegungssystem

• Auslegerbauweise (Beladung von 3 Seiten)

• Linearführungen mit Kugellagerblöcken

• Kugelumlaufspindel-Antrieb

• Bürstenlose Achsmotoren mit Inkrementalgebern

• Automatische Schmierung

• Gegen Abrasivverschmutzung geschützte Achsen

• Positioniergenauigkeit: ±0,1 mm

• Wiederholgenauigkeit: ±0,05 mm

• Edelstahl-Wassertank mit einstellbarem Überlauf und Schnellentleerungsventil

• Verzinkte Stützgitter

• Sicherheitslichtschranken und Not-Aus-System

Schneidkopf

• AccuStream-Schneidkopf

• Maximaler Arbeitsdruck: 4.000 bar (gemäß MD JET-Handbuch)

• Empfohlener Düsendurchmesser: 0,10–0,30 mm

• Saphir- oder Diamantdüse

• Hydraulisches Ein-/Aus-Ventil

• Konfigurationen: Reinwasser- oder Abrasivwasserschneiden

Hochdruckpumpe

• Hersteller/Modell: Hypertherm HyPrecision 75S

• Pumpenleistung: 56 kW

• Maximaler/werkseitiger Schneiddruck: 4.137 bar

• Werkseitiger Anbohrdruck: 1.379 bar

• Maximaler Hochdruck-Wasserdurchfluss: 5,7 l/min bei 50 Hz / 6,1 l/min bei 60 Hz

• Zulaufdurchfluss für Schneidwasser: 11,4 l/min

• Zulaufdruck des Schneidwassers: 3–8 bar

• Pumpenabmessungen (L × B × H): 1.930 × 1.016 × 1.422 mm

• Betriebs-/Versandgewicht der Pumpe: 1.497 kg / 1.415 kg

• Stromversorgung: 400 V / 50 Hz

• Nennstrom / Hauptsicherungswert: 103 A / 125 A

• Fassungsvermögen des Hydrauliköltanks: 151 L

• Hydraulikflüssigkeit: ISO VG 32 oder 46

• Maximale Hydraulikflüssigkeitstemperatur: 54,4 °C

• Maximaler Hydraulikdruck: 217 bar

Zusatzausstattung

• Druckbeaufschlagtes Strahlmittelsystem:

  • Fassungsvermögen des Strahlmittelspeichers: 200 L

  • Behälterdruck: 8 bar

  • Abmessungen des Behälters: 1.070 × 780 × 1.320 mm (gemäß MD JET-Handbuch)

  • Leergewicht: 120 kg

  • Automatisches Strahlmittelzufuhrsystem mit Füllstandsüberwachung

  • Pneumatischer Strahlmitteltransport

  • Integriertes Schleifmittel-Dosier-/Verteilungssystem

• Optional/verfügbar: Echtzeit-Schneidhöhenmesssystem (wie angegeben, Verfügbarkeit optional)
