Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Anwendung: Serienfertigung von flachen Blechteilen (Platten, Halterungen, Gehäuse, Schaltschrankteile usw.), die Bohrungen, Ausschnitte und Kerben erfordern

• Prozessablauf: Coil → Abwickeln → Richten → Positionieren → TT-Stanzen → HT-Stanzen → Teileabtrennung → Auswerfen/Stapeln

• Technische Daten:

  • Blechbreite: 60–830 mm

  • Blechdicke: 0,5–2,0 mm (Ausführung für bis zu 4,0 mm erhältlich)

  • Maximales Coilgewicht: 5.000 kg

  • Installierte Leistung: 20 kW

  • Stromversorgung: 3 x 400 V + PE

  • Frequenz: 50 Hz

• Stanzsystem:

  • TT (Thick Turret): CNC-Stanzung mit Standard-Kassettenwerkzeugen für flexible Löcher/Ausschnitte/Konturen

  • HT (Hard Tool): Zweite Stanzsektion mit Spezialwerkzeugen für wiederkehrende Arbeitsgänge

• Platzbedarf:

  • Grundfläche der Hauptlinie: 17,5 x 5,5 m

  • Zusätzlicher Platz für Ausschuss: 1,5 m

  • Zusätzlicher Platzbedarf für den HT-Abschnitt: 1,55 m

• Maschinenzustand: Voll funktionsfähig und in Produktion; Besichtigung und Testlauf möglich

Zusatzausstattung

• Im Lieferumfang enthalten:

  • Coil-Positionierungswagen

  • Coil-Abwickler

  • Blechrichtmaschine

  • Bedienfeld für Abwickel-/Richtanlage und Coilwagen

  • Hauptbedienpult

  • Kippförderer für wählbare Produktabgabe

  • Transport- und Stapelmodul

  • Sicherheitssystem mit festen Schutzvorrichtungen und Lichtschranken

  • Schaltschrank mit Hydraulikaggregat

  • Werkzeugkassettenwagen

  • Transport- und Lagerstation für Hartwerkzeuge

• Nicht im Lieferumfang enthalten:

  • Stanzwerkzeuge

  • Werkzeugkassetten

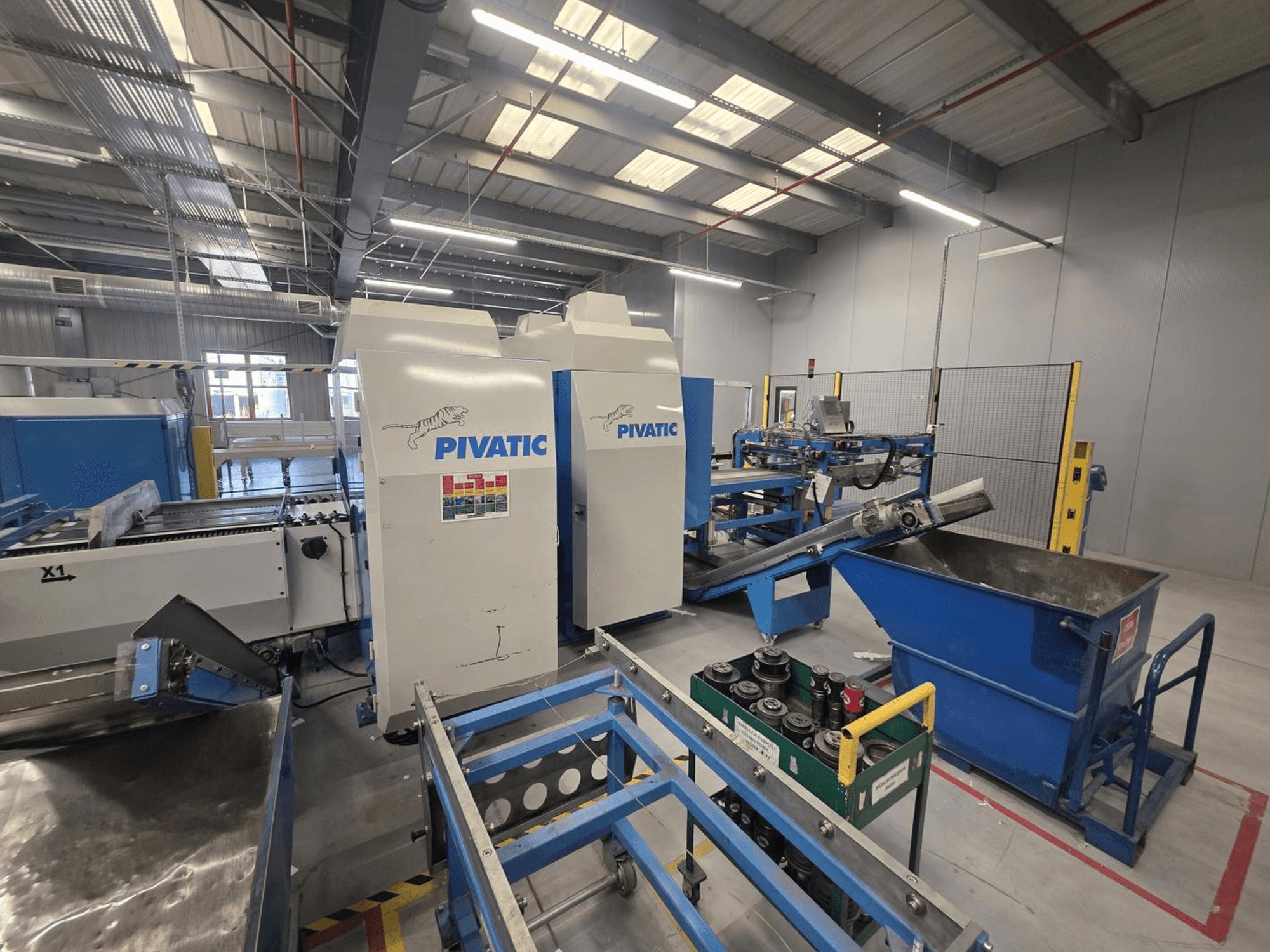

  • Auf einigen Fotos ist ein Roboter abgebildet
